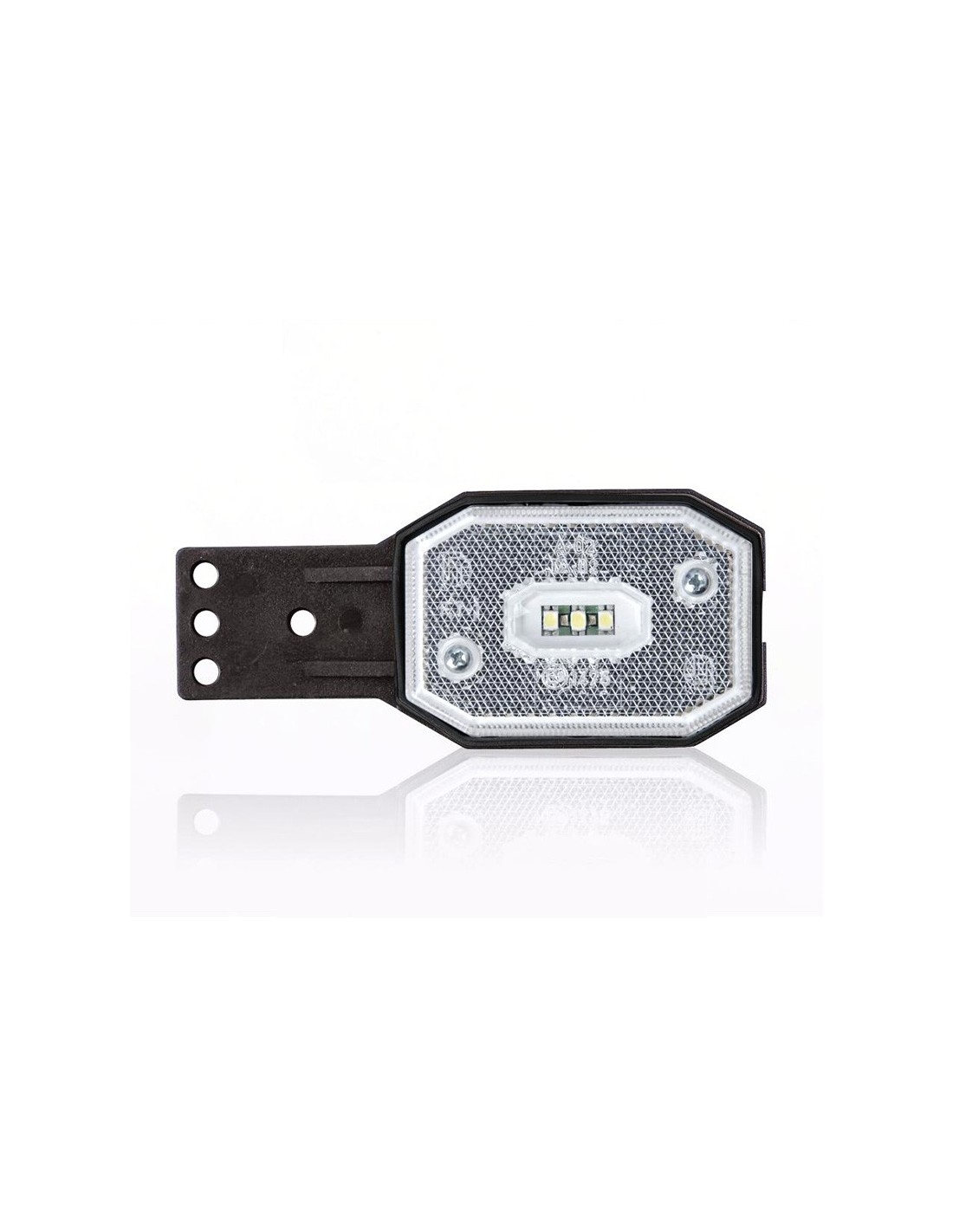

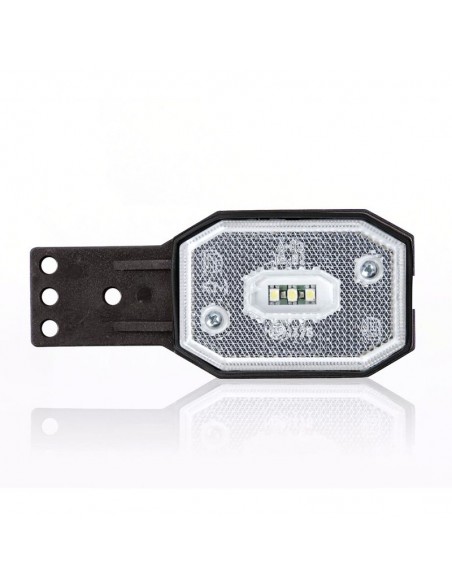

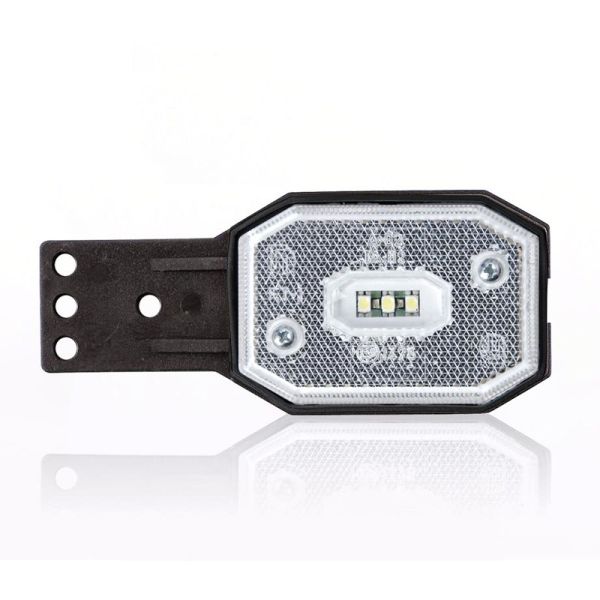

Feu de gabarit à LED avec réflecteur et support plat/court, câble de 0,5 mètre, homologué FT-001 - Fristom

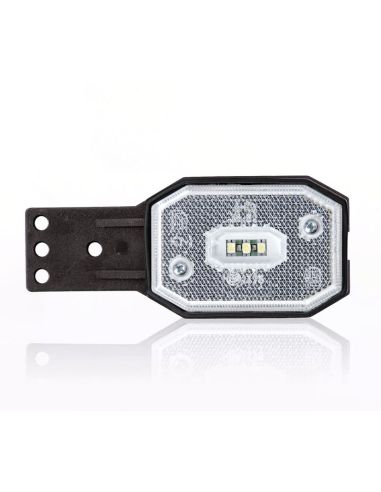

Feu de gabarit à DEL FT-001 avec support plat II et III et réflecteur intégré

La série de LED FT-001 de Fristom comprend plusieurs configurations de montage, notamment les versions BII, CII, ZII, BIII, CIII et ZIII , conçues avec des supports plats spécifiques pour répondre aux différents besoins d'installation dans les véhicules industriels, les remorques et les machines.

Ces variantes conservent les caractéristiques techniques de la gamme FT-001, intégrant la technologie LED , un réflecteur catadioptrique intégré et l'homologation européenne, ne différant que par le type de support et la configuration de montage.

Configurations disponibles

• FT-001 BII / BIII LED → Feu de position avant blanc ( A )
• FT-001 CII / CIII LED → feu de position rouge arrière ( R1 )
• FT-001 ZII / ZIII LED → feu de position latéral orange (ambre) ( SM1 )

Caractéristiques

• Feu de gabarit à DEL avec réflecteur intégré
• Montage à plat de type II et III (configuration OEM)
• Disponible en blanc, rouge et ambre.
• Montage polyvalent selon la géométrie du support
• câble de 0,5 mètre
• polarité de connexion arbitraire
• Haute résistance aux vibrations et à une utilisation intensive
• Homologation européenne E9
• Compatibilité électromagnétique (CEM)

Spécifications

• Fonctions selon la variante :
  • A → position avant (blanc)
  • R1 → position arrière (rouge)
  • SM1 → position latérale (ambre)
  • IA → réflecteur intégré
• Homologation : E9 A / R1 / SM1 / IA
• Tension de fonctionnement : 12-36 V
• Source lumineuse : LED
• Consommation approximative :
  • 12 V : ~0,04 A
  • 24 V : ~0,04 A
• Puissance approximative :
  • 12 V : ~0,5 W
  • 24 V : ~1 W
• Matériau de la lentille : PMMA
• Boîtier : PC/ABS
• Étanchéité : résine époxy
• Protection : IP69K (test en laboratoire)

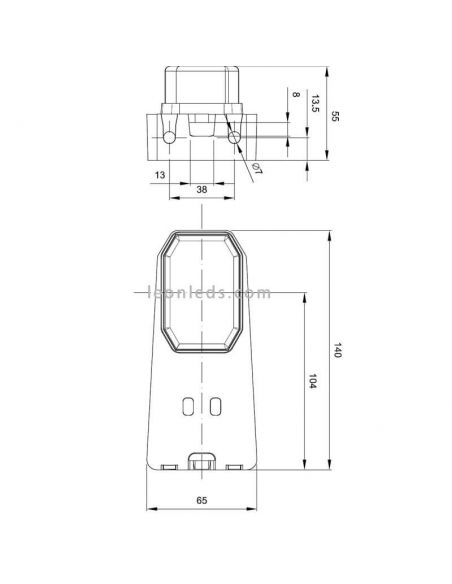

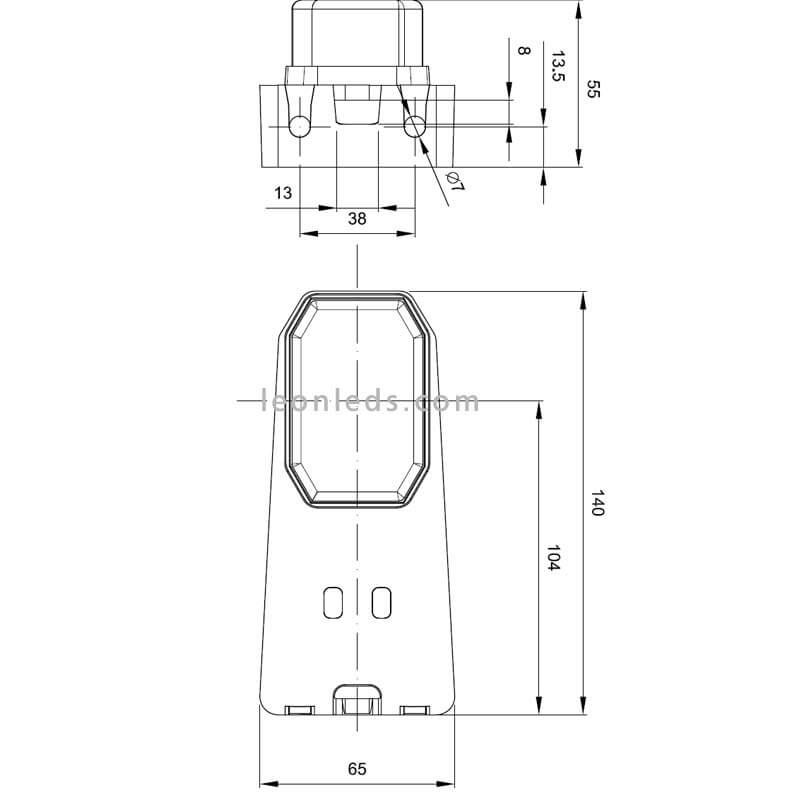

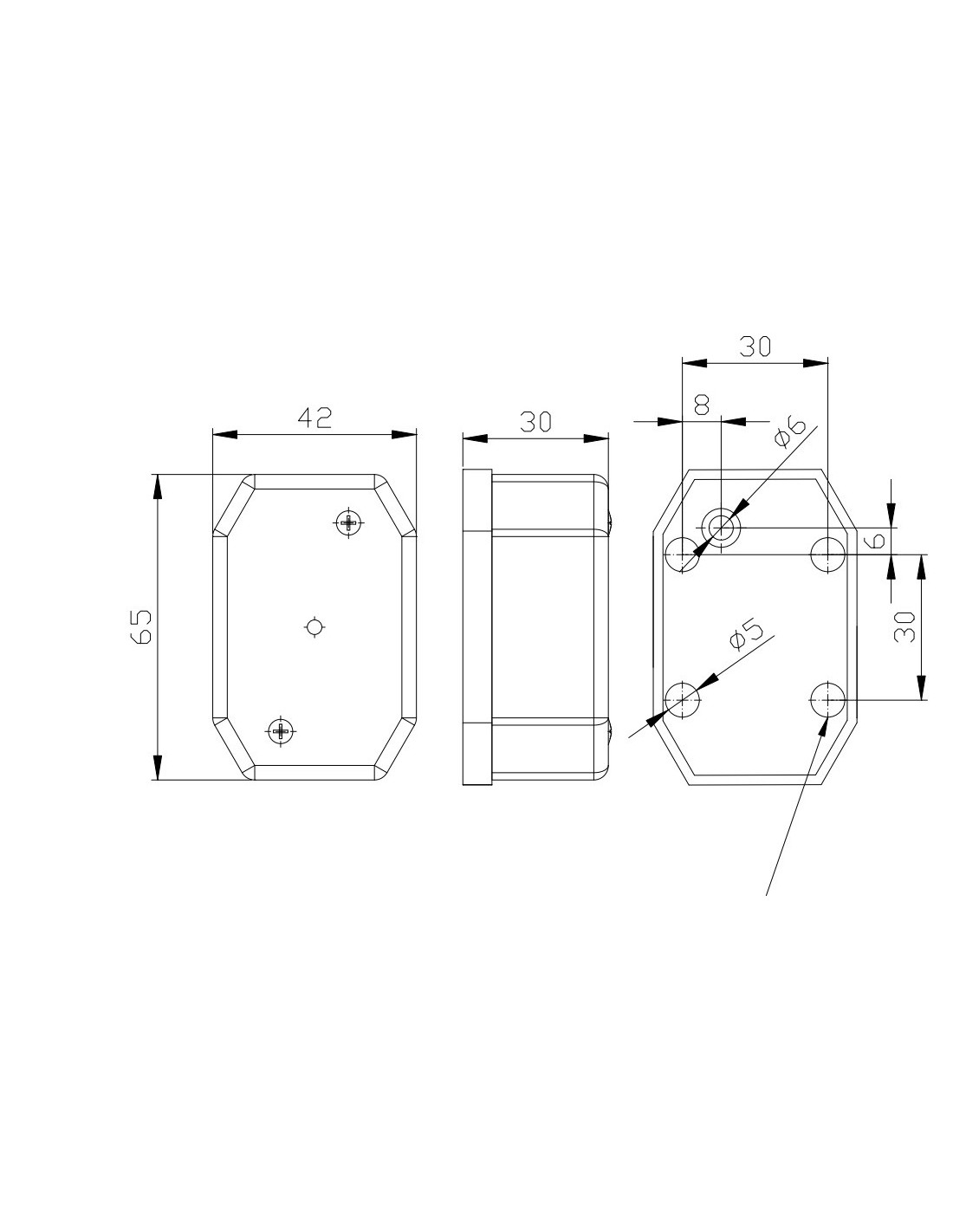

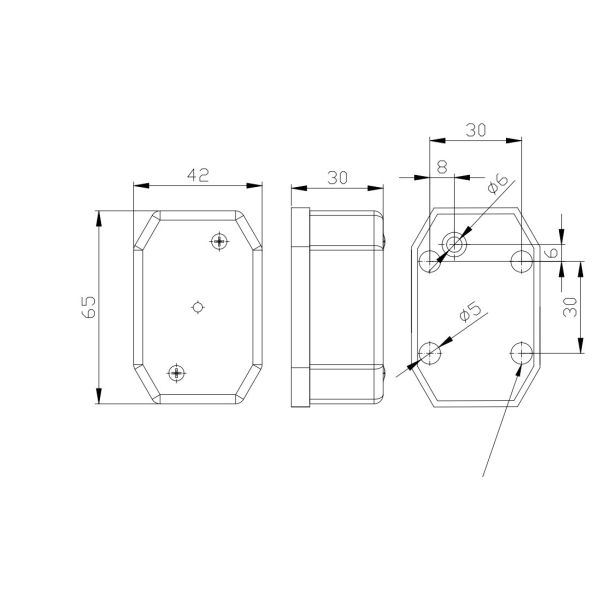

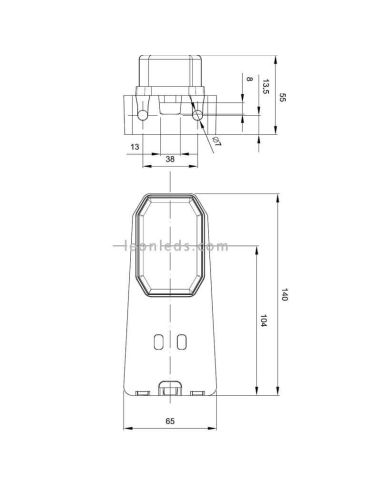

Dimensions

• Dimensions de la base du pilote : 72,4 x 54,0 mm
• Profondeur approximative : 31,8 mm
• Les dimensions finales varient en fonction du type de support (II ou III).

Informations techniques et utilisation

• Les variantes II et III correspondent à des configurations de support plat utilisées dans des applications de carrosserie ou de fabrication OEM spécifiques.
• Il n'y a aucune différence au niveau de l'électronique ou de la fonction d'éclairage par rapport aux versions standard.
• La couleur détermine la fonction obligatoire selon la réglementation européenne :
  • Blanc → devant
  • Rouge → retour
  • Ambre → côté
• Ils comprennent un réflecteur IA , répondant aux exigences de signalisation passive.
• Marquage d'homologation visible sur la lentille.

Avantages

• Grande polyvalence grâce à de multiples configurations de support
• Solution compacte avec lumière et réflecteur en une seule pièce
• Haute résistance à l'eau, à la poussière et aux vibrations
• Idéal pour les fabricants, les carrossiers et les applications spéciales
• Il permet une adaptation à différentes géométries de montage.

Les versions LED FT-001 BII, CII, ZII, BIII, CIII et ZIII sont la solution idéale pour les applications spécifiques où un feu de gabarit LED avec un support plat adapté est requis, tout en conservant la fiabilité et l'homologation de la série FT-001.

Veuillez vérifier la disponibilité de ces configurations spécifiques sur demande .
