Feu de gabarit LED orange de position latérale FT-001 ZI avec support coudé, réflecteur et câble de 0,5 mètre, 12/36 V, E9 S - Fristom

Feu de gabarit à DEL orange FT-001 ZI avec support d'angle et réflecteur, homologation E9 SM1 IA

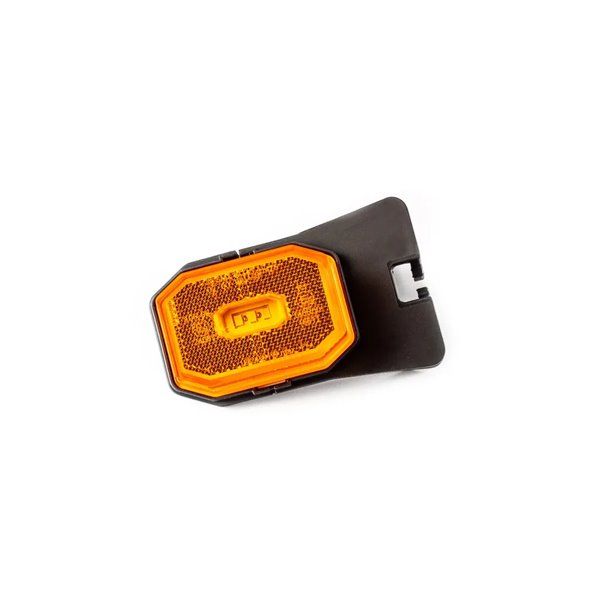

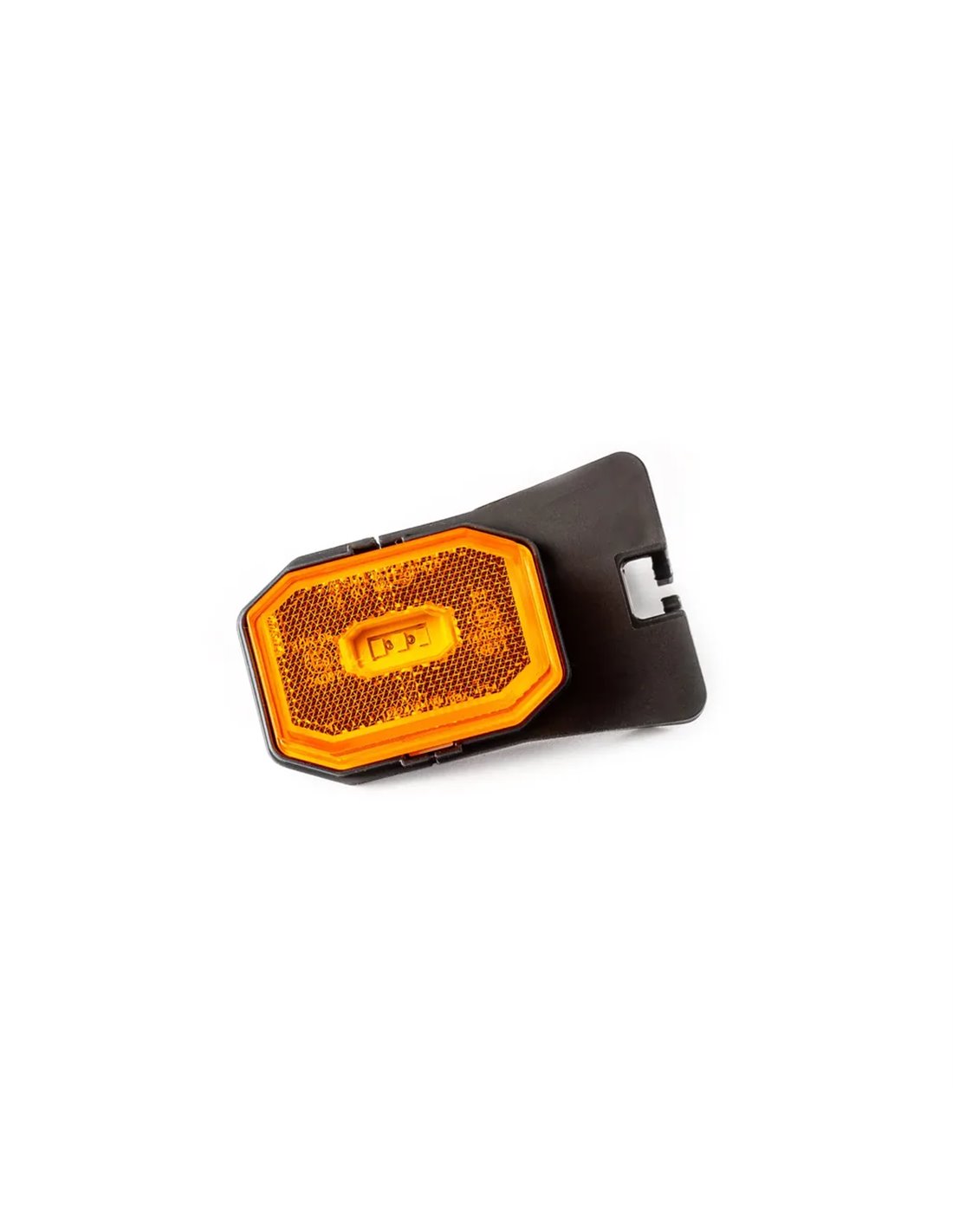

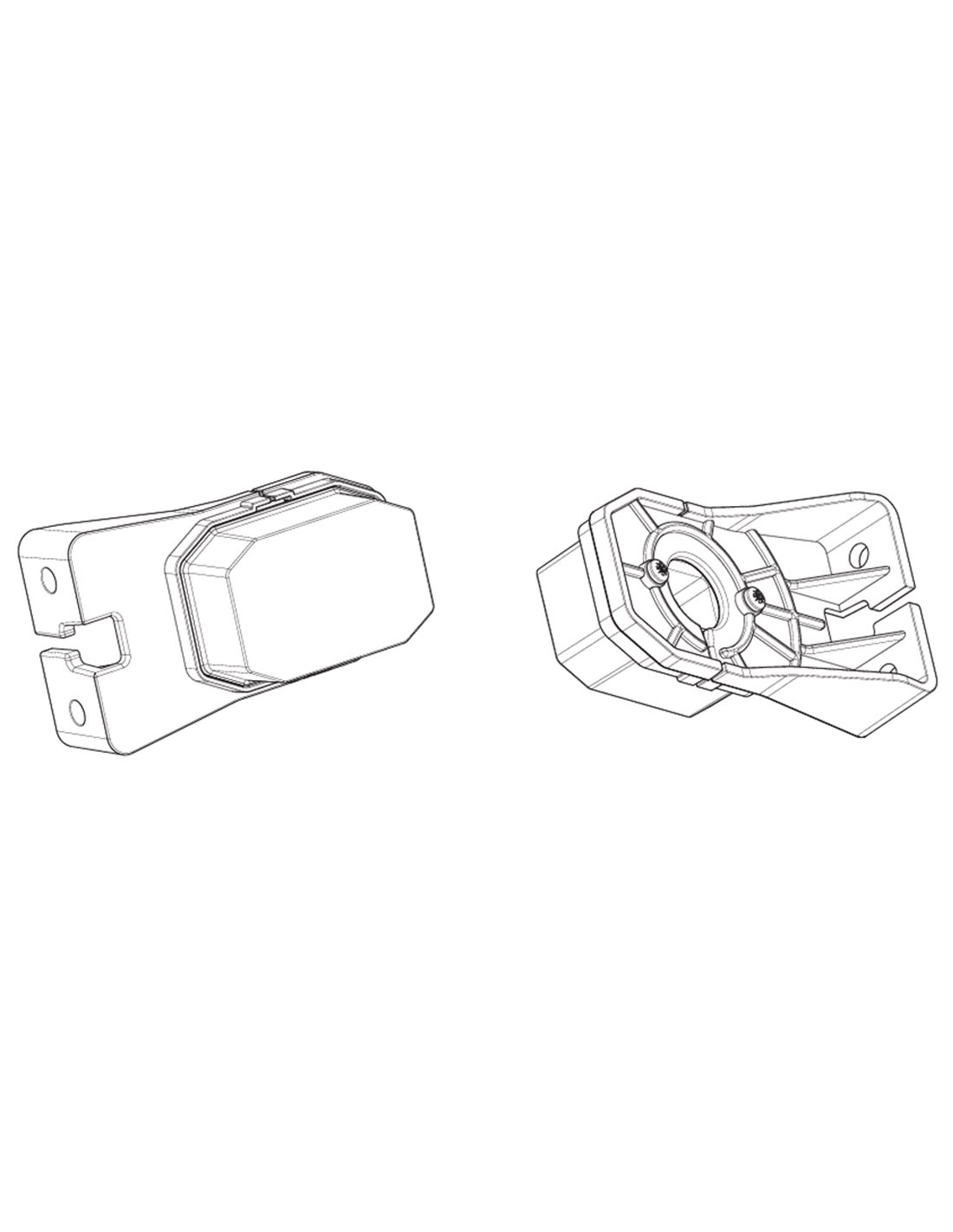

Le feu de position latéral à LED FT-001 ZI, de couleur orange, est conçu pour améliorer la visibilité latérale des véhicules utilitaires, remorques, semi-remorques et engins de chantier. Ce modèle est fourni avec un support coudé facilitant le montage dans les endroits où le conducteur a besoin d'un guidage précis.

Il intègre les fonctions d'éclairage latéral et de réflecteur catadioptrique en une seule pièce, permettant ainsi la conformité aux réglementations européennes avec un dispositif unique, compact et robuste.

Caractéristiques

• Feu de position latéral à LED ambre
• Réflecteur intégré, catégorie IA

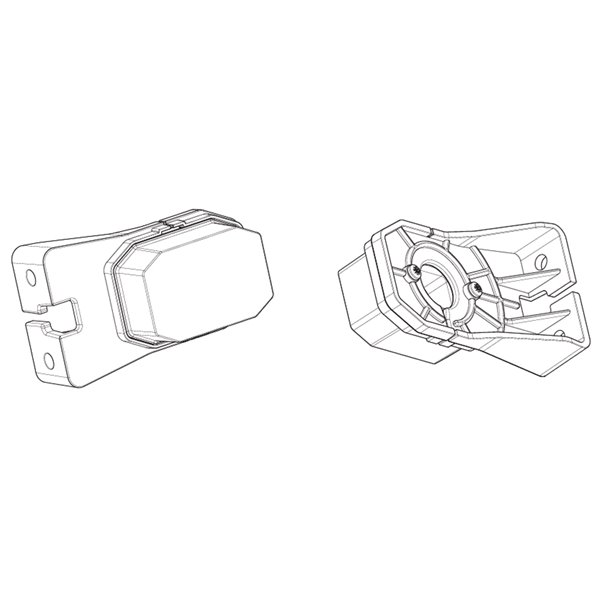

• Support d'angle pour montage optimisé
• câble de 0,5 mètre
• Montage horizontal ou vertical
• polarité de connexion arbitraire
• Haute résistance aux vibrations et aux conditions exigeantes
• Homologation E9
• Compatibilité électromagnétique (CEM)

Spécifications

• Fonctions : SM1 (position latérale) + IA (réflecteur)
• Homologation complète : E9 SM1 IA
• Réglementation applicable :
  • Règlement ONU R148 → feux de position
  • Règlement ONU R150 → réflecteurs
• Tension de fonctionnement (fiche technique commerciale) : 12-36 V
• Tension d'homologation : 12 V / 24 V
• Source lumineuse : 3 LED
• Consommation approximative :
  • 12 V : 0,04 A
  • 24 V : 0,04 A
• Puissance approximative :
  • 12 V : 0,5 W
  • 24 V : 1 W
• Matériau des lentilles : PMMA ambré
• Boîtier : PC/ABS
• Support : plastique technique haute résistance
• Circuit imprimé : FR4
• Étanchéité : résine époxy
• Câble : 2 x 0,75 mm²
• Protection testée : IP69K

Dimensions

• Dimensions du pilote : 72,4 x 54,0 mm
• Profondeur approximative : 31,8 mm
• Entraxe des vis : 30 mm
• Diamètre du trou : Ø 3,8 mm
• Configuration de prise en charge Angular spécifique à la version de ZI

Informations techniques et réglementations vérifiées

• La LED FT-001 ZI appartient à la variante Z, sa fonction est donc latérale (SM1) et sa couleur obligatoire est ambre .
• La désignation ZI indique une version avec support angulaire au sein de la famille FT-001.
• Il intègre un réflecteur IA , conforme à la réglementation en matière de signalisation passive.
• Agrément sous le code E9 , valable dans toute l'Union européenne.
• Testé dans un laboratoire accrédité avec des résultats IP6X et IPX9K .
• Marquage d'homologation visible sur la lentille.

Avantages

• Facilite l'installation en angle sur les côtés du véhicule
• Réduire le nombre de composants en intégrant la lumière et le réflecteur
• Améliore la visibilité latérale du véhicule
• Haute résistance à l'eau, à la poussière et aux vibrations
• Idéal pour les fabricants, les carrossiers et les professionnels de la maintenance

Le FT-001 ZI LED est une solution professionnelle pour la signalisation latérale, idéale lorsqu'un feu de gabarit à LED orange avec un support incliné et une homologation pour une utilisation intensive est requis.
