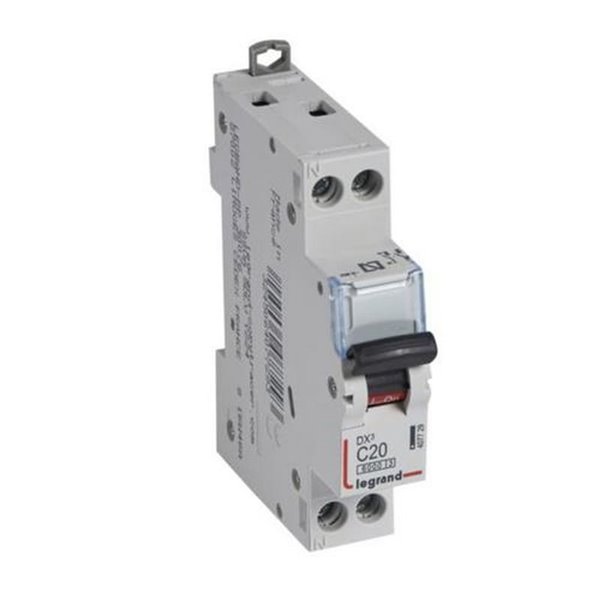

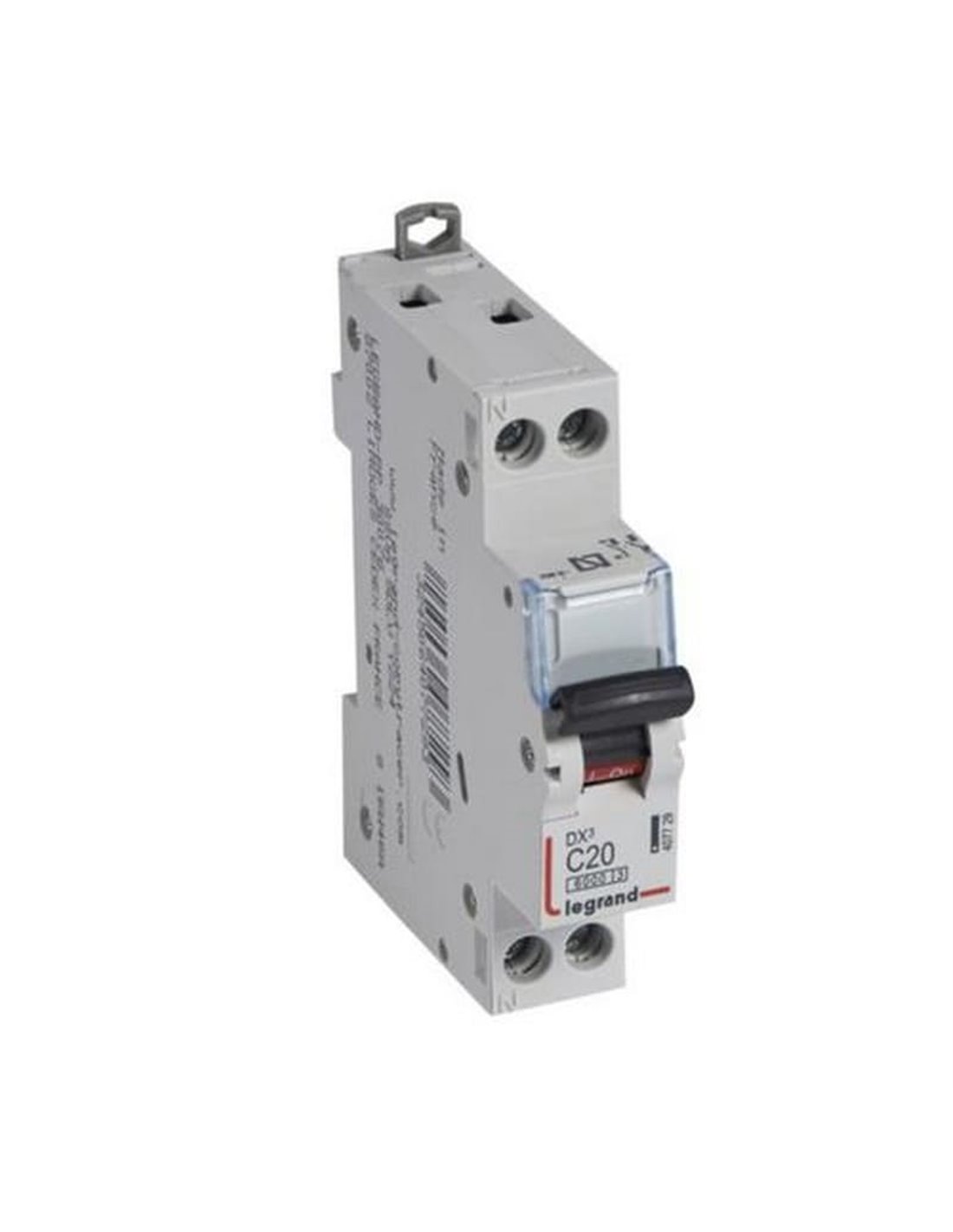

Interrupteur magnéto-thermique Legrand DX³ 407729E, P+N, C20, 6/10 kA, 230 V, 1 module
Interrupteur magnéto-thermique Legrand DX³ 407729E, P+N, C20, 6/10 kA, 230 V, 1 module
- Legrand - Interrupteur magnéto-thermique DX3 P+N C20 6/10 kA | LeonLeds

Interrupteur magnéto-thermique Legrand DX³ 407729E, P+N, C20, 6/10 kA, 230 V, 1 module - Legrand

Référence
407729E
16,78 €
TTC

L' interrupteur magnéto-thermique Legrand DX³ 407729E protège le circuit contre les surcharges et les courts-circuits . Configuration P+N (phase protégée et neutre commutable) avec 20 A , courbe C et pouvoir de coupure 6/10 kA pour 230 V~ . Son format monomodule permet un gain de place dans le tableau, se monte sur rail DIN et accepte un jeu de barres (peigne) et un câble sur bornes à vis . Il intègre des matériaux IP20 sans halogène et permet un réarmement rapide par levier. Idéal pour les prises et lignes dédiées avec des pointes de démarrage modérées , il assure fiabilité et sécurité de l'installation.



Interrupteur magnétothermique Legrand DX³ 407729E (P+N, C20, 6/10 kA, 1 module)

Le DX³ 407729E intègre une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits . Avec 20 A et une courbe C , il gère les pics de démarrage modérés , évitant ainsi les déclenchements intempestifs, et réagit rapidement en cas de défaut, protégeant ainsi le câblage et l'équipement . La configuration P+N ouvre simultanément la phase et le neutre (neutre commutable), facilitant ainsi la maintenance et augmentant la sécurité .

Principaux avantages

  • Format 1 module : densité maximale sur rail DIN.
  • P+N : coupure simultanée de phase et de neutre.
  • Pouvoir de coupure 6/10 kA pour répondre aux réglementations et aux services.
  • Raccordement rapide : jeu de barres (peigne) et câble sur bornes à vis .

Applications recommandées

  • Prises et lignes dédiées à 230 V jusqu'à 20 A.
  • Circuits à pics modérés (courbe C ).

Spécifications techniques

  • Référence : 407729E | Série : DX³
  • Pôles : P+N (1 module) | Calibre : 20 A (C20)
  • Pouvoir de coupure : 6/10 kA (selon normes en vigueur)
  • Tension : 230 V~ | Fréquence : 50–60 Hz
  • IP : IP20 | Sans halogène | Montage : rail DIN
  • Raccordement : jeu de barres et câble (bornes à vis )

Pour la protection individuelle, installez-le en aval d'un dispositif à courant résiduel de 30 mA du type approprié.

Tension nominale
210–250 V
230 V
Type de connexion
Barra colectora y cable
Nombre de pôles
2 (P+N)
Type de montage
Carril DIN
Marque
Legrand
Courant nominal
20 A
Couleur
Gris
Classe de protection IP
IP20
Classe de protection IK (résistance aux chocs)
IK02
Largeur
17.8 mm
Hauteur
88 mm
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
8424167593946
Profondeur
77.8 mm
Tension d'isolement nominale Ui
500 V
Résistance aux pics de tension assignée (Uimp)
4 kV
Type de tension
CA
Fréquence
50–60 Hz
Équipements supplémentaires possibles
Sí
Largeur en nombre d'espaces modulaires
1
Profondeur d'installation
44 mm
Degré de pollution
2
Numéro RAL (similaire)
7035
Protection contre les explosions
No
Température de stockage
-40–70 °C
Sens de l'alimentation électrique
Por la parte superior o inferior
Indication des marques des bornes de connexion
No
Sans halogène
Sí
Espace pour l'étiquette/zone d'impression
Sí
Méthode de connexion
Terminal enroscado
Courbe de tir
C
Nombre de pôles protégés
1 (fase)
Puissance de coupure assignée Icn selon EN 60898 à 230 V
6/10 kA
Puissance de coupure assignée Icu selon EN 60947-2 à 230 V
6/10 kA
Classe de limitation d'énergie
3
Montage encastré
Sí
Couplage du conducteur neutre
Sí (neutro conmutable)
