OHWK3500 : Kit de câblage officiel pour ROADSIGHT 3500/3500R

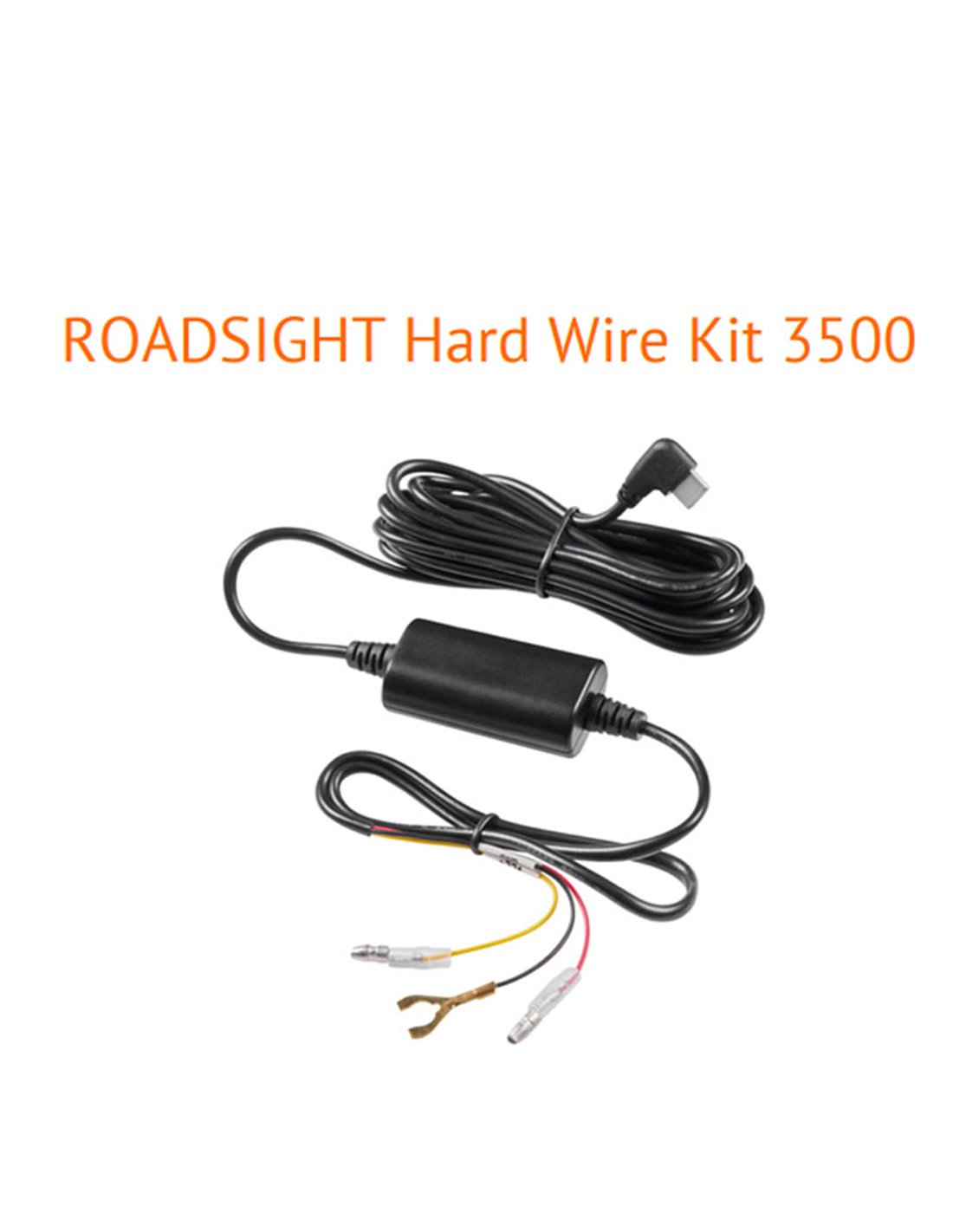

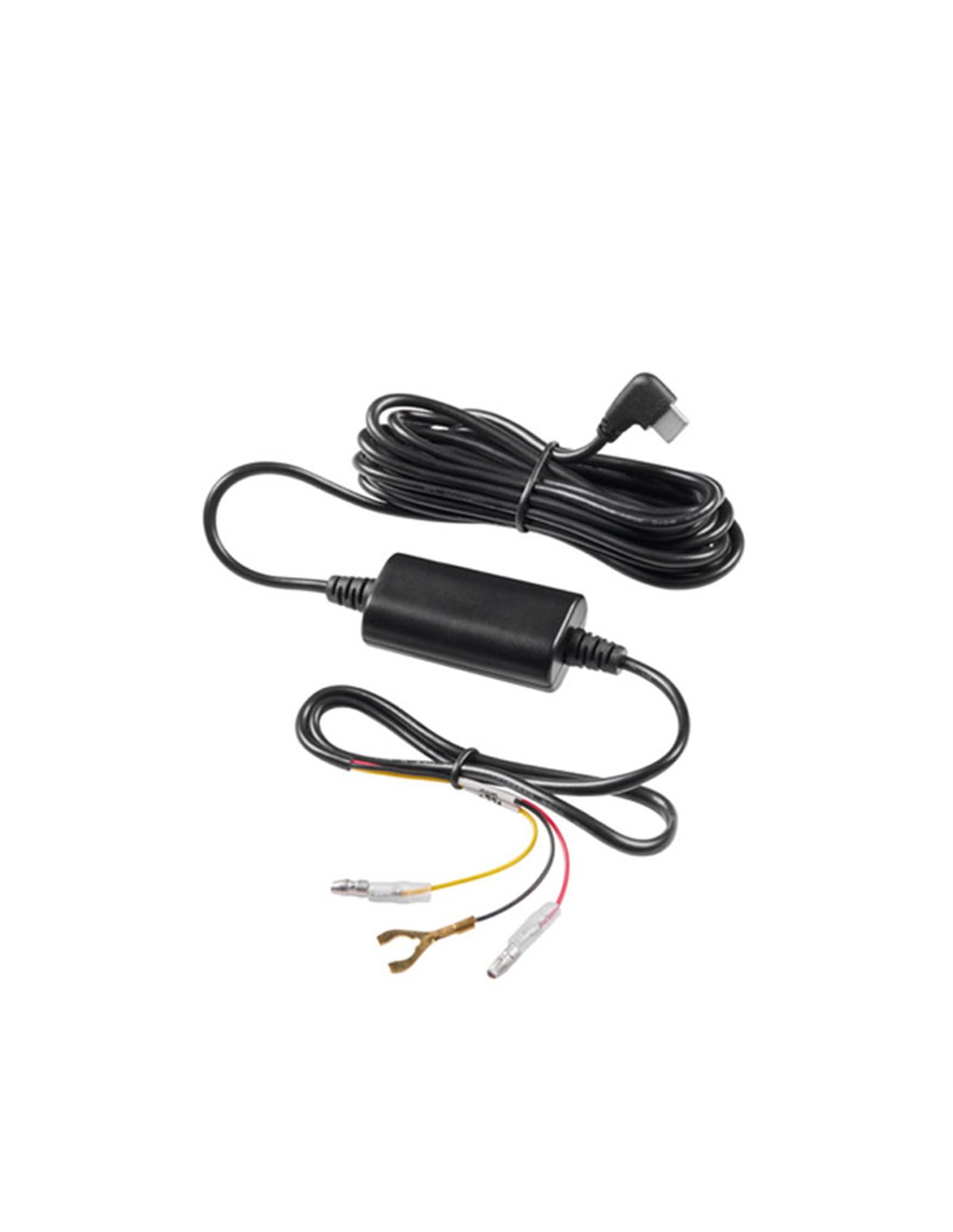

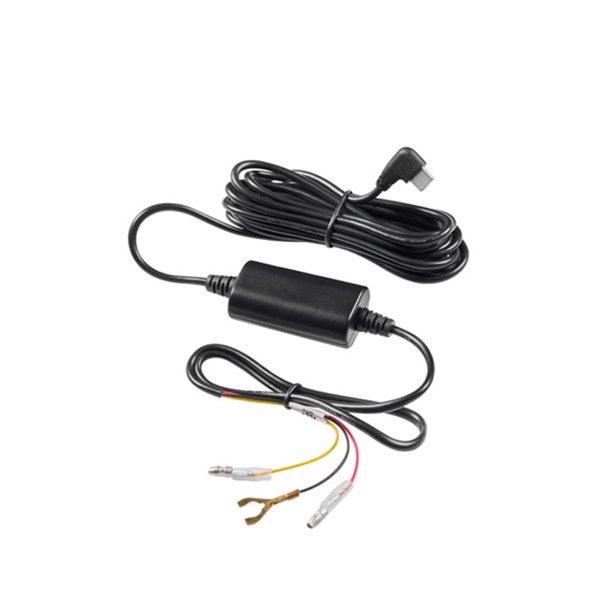

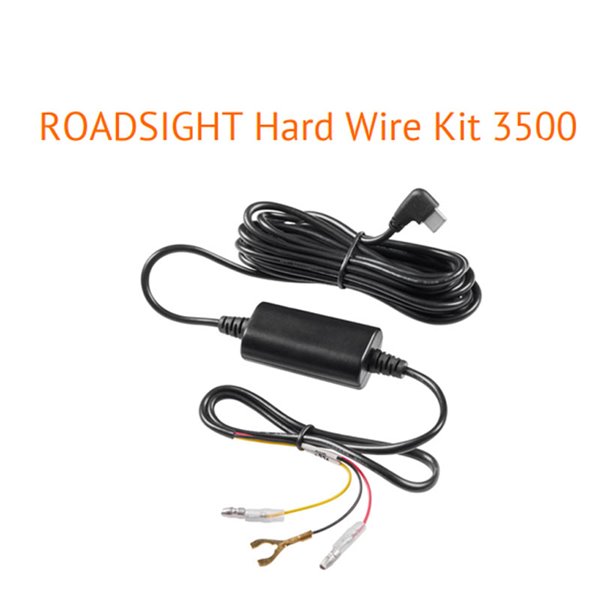

Le kit de câblage OSRAM OHWK3500 est conçu pour les caméras embarquées ROADSIGHT 3500 et 3500R . Il relie la caméra au boîtier à fusibles et active le mode stationnement via ses lignes ACC et VCC/B+ . La sortie USB-C assure une compatibilité native et une alimentation stable sur les systèmes 12/24 V.

Caractéristiques

• Installation professionnelle : raccordement direct aux fusibles avec piggy-back et fusible 5 A (non inclus).
• Mode de stationnement réel : ligne ACC (verrouillée) + VCC/B+ (permanent) pour enregistrer les événements lors du stationnement.
• Compatibilité : ROADSIGHT 3500 / 3500R (valable également pour 2500).
• Connecteur de caméra : USB-C natif.
• Alimentation : 12/24 V ; température de fonctionnement : −10 ºC à +35 ºC.

Spécifications

• Fils du véhicule : noir (masse) , rouge (ACC) , jaune (VCC/B+) .
• Fonctionnalité principale : Active le mode stationnement de la caméra.
• Montage : acheminement des câbles dissimulé à travers les piliers et le pare-brise pour une finition OEM.
• Comprend : Guide d'installation ; utilisez un piggy-back approprié et un fusible 5 A (non inclus).
• Compatibilité indicative : ODC3500, ODC3500R (et ODC2500 selon notice officielle).

Installation et conseils

• Identifiez un circuit ACC (à clé) et un circuit permanent dans la boîte à fusibles.
• Connectez le noir à la terre , le rouge à l'ACC et le jaune à VCC/B+ avec l'adaptateur piggy-back et le fusible 5 A.
• Connectez l' USB-C à la caméra, organisez le câblage et vérifiez que le mode stationnement est activé.

Réalisez une installation impeccable et activez la surveillance du stationnement avec l'OHWK3500. Achetez-le dès maintenant chez LeonLeds et nous vous accompagnerons dans son installation.
