Magnetischer Leistungsschalter Legrand DX³ 407726E, P+N, C10, 6/10 kA, 230 V, 1 Modul - Legrand

Artikel-Nr.
407726E
15,85 €
MwSt. inklusive
oder schneller Einkauf mit

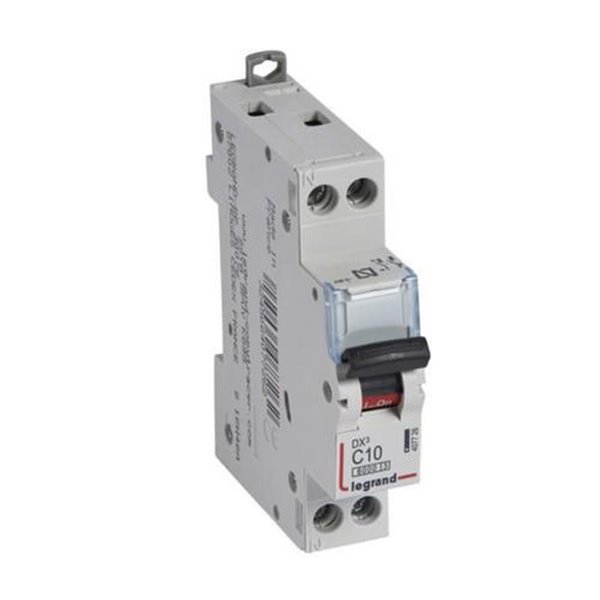

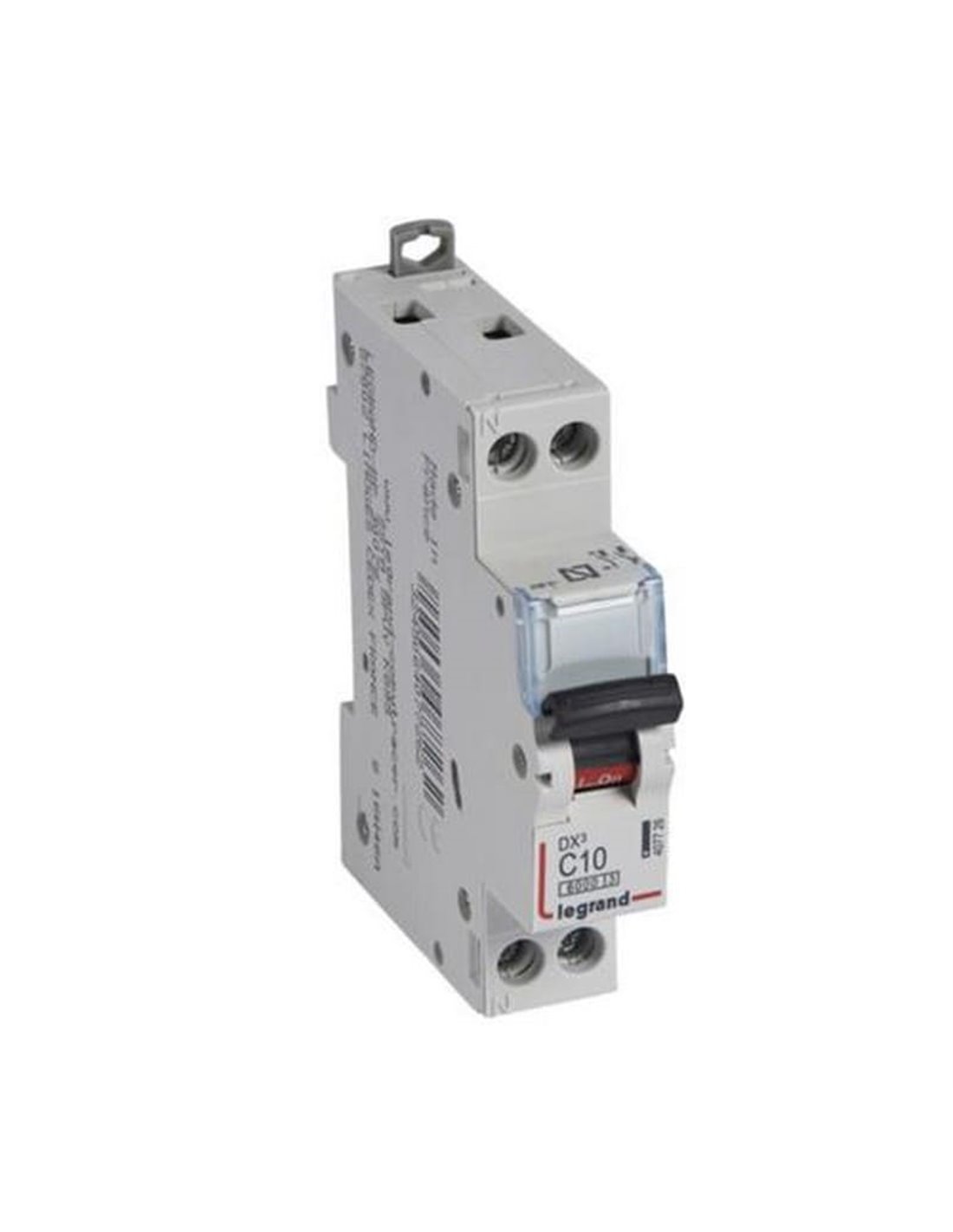

Der magnetische Leistungsschalter Legrand DX³ 407726E schützt den Stromkreis vor Überlasten und Kurzschlüssen. P+N Version (geschützte Phase und schaltbarer Neutralleiter) mit 10 A, Kurve C und 6/10 kA Abschaltfähigkeit für 230 V~. Sein 1 Modul Format spart Platz im Schaltschrank, wird auf DIN-Schiene montiert und unterstützt die Verbindung über Hauptschiene (Pein) und Kabel an verschraubten Klemmen. Bietet IP20, halogenfreie Materialien und ermöglicht einen schnellen Wiederanlauf über einen Hebel, ideal für Beleuchtungskreise oder Steckdosen mit mäßigen Anlaufspitzen.



Magnetischer Leistungsschalter Legrand DX³ 407726E (P+N, C10, 6/10 kA, 1 Modul)

Der DX³ 407726E kombiniert wärmeschutz vor Überlasten und magnetischen Schutz vor Kurzschlüssen. Mit 10 A und Kurve C verwaltet er mäßige Anlaufspitzen, um störende Auslösungen zu vermeiden, und reagiert schnell im Fehlerfall, um das Verdrahtungssystem und die Ausrüstung zu schützen. Die P+N Konfiguration öffnet Phase und Neutralleiter gleichzeitig (Schutz in Phase, schaltbarer Neutralleiter) für höhere Sicherheit und Wartung.

Schlüsself Vorteile

  • Kompakte Bauweise mit 1 Modul: maximale Dichte auf der DIN-Schiene.
  • P+N: gleichzeitige Trennung von Phase und Neutralleiter (schaltbarer Neutralleiter).
  • 6/10 kA: geeignete Abschaltfähigkeit gemäß Norm und Versorgungsanschluss.
  • Agile Verbindung: Hauptschiene (Pein) und Kabel an verschraubten Klemmen.

Empfohlene Anwendungen

  • Beleuchtung und Steckdosen bei 230 V mit einer Nachfrage bis 10 A.
  • Schaltungen mit mäßigen Spitzen, bei denen Kurve C sinnvoll ist.

Technische Spezifikationen

  • Referenz: 407726E | Serie: DX³
  • Pole: P+N (1 Modul) | Nennstrom: 10 A (C10)
  • Trennfähigkeit: 6/10 kA (gemäß anzuwendender Norm)
  • Spannung: 230 V~ | Frequenz: 50–60 Hz
  • IP: IP20 | Halogenfrei | Montage: DIN-Schiene
  • Verbindung: Hauptschiene und Kabel (verschraubte Klemmen)

Um Personen zu schützen, installieren Sie ihn nachgeschaltet zu einem Differential 30 mA des passenden Typs.

Neutralleiteranschluss
Ja (umschaltbarer Neutralleiter)
Höhe
88 mm
Breite in modularen Einheiten
1
Breite
17,8 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167593922
Farbe
Grau
Nennstrom
10 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
2 (P+N)
Anzahl der geschützten Pole
1 (Phase)
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6/10 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
6/10 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
210–250 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
