SPI Signal Repeater 5-24VDC für adressierbare RGB/RGBW LED-Streifen - BENEITO FAURE

SPI Signal Repeater für adressierbare RGB/RGBW LED-Streifen

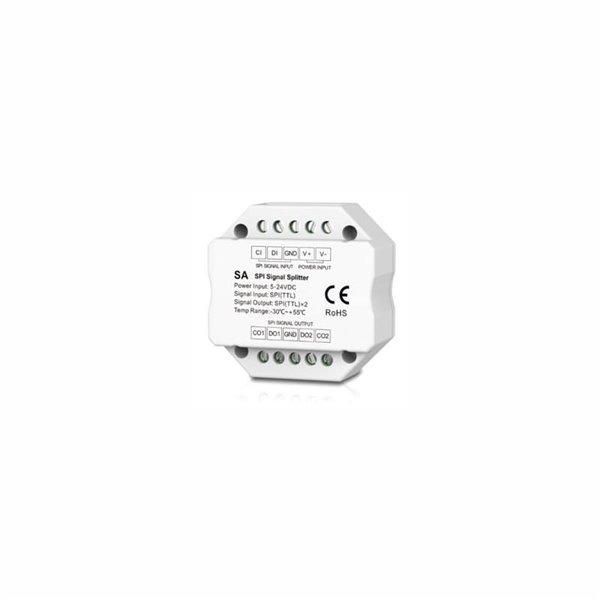

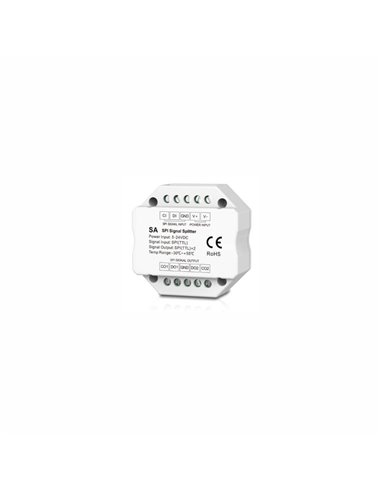

Der SPI Signal Repeater von Beneito Faure ist ein Gerät, das entwickelt wurde, um das Signal SPI zu teilen, zu regenerieren und zu stabilisieren in Systemen mit adressierbaren digitalen LED-Streifen. Er ist ein Schlüsselkomponente in Installationen, in denen mehrere LED-Streifen synchron von einem einzigen SPI-Controller gesteuert werden müssen.

Wozu dient ein SPI Signal Repeater?

In komplexen SPI-Installationen kann das Signal bei längeren Distanzen oder einer höheren Anzahl von angeschlossenen Streifen degradieren. Dieser SPI Repeater ermöglicht:

• Das Teilen von 1 SPI-Signal (DATA + CLK) in 2 unabhängige SPI-Signale.
• Das Aufrechterhalten der perfekten Synchronisation zwischen mehreren LED-Streifen.
• Das Verhindern von Signalverlusten in langen Installationen.
• Die Erweiterung von SPI-Systemen durch kaskadierte Verbindungen.

Synchronisierte Steuerung mehrerer LED-Streifen

Dieser Repeater wurde entwickelt, um zusammen mit einem SPI Controller zu arbeiten und ermöglicht die simultane Steuerung mehrerer RGB- oder RGBW LED-Streifen:

• Bei einadrigen SPI-Streifen kann jeder Repeater bis zu 4 LED-Streifen anschließen.
• Bei zweidrahtigen SPI-Streifen (DATA + CLK) sind bis zu 2 LED-Streifen anschließbar.

Darüber hinaus sind kaskadierte Verbindungen möglich, um die Installation weiter zu erweitern.

Kompatibilität und SPI-Signal (TTL)

Der Repeater arbeitet mit SPI TTL Signal und ist kompatibel mit RGB- und RGBW-Systemen. Sein Design gewährleistet, dass das Daten- und Taktsignal stabil und synchronisiert an allen Ausgängen bleibt.

Flexible Stromversorgung und Schutz

Er funktioniert mit einer Eingangsspannung von 5 bis 24 VDC und passt sich unterschiedlichen Konfigurationen von LED-Streifen an. Er enthält Schutz gegen falsche Polarität für eine sicherere Installation.

Kompaktes Design und Innengebrauch

Sein kompaktes Format erleichtert die Integration in elektrische Schaltschränke oder technische Installationen:

• Abmessungen: 56 × 56 × 35 mm
• Schutzart: IP20 (Innengebrauch)
• Betriebstemperatur: von −30 °C bis +55 °C

Empfohlene Anwendungen

• Fortschrittliche LED-Dekorationsbeleuchtung.
• Projekte mit langen SPI-LED-Streifen.
• Einzelhandelsgeschäfte und Verkaufsflächen.
• Gastgewerbe, Szenografie und kreative Projekte.
