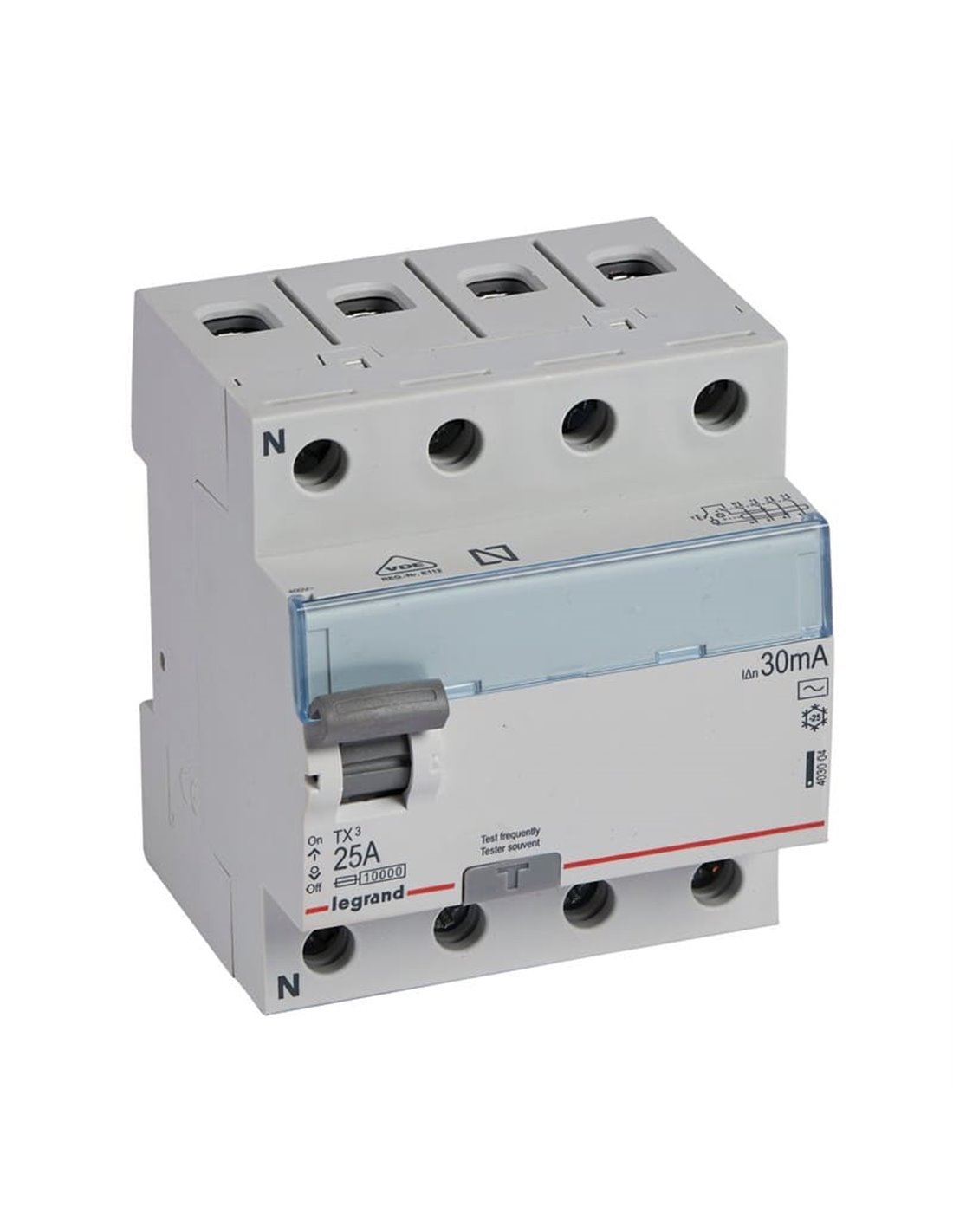

Legrand TX³ 403004 différentiel, 4 pôles 25A 30 mA type AC avec bouton TEST
Legrand TX³ 403004 différentiel, 4 pôles 25A 30 mA type AC avec bouton TEST
- Legrand - Différentiel Legrand TX3 4P 25 A 30 mA CA | LeonLeds

Interrupteur différentiel Legrand TX³ 403004, 4 pôles 25 A 30 mA Type AC avec bouton TEST - Legrand

Référence
403004
118,19 € 124,41 € -5%
TTC

Le disjoncteur différentiel Legrand TX³ 403004 est un disjoncteur différentiel tétrapolaire qui protège les personnes contre les fuites de courant . Avec un courant nominal de 25 A , une sensibilité de 30 mA et un type CA , il agit immédiatement en cas de défaut à la terre, évitant ainsi les chocs électriques et les incendies . Compatible avec les rails DIN , il permet l'alimentation par peignes et est conforme à la norme UNE-EN 61008-1 . Idéal comme disjoncteur différentiel général dans les tableaux monophasés ou triphasés avec neutre, et pour les lignes à charges standard (éclairage, prises, etc.). Il comprend un bouton TEST pour la vérification périodique et un porte-étiquette pour l'identification des circuits.



Différentiel Legrand TX³ 403004 (4P, 25 A, 30 mA, type AC)

Le Legrand TX³ 403004 est un disjoncteur différentiel tétrapolaire (DDR) qui déconnecte le circuit lorsqu'il détecte des courants de fuite à la terre supérieurs à 30 mA . Avec un courant nominal de 25 A et un courant alternatif , il protège les utilisateurs des contacts indirects et l'installation des dérivations , conformément à la norme UNE-EN 61008-1 . C'est une solution fiable pour les secteurs résidentiel et tertiaire lorsque les charges sont conventionnelles.

Ce que ça vaut et pourquoi c'est important

  • Protection individuelle : en cas de fuite (isolation endommagée, appareil défectueux), le différentiel coupe l'alimentation en quelques millisecondes.
  • Prévention des incendies : Un shuntage prolongé peut chauffer les câbles et provoquer un incendie ; le DDR empêche cela.
  • Sécurité réglementaire : la protection différentielle est obligatoire dans les tableaux selon la REBT/IEC.

Comment utiliser (installation et vérification)

  1. Montage sur rail DIN du panneau, en amont des disjoncteurs des circuits à protéger.
  2. Connexion : entrée phase(s) et neutre par le haut (neutre à gauche ) ; sortie vers les circuits. Les peignes d'alimentation sont pris en charge.
  3. Test : Appuyez sur le bouton TEST une fois par mois ; s'il ne se déclenche pas, remplacez-le .

Pour les charges avec onduleurs, électronique ou VE, envisagez des différentiels de type A/F/B selon le cas.

Comment bien choisir

  • Sensibilité : 30 mA pour la protection des personnes (usage résidentiel et tertiaire).
  • Intensité nominale : 25 A lorsque le courant de service (et du jeu de barres) ne dépasse pas cette valeur.
  • Type : CA pour charges standard (simple résistive/inductive). Pour l'électronique, choisir le type A ou supérieur.

Caractéristiques techniques

  • Pôles : 4P (neutre à gauche ) | Tension : jusqu'à 400 V~ (50 Hz)
  • Courant nominal (In) : 25 A | Sensibilité (IΔn) : 30 mA | Type : AC
  • Norme : UNE-EN 61008-1 | IP20 (installé dans un panneau)
  • Alimentation par peignes | Porte-étiquettes | Aucun auxiliaire autorisé
  • Connexions : jusqu'à 25 mm² souple / 35 mm² rigide
  • Montage : rail DIN | Largeur : 4 modules

Le TX³ 403004 est l'allié de base pour doter votre panneau d'une barrière efficace contre les dérivations, avec une installation rapide et une maintenance simple grâce au bouton TEST .

Tension nominale
320–440 V
400 V
Gars
Interrupteur différentiel
Nombre de pôles
4
Type de montage
Carril DIN
Marque
Legrand
Courant nominal
25 A
Couleur
Gris
Classe de protection IP
IP20
Classe de protection IK (résistance aux chocs)
IK04
Largeur
71.2 mm
Hauteur
83 mm
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064030045
Profondeur
77.8 mm
Plage de température de fonctionnement
-25–60 °C
Type de courant de défaut
CA
Tension d'isolement nominale Ui
500 V
Résistance aux pics de tension assignée (Uimp)
4 kV
Type sélectif
No
Type de retard de courte durée
No
Résistance aux courts-circuits (Icw)
10 kA
Résistance au courant
0.25 kA
Type de tension
CA
Avec dispositif de verrouillage
Sí
Fréquence
50 Hz
Équipements supplémentaires possibles
No
Largeur en nombre d'espaces modulaires
4
Profondeur d'installation
44 mm
Degré de pollution
2
Section conductrice connectable
0.75–35 mm²
Section de conducteur connectable solide
0.75–50 mm²
Numéro RAL (similaire)
7035
Protection contre les explosions
No
Température de stockage
-40–70 °C
Sens de l'alimentation électrique
Por la parte superior o inferior
Indication des marques des bornes de connexion
Sí
Conforme aux essais de mise en service (1000 V)
Sí
Sans halogène
Sí
Espace pour l'étiquette/zone d'impression
Sí
Méthode de connexion
Terminal enroscado
Courant nominal de défaut
0.03 A
