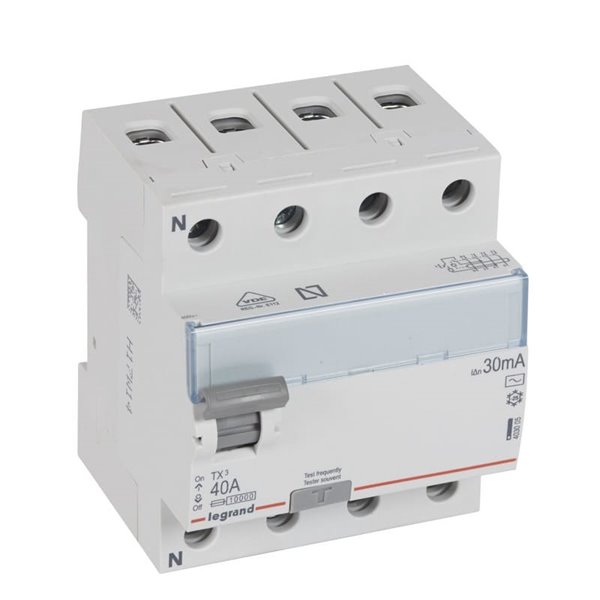

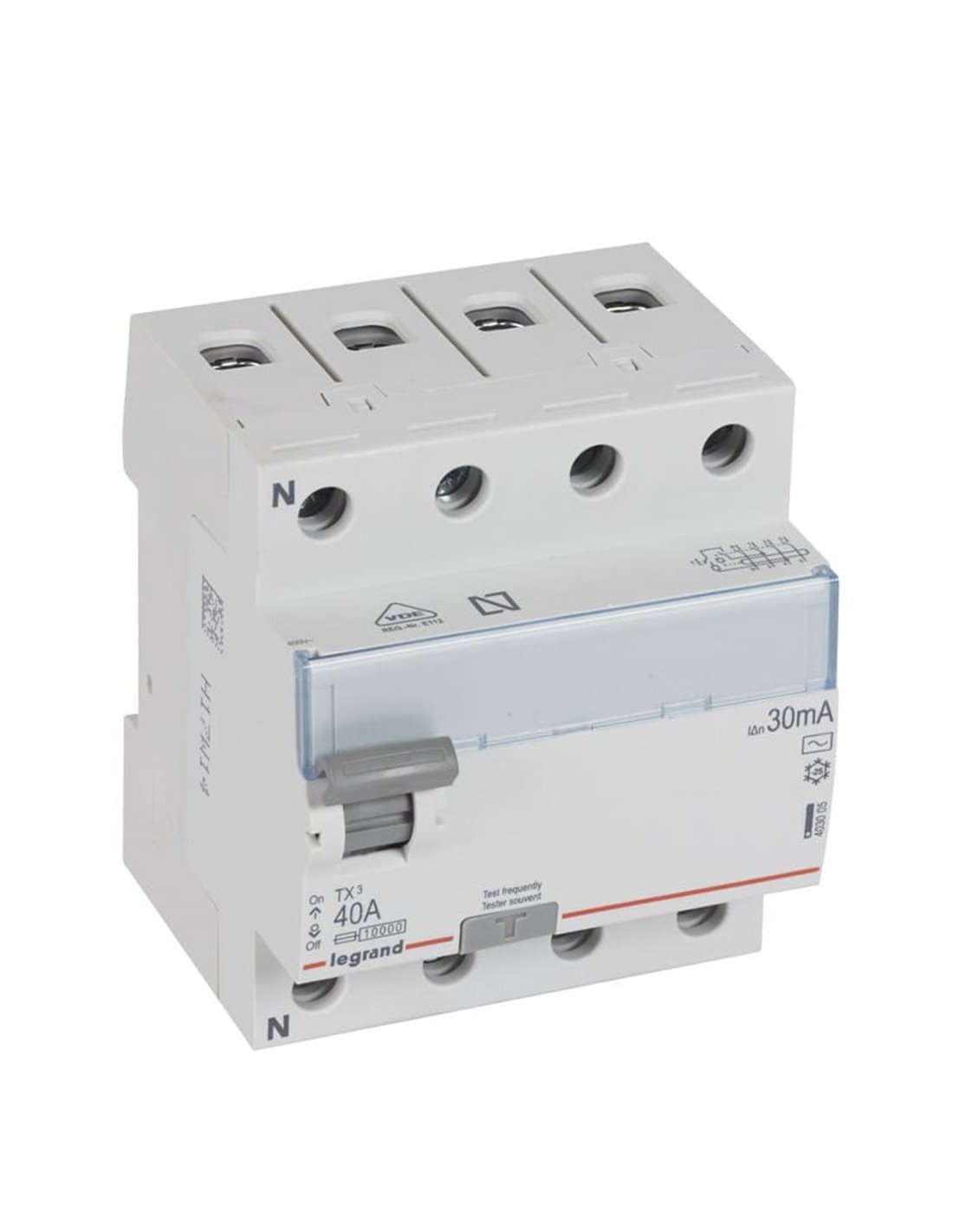

Legrand TX³ 403005, différentiel 4 pôles 40A 30mA AC avec bouton TEST
Legrand TX³ 403005, différentiel 4 pôles 40A 30mA AC avec bouton TEST
- Legrand - Disjoncteur différentiel Legrand TX3 4P 40 A 30 mA AC | LeonLeds

Interrupteur différentiel Legrand TX³ 403005, 4 pôles 40 A 30 mA Type AC avec bouton TEST - Legrand

Référence
403005
129,32 €
TTC

Le disjoncteur différentiel Legrand TX³ 403005 est un disjoncteur différentiel tétrapolaire qui protège les personnes contre les courants de fuite à la terre . Avec un courant nominal de 40 A , une sensibilité de 30 mA et un type CA , il coupe automatiquement l'alimentation en cas de détection d'une dérivation, évitant ainsi les chocs électriques et contribuant à la prévention des incendies . Installé sur rail DIN , il accepte les peignes d'alimentation et est conforme à la norme UNE-EN 61008-1 . Il est idéal comme disjoncteur différentiel général dans les habitations et les locaux à charges standard (éclairage, prises, petits moteurs). Il comprend un bouton TEST pour une vérification mensuelle et un porte-étiquette pour identifier les circuits.



Différentiel Legrand TX³ 403005 (4P, 40 A, 30 mA, type AC)

Le Legrand TX³ 403005 est un dispositif différentiel différentiel (DDR/RCCB) qui déconnecte le circuit lorsqu'il détecte une fuite de courant supérieure à 30 mA . Avec un courant nominal de 40 A et un type AC , il protège contre les contacts indirects et réduit les risques d' incendie dus aux courants de dérivation. Conçu pour les tableaux électriques résidentiels et tertiaires , il fonctionne sur des réseaux jusqu'à 400 V~ et est conforme à la norme UNE-EN 61008-1 .

Comment ça marche et comment l'utiliser

  • Fonction : Compare le courant entrant/sortant ; s'il y a une différence (défaut à la terre), il coupe le courant en quelques millisecondes.
  • Installation : sur rail DIN , en amont des disjoncteurs de chaque groupe de circuits ; supporte les peignes d'alimentation .
  • Vérification : appuyer mensuellement sur TEST ; s'il ne se déclenche pas, il doit être remplacé .

Quand le choisir

  • Sensibilité 30 mA : recommandée pour la protection des personnes en usage résidentiel/tertiaire.
  • Type CA : Convient aux charges conventionnelles (résistive/inductive simple). Pour les charges électroniques (véhicules électriques, induction, variateurs de vitesse), privilégiez les types A/F/B .
  • 40 A : lorsque le courant de service et le jeu de barres du tableau l'exigent.

Caractéristiques techniques

  • Pôles : 4P (neutre à gauche ) | Tension : jusqu'à 400 V~ (50 Hz)
  • Courant nominal (In) : 40 A | Sensibilité (IΔn) : 30 mA | Type : AC
  • Norme : UNE-EN 61008-1 | IP20 (installé dans un panneau) | Largeur : 4 modules
  • Connexion : bornes à vis ; accepte les peignes ; capacité typique jusqu'à 25 mm² souple / 35 mm² rigide
  • Accessoires : porte-étiquette | bouton TEST | (sans accessoires amovibles)

Avec le TX³ 403005, vous pouvez ajouter une barrière essentielle à votre système pour la sécurité personnelle, avec une installation simple et une maintenance simple grâce au TEST intégré.

Hauteur
88.9 mm
Largeur en nombre d'espaces modulaires
4
Largeur
71.2 mm
Classe de protection IK (résistance aux chocs)
IK04
Classe de protection IP
IP20
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064030052
Couleur
Gris
Avec dispositif de verrouillage
Sí
Conforme aux essais de mise en service (1000 V)
Sí
Courant nominal
40 A
Courant nominal de défaut
0.03 A
Équipements supplémentaires possibles
No
Espace pour l'étiquette/zone d'impression
Sí
Fréquence
50 Hz
Degré de pollution
2
Indication des marques des bornes de connexion
Sí
Sans halogène
Sí
Marque
Legrand
Méthode de connexion
Terminal enroscado
Nombre de pôles
4
Numéro RAL (similaire)
7035
Profondeur
78.85 mm
Profondeur d'installation
44 mm
Protection contre les explosions
No
Plage de température de fonctionnement
-25–60 °C
Résistance au courant
0.25 kA
Résistance aux pics de tension assignée (Uimp)
4 kV
Résistance aux courts-circuits (Icw)
10 kA
Section conductrice connectable
0.75–35 mm²
Section de conducteur connectable solide
0.75–50 mm²
Sens de l'alimentation électrique
Por la parte superior o inferior
Température de stockage
-40–70 °C
Tension d'isolement nominale Ui
500 V
Tension nominale
340–440 V
400 V
Gars
Interrupteur différentiel
Type de connexion
Barra colectora y cable
Type de courant de défaut
CA
Type de montage
Carril DIN
Type de retard de courte durée
No
Type de tension
CA
Type sélectif
No
