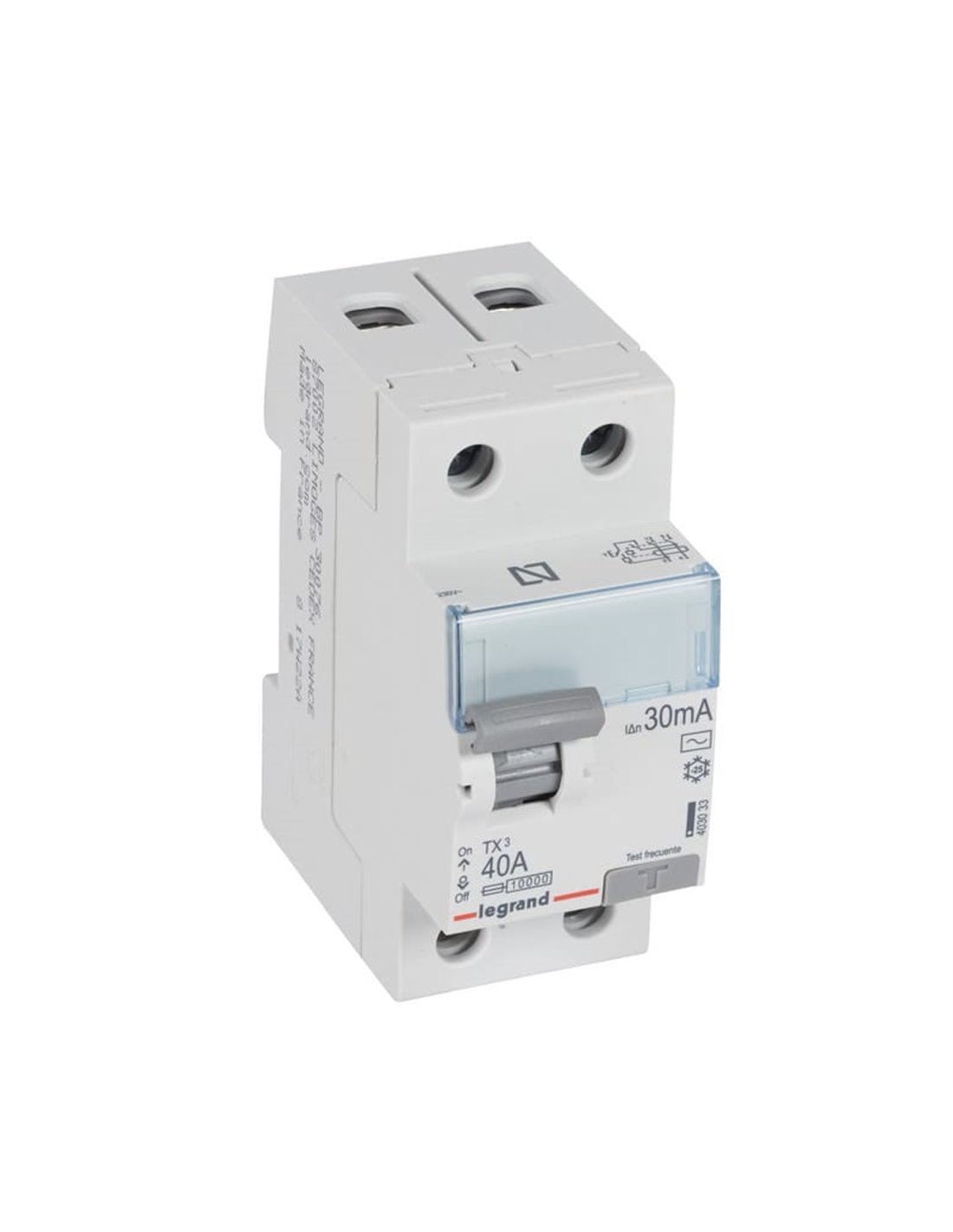

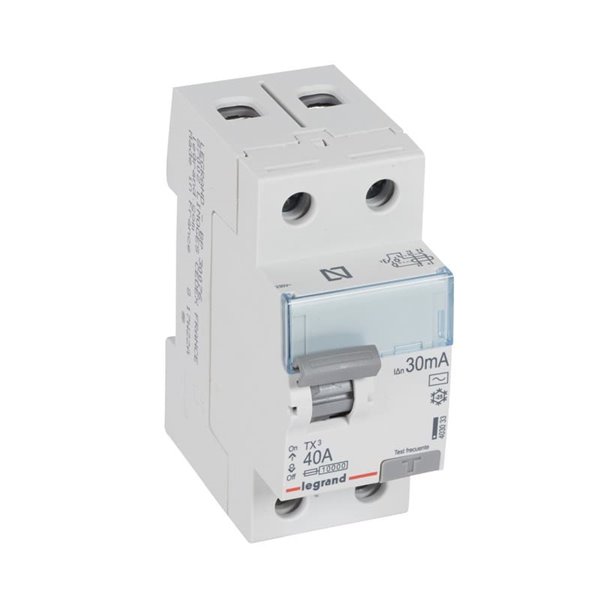

Legrand TX³ 403033, différentiel 2P 40A 30 mA AC avec bouton TEST
Legrand TX³ 403033, différentiel 2P 40A 30 mA AC avec bouton TEST
- Legrand - Disjoncteur différentiel Legrand TX3 2P 40 A 30 mA AC | LeonLeds

Interrupteur différentiel Legrand TX³ 403033, 2P 40A 30 mA Type AC avec bouton TEST - Legrand

Référence
403033
32,30 € 34,00 € -5%
TTC

Le disjoncteur différentiel Legrand TX³ 403033 est un disjoncteur différentiel bipolaire pour tableaux monophasés qui protège les personnes contre les fuites de courant . Avec une intensité nominale de 40 A , une sensibilité de 30 mA et un type AC , il coupe l'alimentation en cas de défaut à la terre, évitant ainsi les chocs électriques et réduisant les risques d' incendie . Monté sur rail DIN , il occupe 2 modules et dispose d'un bouton TEST pour une vérification mensuelle. Il permet un raccordement par jeu de barres et par câble , des bornes à vis et des connexions par bornes jusqu'à 35/50 mm² (flexible/rigide). C'est la solution idéale comme disjoncteur différentiel général dans les habitations ou les locaux à charges standard (éclairage, prises, petits moteurs).



Différentiel Legrand TX³ 403033 (2P, 40 A, 30 mA, type AC)

Le Legrand TX³ 403033 est un dispositif différentiel différentiel (DDR) qui déconnecte le circuit en cas de défaut à la terre supérieur à 30 mA . Conçu pour les réseaux monophasés 230 V~ , il protège contre les contacts indirects et contribue à prévenir les incendies causés par les courts-circuits. Sa conception compacte à deux modules et son bouton TEST facilitent l'installation et la maintenance.

Comment utiliser (installation et vérification)

  1. Montage sur rail DIN , en amont des disjoncteurs des circuits à protéger.
  2. Connexion phase et neutre (entrée/sortie) ; supporte jeu de barres et câble avec borne à vis .
  3. Test mensuel : appuyez sur TEST ; s'il ne se déclenche pas, remplacez-le .

Pour les charges avec électronique/entraînements (induction, VE, PV), pensez aux différentiels de type A/F/B .

Avantages

  • Protection des personnes (30 mA) dans les tableaux résidentiels et tertiaires.
  • Installation propre avec jeu de barres + câble et bornes à vis.
  • Le format compact à 2 modules permet de gagner de la place.

Caractéristiques techniques

  • Pôles : 2P | Tension nominale : 230 V~ | Fréquence : 50 Hz
  • Courant nominal (In) : 40 A | Sensibilité (IΔn) : 30 mA | Type : AC
  • Tension d'isolement Ui : 250 V | Uimp : 4 kV
  • Résistance aux courts-circuits (Icw) : 10 kA | Résistance au courant : 0,25 kA
  • Classe de protection : IP20 (en armoire) | IK : IK04
  • Section du conducteur : 0,75–35 mm² (souple) / 0,75–50 mm² (rigide)
  • Dimensions : 35,6 mm (largeur) × 88,9 mm (hauteur) × 77,8 mm (profondeur) | Profondeur d'installation : 44 mm | Largeur : 2 modules
  • Température de service : -25 à 60 ºC | Conservation : -40 à 70 ºC | Niveau de contamination : 2
  • Couleur : Gris RAL 7035 | Sans halogène : Oui
  • Raccordement : borne à vis | Type de raccordement : jeu de barres et câble
  • Marquage des bornes : Non | Sens d'alimentation : haut ou bas

Avec le TX³ 403033, vous ajoutez une barrière de sécurité essentielle pour protéger les personnes, avec un format compact conçu pour les panneaux monophasés.

Tension nominale
180–250 V
230 V
Type de connexion
Barra colectora y cable
Gars
Interrupteur différentiel
Nombre de pôles
2
Type de montage
Carril DIN
Marque
Legrand
Courant nominal
40 A
Couleur
Gris
Classe de protection IP
IP20
Classe de protection IK (résistance aux chocs)
IK04
Largeur
35.6 mm
Hauteur
88.9 mm
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064030335
Profondeur
77.8 mm
Plage de température de fonctionnement
-25–60 °C
Type de courant de défaut
CA
Tension d'isolement nominale Ui
250 V
Résistance aux pics de tension assignée (Uimp)
4 kV
Type sélectif
No
Type de retard de courte durée
No
Résistance aux courts-circuits (Icw)
10 kA
Résistance au courant
0.25 kA
Type de tension
CA
Avec dispositif de verrouillage
Sí
Fréquence
50 Hz
Équipements supplémentaires possibles
No
Largeur en nombre d'espaces modulaires
2
Profondeur d'installation
44 mm
Degré de pollution
2
Section conductrice connectable
0.75–35 mm²
Section de conducteur connectable solide
0.75–50 mm²
Numéro RAL (similaire)
7035
Protection contre les explosions
No
Température de stockage
-40–70 °C
Sens de l'alimentation électrique
Por la parte superior o inferior
Indication des marques des bornes de connexion
No
Conforme aux essais de mise en service (1000 V)
Sí
Sans halogène
Sí
Espace pour l'étiquette/zone d'impression
Sí
Méthode de connexion
Terminal enroscado
Courant nominal de défaut
0.03 A
