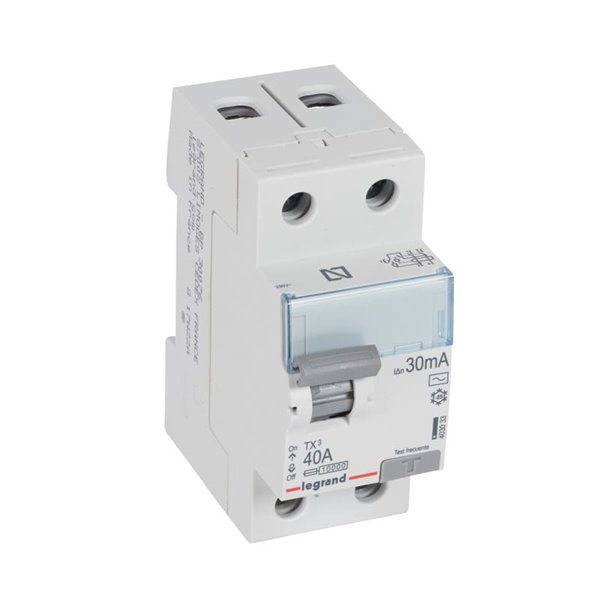

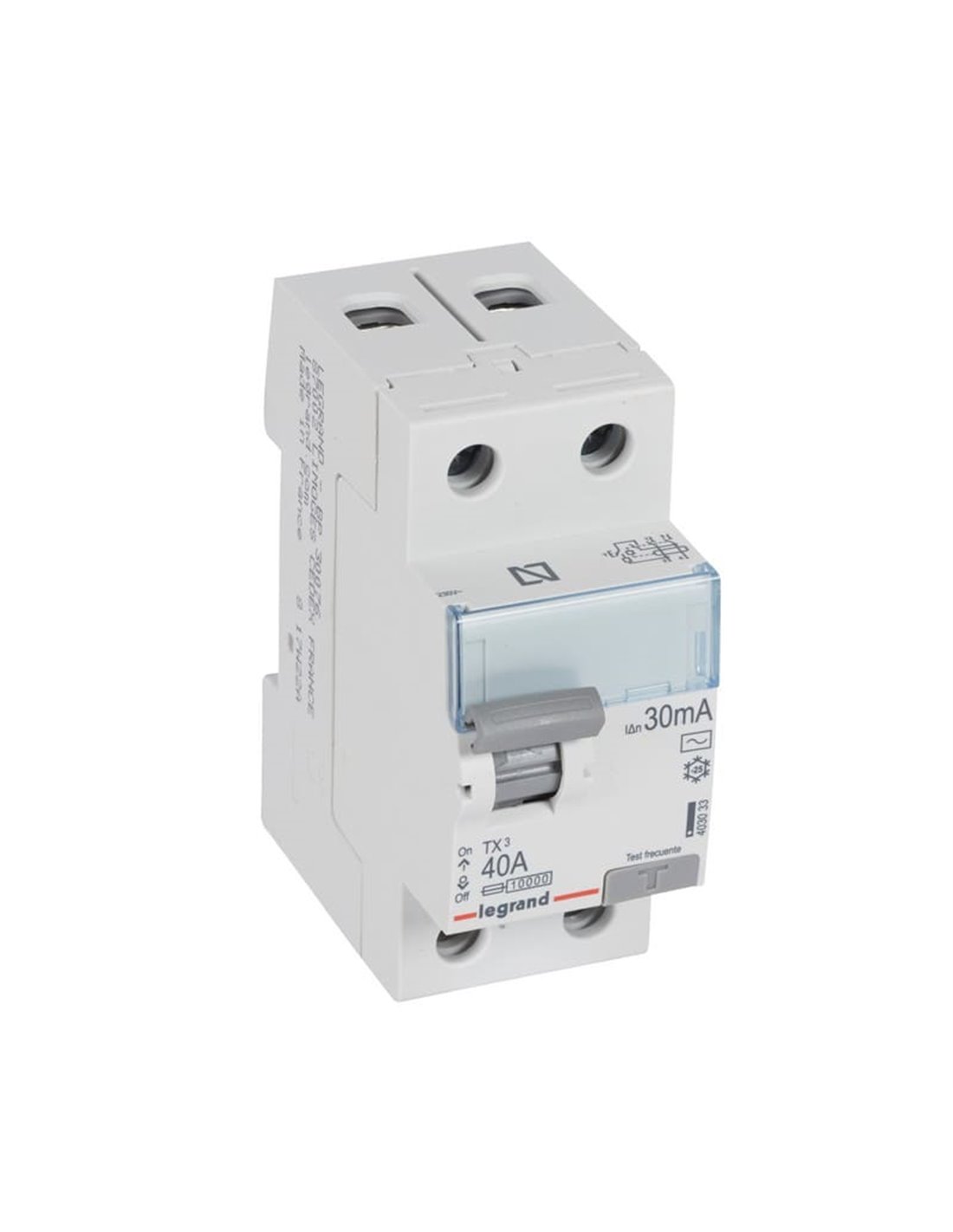

Disjuntor de corrente residual tipo CA Legrand TX³ 403033, 2P 40A 30 mA com botão de teste
Disjuntor de corrente residual tipo CA Legrand TX³ 403033, 2P 40A 30 mA com botão de teste
- Legrand - Disjuntor de corrente residual tipo CA Legrand TX3 2P 40A 30mA | LeonLeds

Disjuntor de corrente residual tipo CA Legrand TX³ 403033, 2P 40A 30 mA com botão de teste - Legrand

Referência
403033
30,10 € 31,68 € -5%
Com IVA

O disjuntor diferencial Legrand TX³ 403033 é um disjuntor diferencial bipolar para painéis monofásicos que protege as pessoas contra fugas de corrente . Com 40 A nominais, sensibilidade de 30 mA e tipo CA , ele corta a alimentação elétrica caso detecte uma falha à terra, prevenindo choques e reduzindo o risco de incêndio . É montado em trilho DIN , ocupa 2 módulos e possui um botão TEST para verificação mensal. Admite conexão por barramento e cabo , terminais de parafuso e conexão de terminais de até 35/50 mm² (flexível/sólido). É a solução ideal como disjuntor diferencial geral em residências ou locais com cargas padrão (iluminação, tomadas, pequenos motores).



Legrand TX³ 403033 diferencial (2P, 40 A, 30 mA, tipo CA)

O Legrand TX³ 403033 é um dispositivo de corrente residual (RCD) que desconecta o circuito ao detectar uma falha à terra superior a 30 mA . Projetado para redes monofásicas de 230 V~ , ele protege contra contato indireto e ajuda a prevenir incêndios causados por curto-circuitos. Seu design compacto de dois módulos e o botão TEST facilitam a instalação e a manutenção.

Como usar (instalação e verificação)

  1. Montagem em trilho DIN , a montante dos disjuntores dos circuitos a serem protegidos.
  2. Conexão de fase e neutro (entrada/saída); suporta barramento e cabo com terminal de parafuso .
  3. Teste mensal : pressione TEST ; se não disparar, substitua-o .

Para cargas com eletrônicos/acionamentos (indução, EV, PV), considere diferenciais do tipo A/F/B .

Vantagens

  • Proteção de pessoas (30 mA) em painéis residenciais e terciários.
  • Instalação limpa com barramento + cabo e terminais de parafuso.
  • O formato compacto de 2 módulos economiza espaço.

Características técnicas

  • Pólos : 2P | Tensão nominal : 230 V~ | Frequência : 50 Hz
  • Corrente nominal (In) : 40 A | Sensibilidade (IΔn) : 30 mA | Tipo : CA
  • Tensão de isolamento Ui : 250 V | Uimp : 4kV
  • Resistência de curto-circuito (Icw) : 10 kA | Resistência de corrente : 0,25 kA
  • Classe de proteção : IP20 (em gabinete) | IK : IK04
  • Seção transversal do condutor : 0,75–35 mm² (flexível) / 0,75–50 mm² (sólido)
  • Dimensões : 35,6 mm (largura) × 88,9 mm (altura) × 77,8 mm (profundidade) | Profundidade de instalação : 44 mm | Largura : 2 módulos
  • Temperatura de serviço : -25 a 60 ºC | Armazenamento : -40 a 70 ºC | Nível de contaminação : 2
  • Cor : Cinza RAL 7035 | Sem halogênio : Sim
  • Conexão : terminal de parafuso | Tipo de conexão : barramento e cabo
  • Marcação do terminal : Não | Direção de alimentação : superior ou inferior

Com o TX³ 403033 você adiciona uma barreira de segurança essencial para proteger pessoas, com um formato compacto projetado para painéis monofásicos.

Tensão nominal
180–250 V
230 V
Tipo de conexão
Barra colectora y cable
Cara
Interruptor diferencial
Número de polos
2
Tipo de montagem
Carril DIN
Marca
Legand
Corrente nominal
40 A
Cor
Cinzento
Classe de proteção IP
IP20
Classe de proteção IK (resistente a choques)
IK04
Largura
35.6 mm
Altura
88.9 mm
Classificação
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064030335
Profundidade
77.8 mm
Intervalo de temperatura de funcionamento
-25–60 °C
Tipo de corrente de falha
CA
Tensão nominal de isolamento Ui
250 V
Resistência a picos de tensão nominal (Uimp)
4 kV
Tipo seletivo
No
Tipo de atraso de curta duração
No
Resistência ao curto-circuito (Icw)
10 kA
Resistência à corrente
0.25 kA
Tipo de tensão
CA
Com dispositivo de bloqueio
Sí
Frequência
50 Hz
Equipamentos adicionais possíveis
No
Largura em número de espaços modulares
2
Profundidade de instalação
44 mm
Grau de poluição
2
Secção de condutor conectável
0.75–35 mm²
Secção de condutor sólido conectável
0.75–50 mm²
Número RAL (semelhante)
7035
Proteção contra explosões
No
Temperatura de armazenamento
-40–70 °C
Sentido do fornecimento elétrico
Por la parte superior o inferior
Indicação das marcas dos terminais de ligação
No
De acordo com os testes de colocação em serviço (1000 V)
Sí
Sem halogéneos
Sí
Espaço da etiqueta/área de impressão
Sí
Método de conexão
Terminal enroscado
Corrente nominal de falha
0.03 A
