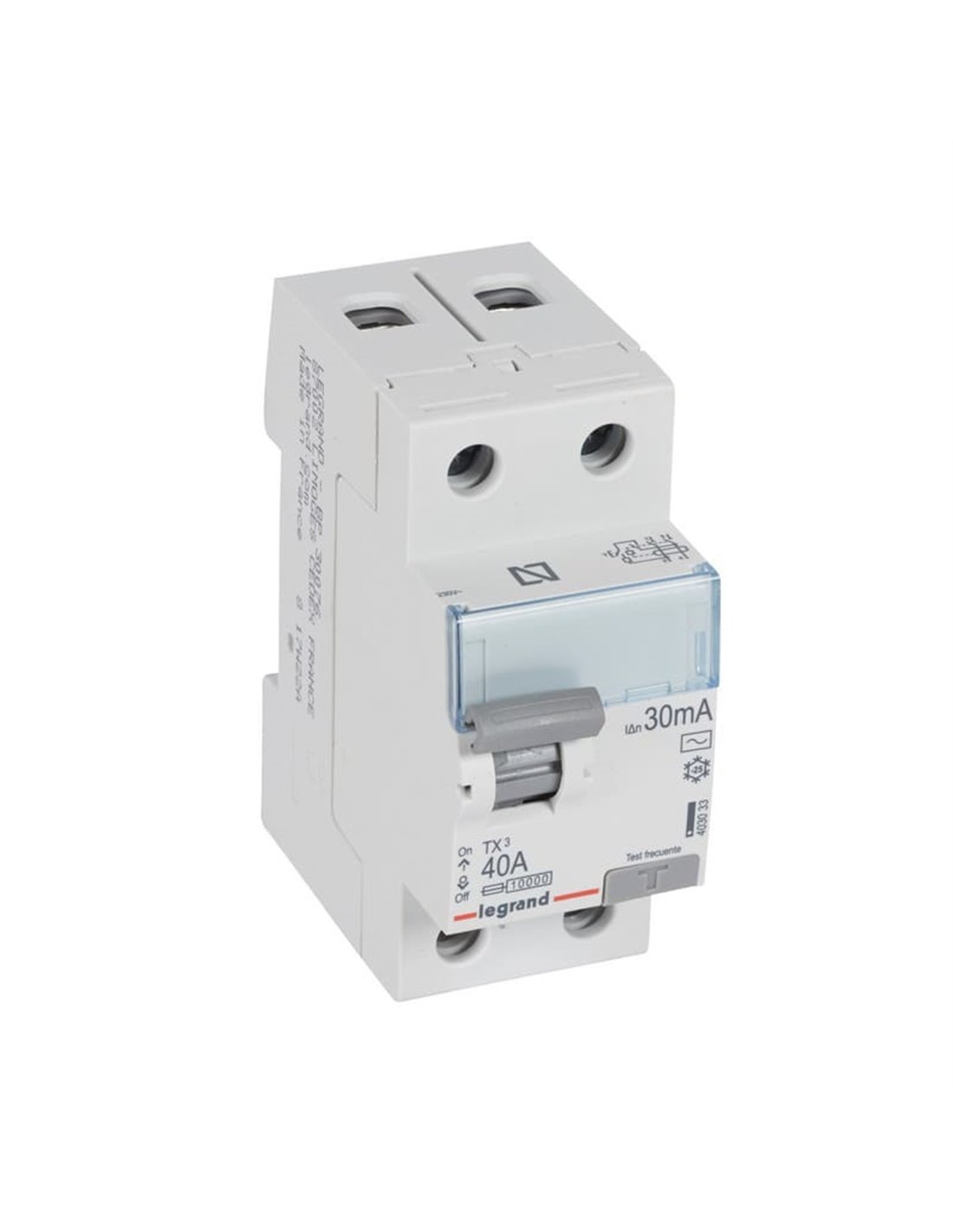

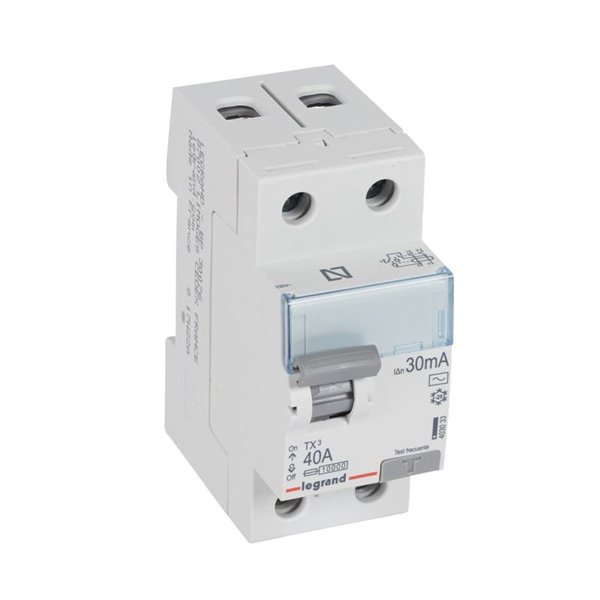

Diferencial Legrand TX³ 403033, 2P 40A 30 mA Tipo AC con botón TEST
Diferencial Legrand TX³ 403033, 2P 40A 30 mA Tipo AC con botón TEST
- Legrand - Diferencial Legrand TX3 2P 40A 30 mA Tipo AC | LeonLeds

Interruptor diferencial Legrand TX³ 403033, 2P 40A 30 mA Tipo AC con botón TEST - Legrand

Referencia
403033
29,61 € 31,17 € -5%
IVA incluido

El diferencial Legrand TX³ 403033 es un RCD de 2 polos para cuadros monofásicos que protege a las personas frente a fugas de corriente. Con 40 A nominales, sensibilidad 30 mA y tipo AC, corta la alimentación si detecta una derivación a tierra, evitando descargas y reduciendo el riesgo de incendio. Se monta en carril DIN, ocupa 2 módulos y dispone de botón TEST para verificación mensual. Admite conexión por barra colectora y cable, bornes roscados y embornamiento hasta 35/50 mm² (flex/sólido). Es la solución idónea como diferencial general en vivienda o local con cargas estándar (iluminación, enchufes, pequeños motores).



Diferencial Legrand TX³ 403033 (2P, 40 A, 30 mA, tipo AC)

El Legrand TX³ 403033 es un interruptor diferencial que desconecta el circuito al detectar una fuga a tierra superior a 30 mA. Diseñado para redes 230 V~ monofásicas, protege frente a contactos indirectos y ayuda a evitar incendios por derivaciones. Su construcción compacta de 2 módulos y el botón TEST facilitan instalación y mantenimiento.

Cómo se usa (instalación y verificación)

  1. Montaje en carril DIN, aguas arriba de los magnetotérmicos de los circuitos a proteger.
  2. Conexión de fase y neutro (entrada/salida); admite barra colectora y cable con terminal enroscado.
  3. Test mensual: pulsa TEST; si no dispara, sustitúyelo.

Para cargas con electrónica/variadores (inducción, EV, FV), valora diferenciales tipo A/F/B.

Ventajas

  • Protección de personas (30 mA) en cuadros residenciales y terciarios.
  • Instalación limpia con barra colectora + cable y bornes roscados.
  • Formato compacto de 2 módulos que ahorra espacio.

Características técnicas

  • Polos: 2P | Tensión nominal: 230 V~ | Frecuencia: 50 Hz
  • Intensidad nominal (In): 40 A | Sensibilidad (IΔn): 30 mA | Tipo: AC
  • Tensión de aislamiento Ui: 250 V | Uimp: 4 kV
  • Resistencia al cortocircuito (Icw): 10 kA | Resistencia a la corriente: 0,25 kA
  • Grado de protección: IP20 (en cuadro) | IK: IK04
  • Sección de conductor: 0,75–35 mm² (flex) / 0,75–50 mm² (sólido)
  • Dimensiones: 35,6 mm (ancho) × 88,9 mm (alto) × 77,8 mm (prof.) | Profundidad de instalación: 44 mm | Ancho: 2 módulos
  • Temperatura de servicio: -25 a 60 ºC | Almacenamiento: -40 a 70 ºC | Grado de contaminación: 2
  • Color: Gris RAL 7035 | Libre de halógenos: Sí
  • Conexión: terminal enroscado | Tipo de conexión: barra colectora y cable
  • Marcado de bornes: No | Sentido de suministro: por la parte superior o inferior

Con el TX³ 403033 añades una barrera esencial de seguridad para proteger a las personas, con un formato compacto pensado para cuadros monofásicos.

Voltaje nominal
180–250 V
Tipo de conexión
Barra colectora y cable
Tipo
Interruptor diferencial
Número de polos
2
Tipo de montaje
Carril DIN
Marca
Legrand
Corriente nominal
40 A
Color
Gris
Clase de protección IP
IP20
Clase de protección IK (resistente a golpes)
IK04
Anchura
35.6 mm
Altura
88.9 mm
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064030335
Profundidad
77.8 mm
Rango de temperatura de funcionamiento
-25–60 °C
Tensión nominal
230 V
Tipo de corriente de fallo
CA
Tensión de aislamiento nominal Ui
250 V
Resistencia a picos de tensión asignada (Uimp)
4 kV
Tipo selectivo
No
Tipo de retardo de corta duración
No
Resistencia al cortocircuito (Icw)
10 kA
Resistencia a la corriente
0.25 kA
Tipo de tensión
CA
Con dispositivo de bloqueo
Sí
Frecuencia
50 Hz
Equipos adicionales posibles
No
Ancho en número de espacios modulares
2
Profundidad de instalación
44 mm
Grado de contaminación
2
Sección de conductor conectable
0.75–35 mm²
Sección de conductor conectable sólido
0.75–50 mm²
Número RAL (similar)
7035
Protección contra explosiones
No
Temperatura de almacenamiento
-40–70 °C
Sentido del suministro eléctrico
Por la parte superior o inferior
Indicación de marcas de los bornes de conexión
No
Conforme a las pruebas de puesta en servicio (1000 V)
Sí
Libre de halógenos
Sí
Espacio de la etiqueta/área de impresión
Sí
Método de conexión
Terminal enroscado
Corriente nominal de fallo
0.03 A
