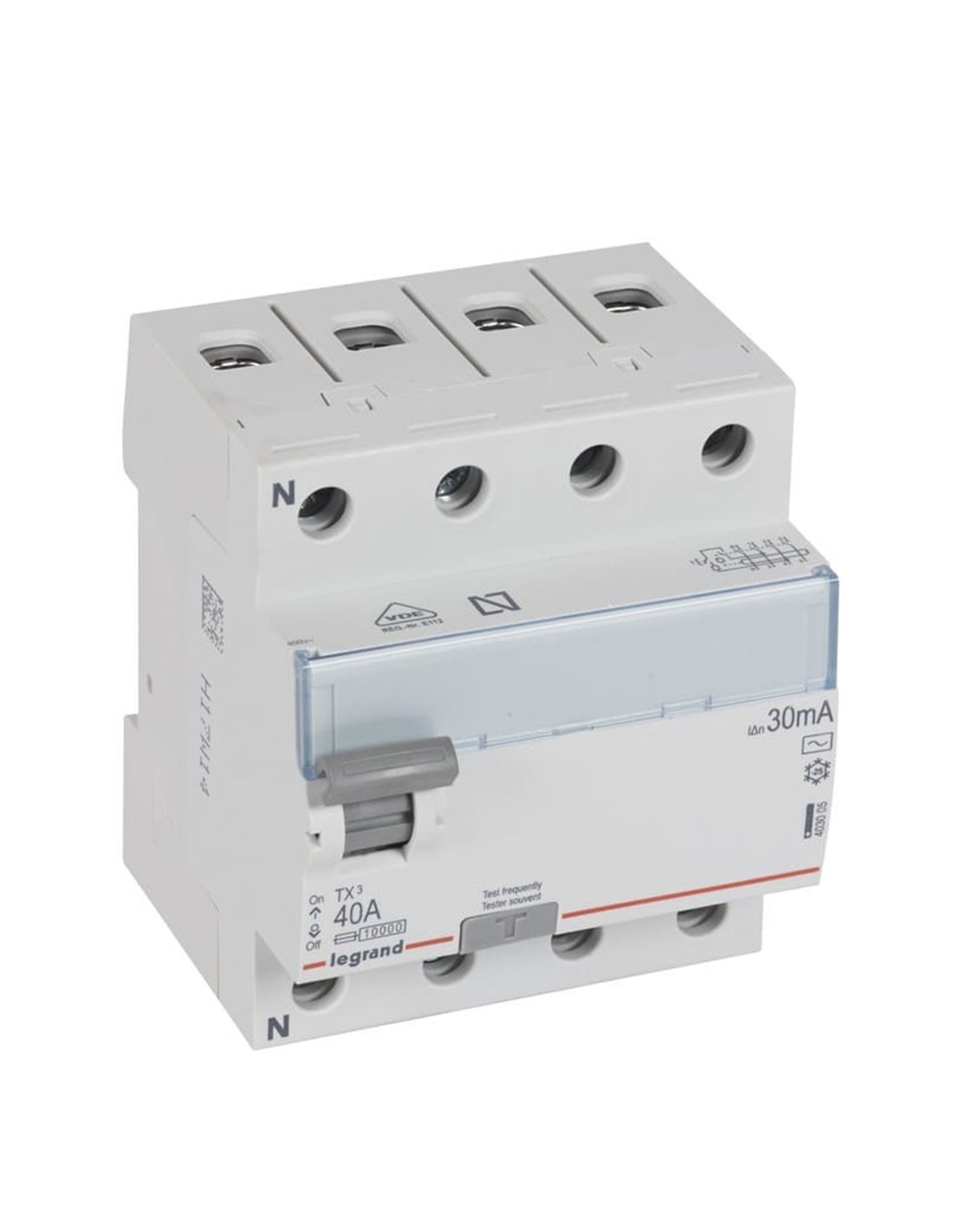

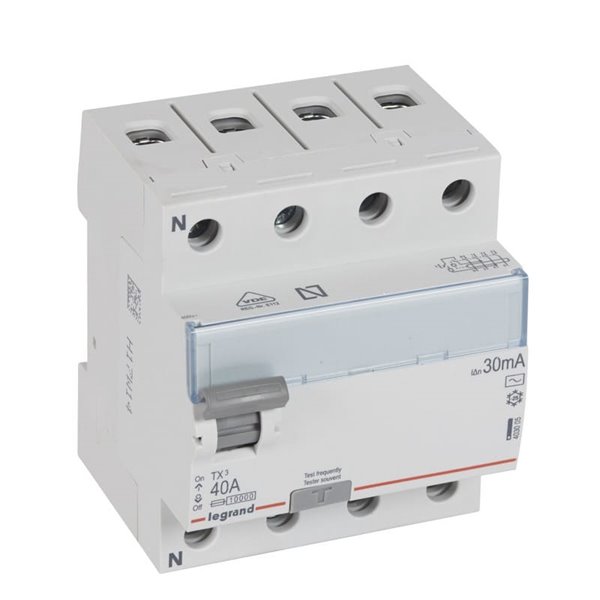

Differenzschalter Legrand TX³ 403005 (4P, 40 A, 30 mA, Typ AC)

Der Legrand TX³ 403005 ist ein Differenzschalter (RCD/RCCB), der den Stromkreis trennt, wenn er eine Fehlstrom von mehr als 30 mA erkennt. Mit 40 A Nennstrom und Typ AC, schützt er vor indirekten Berührungen und reduziert das Risiko von Bränden durch Fehlerströme. Entwickelt für Schalter in Wohnungen und für den tertiären Sektor, arbeitet er in Netzen bis 400 V~ und entspricht UNE-EN 61008-1.

Wie es funktioniert und wie es verwendet wird

• Funktion: vergleicht den ein-/ausgehenden Strom; wenn es eine Abweichung (Fehlerstrom) gibt, trennen in Millisekunden.
• Installation: auf DIN-Schiene, stromaufwärts von den Leitungsschutzschaltern der jeweiligen Schaltgruppe; akzeptiert Speisebusse.
• Überprüfung: Drücken Sie einmal monatlich die TEST-Taste; wenn der Differenzschalter nicht auslöst, muss er ersetzt werden.

Wann wählen

• Empfindlichkeit 30 mA: empfohlen für Personenschutz in Wohn- und tertiären Anwendungen.
• Typ AC: geeignet für konventionelle Lasten (einfache resistive/induktive). Für Lasten mit Elektronik (EV, Induktion, Umrichter), beurteilen Sie Typ A/F/B.
• 40 A: wenn der Betriebsstrom und der Bus des Schaltschranks dies erfordern.

Technische Eigenschaften

• Polen: 4P (Neutralleiter links) | Spannung: bis zu 400 V~ (50 Hz)
• Nennstrom (In): 40 A | Empfindlichkeit (IΔn): 30 mA | Typ: AC
• Norm: UNE-EN 61008-1 | IP20 (installiert im Schaltschrank) | Breite: 4 Module
• Verkabelung: mit Schraubanschlüssen; akzeptiert Speisebusse; typische Kapazität bis 25 mm² flexibel / 35 mm² starr
• Zubehör: Etikettenträger | TEST-Taste | (keine zusätzlichen Module)

Mit dem TX³ 403005 fügen Sie dem Schrank eine wesentliche Sicherheit zum Schutz von Menschen hinzu, mit einfacher Installation und klarer Wartung dank der integrierten TEST.-Taste.
