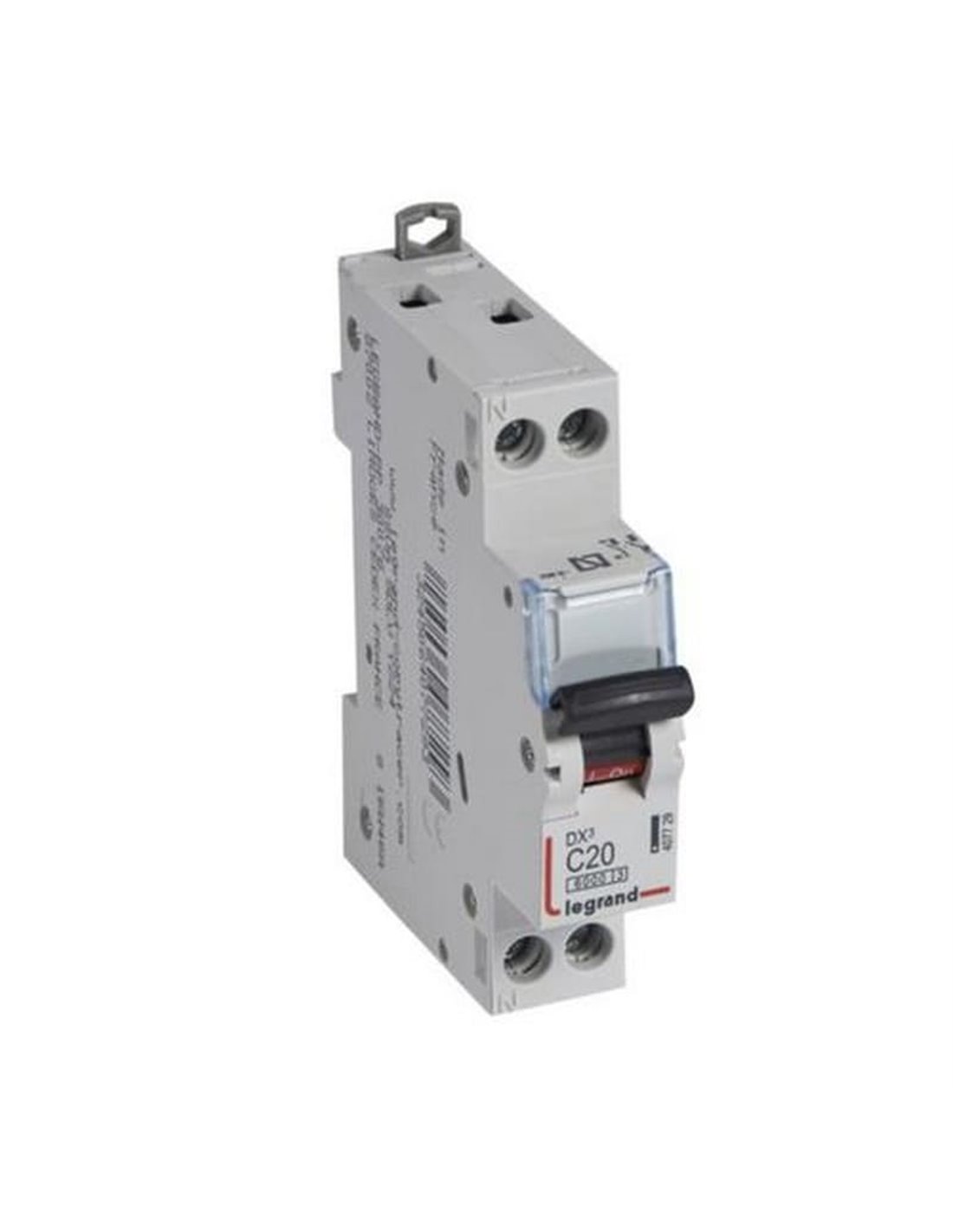

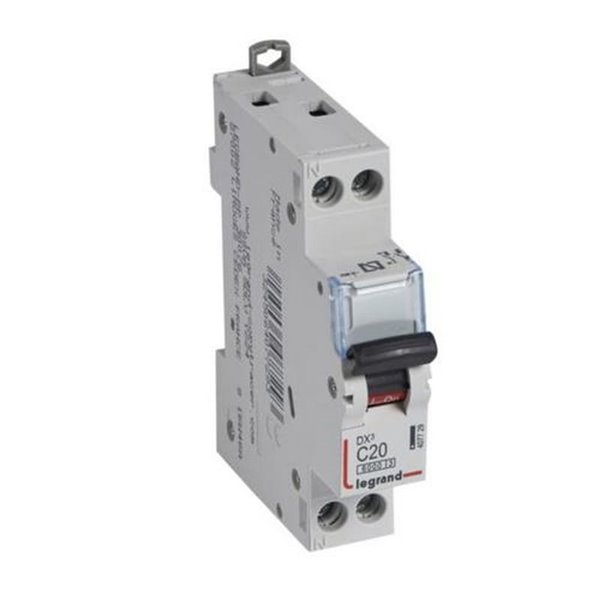

Interruptor magnetotérmico Legrand DX³ 407729E, P+N, C20, 6/10 kA, 230 V, 1 módulo
Interruptor magnetotérmico Legrand DX³ 407729E, P+N, C20, 6/10 kA, 230 V, 1 módulo
- Legrand - Magnetothermischer Schalter DX3 P+N C20 6/10 kA | LeonLeds

Magnetothermischer Schalter Legrand DX³ 407729E, P+N, C20, 6/10 kA, 230 V, 1 Modul - Legrand

Artikel-Nr.
407729E
16,64 €
MwSt. inklusive
oder schneller Einkauf mit

Der magnetothermische Schalter Legrand DX³ 407729E schützt den Stromkreis vor Überlastungen und Kurzschlüssen. P+N-Konfiguration (geschützte Phase und schaltbarer Neutralleiter) mit 20 A, Kurve C und 6/10 kA Ausschaltvermögen für 230 V~. Sein Design von 1 Modul spart Platz im Schaltschrank, wird auf der DIN-Schiene montiert und akzeptiert Sammlerleisten (Kamm) und Kabel in verschraubten Anschlüssen. Es enthält IP20, halogenfreie Materialien und ermöglicht ein schnelles Reset über einen Hebel. Ideal für dedizierte Steckdosen und Leitungen mit mäßigen Anlaufströmen, bietet Zuverlässigkeit und Sicherheit für die Installation.



Magnetothermischer Schalter Legrand DX³ 407729E (P+N, C20, 6/10 kA, 1 Modul)

Der DX³ 407729E bietet thermischen Schutz gegen Überlastungen und magnetischen Schutz gegen Kurzschlüsse. Mit 20 A und Kurve C verarbeitet er mäßige Anlaufströme, um unangenehme Auslösungen zu vermeiden, und reagiert schnell auf Fehler, wodurch die Verdrahtung und die Geräte geschützt werden. Die P+N-Konfiguration schaltet Phase und Neutralleiter gleichzeitig (schaltbarer Neutralleiter) und erleichtert die Wartung, während die Sicherheit erhöht wird.

Wichtige Vorteile

  • 1-Modul-Format: Maximale Dichte auf der DIN-Schiene.
  • P+N: Gleichzeitige Abschaltung von Phase und Neutralleiter.
  • 6/10 kA Ausschaltvermögen zur Erfüllung von Vorschriften und Serviceanforderungen.
  • Schnellanschluss: Sammlerleiste (Kamm) und Kabel in verschraubten Anschlüssen.

Empfohlene Anwendungen

  • Dedizierte Steckdosen und Leitungen bis 230 V und 20 A.
  • Stromkreise mit mäßigen Spitzen (Kurve C).

Technische Spezifikationen

  • Referenz: 407729E | Serie: DX³
  • Pole: P+N (1 Modul) | Nennstrom: 20 A (C20)
  • Ausschaltvermögen: 6/10 kA (gemäß Anwendungsnorm)
  • Spannung: 230 V~ | Frequenz: 50–60 Hz
  • IP: IP20 | Halogenfrei | Montage: DIN-Schiene
  • Anschluss: Sammlerleiste und Kabel (verschraubte Anschlüsse)

Zum Schutz von Personen installieren Sie ihn stromabwärts von einem diffentialen Schalter 30 mA des geeigneten Typs.

Neutralleiteranschluss
Ja (umschaltbarer Neutralleiter)
Höhe
88 mm
Breite in modularen Einheiten
1
Breite
17,8 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167593946
Farbe
Grau
Nennstrom
20 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
2 (P+N)
Anzahl der geschützten Pole
1 (Phase)
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6/10 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
6/10 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
210–250 V
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
