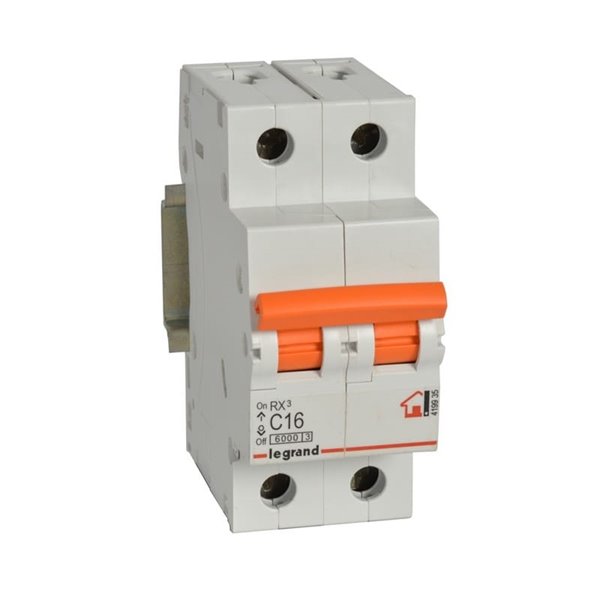

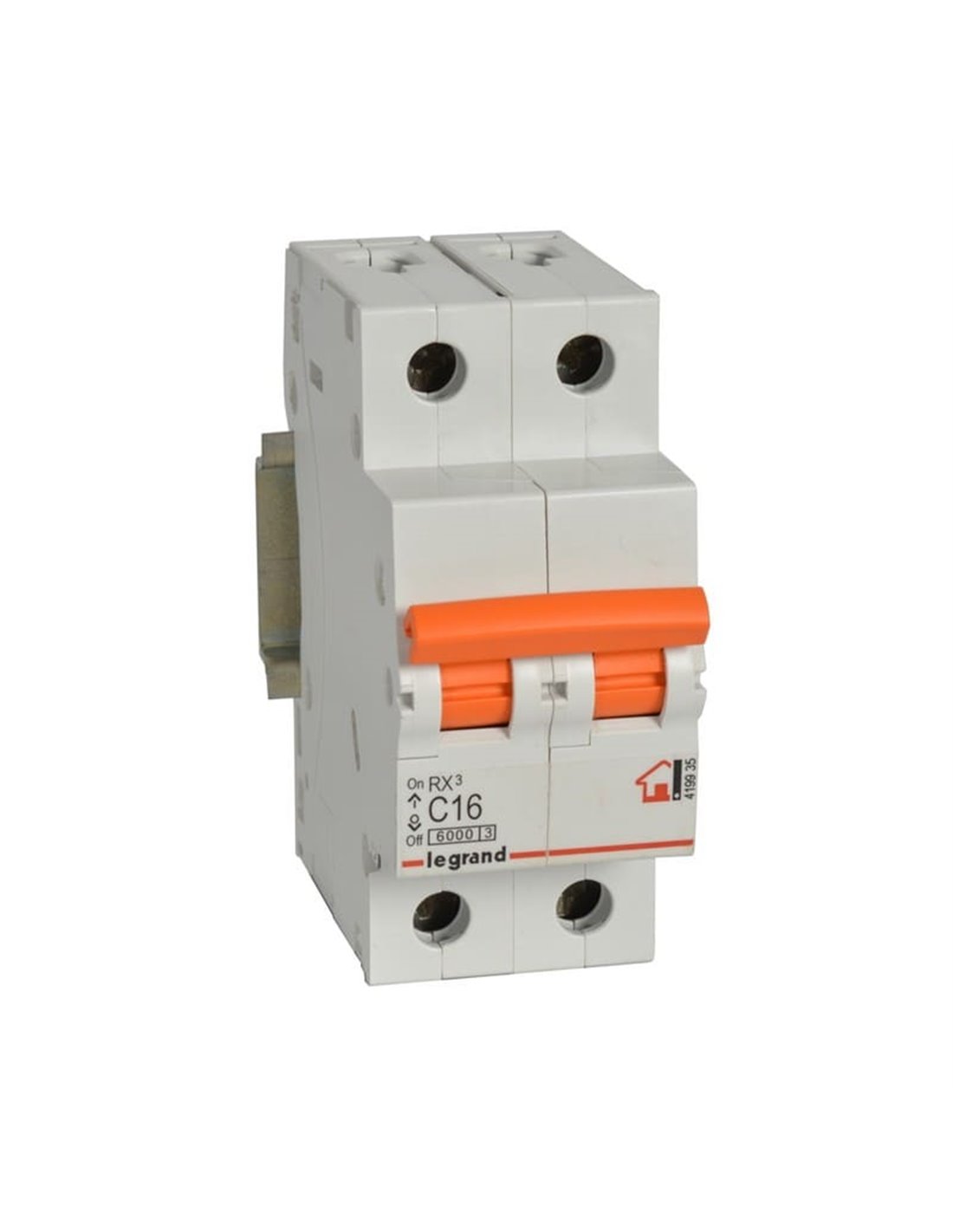

Interruptor magnetotérmico RX³ 2P (doble polo, borne del neutro a la izquierda) 16 A curva C 6 kA Legrand - Legrand

Referencia

Referencia 419935E

6,66 €

IVA incluido

El interruptor magnetotérmico Legrand RX³ 2P 16 A versión E ofrece protección completa de doble polo para circuitos de vivienda. Su diseño versión E permite una alimentación invertida o alineación con cuadros eléctricos que requieren esta disposición. Dispone de curva C y poder de corte 6 kA según la norma UNE-EN 60898-1. Incluye 2 módulos DIN, conexión por terminal enroscado o barra colectora, IP20, IK04, Ui 400 V y Uimp 4 kV.

Descripción
Características

Interruptor magnetotérmico Legrand RX³ 2P 16 A curva C 6 kA (versión E – alimentación invertida)

El Legrand RX³ 2P 16 A versión E está diseñado para garantizar la protección eléctrica en instalaciones residenciales, ofreciendo desconexión simultánea de fase y neutro. Esta versión E está pensada para cuadros eléctricos donde la alimentación se realiza por el lado opuesto o se requiere coherencia con otros dispositivos “E”.

Características

Intensidad nominal: 16 A.
Curva de disparo: C (adecuada para circuitos con arranque moderado).
Configuración: 2P (doble polo protegido).
Versión: E – con orientación invertida para cuadros eléctricos específicos.
Poder de corte: 6 kA a 230/400 V.
Norma: UNE-EN 60898-1.
Montaje: Carril DIN.
Conexión: Terminal enroscado o barra colectora y cable.

Especificaciones técnicas

Tensión nominal: 400 V.
Tensión de aislamiento (Ui): 400 V.
Resistencia a picos (Uimp): 4 kV.
Frecuencia: 50-60 Hz.
Clase de limitación de energía: 3.
Grado de contaminación: 2.
Grado de protección: IP20.
Resistencia al impacto: IK04.
Color: Gris RAL 7035 | Libre de halógenos.
Dimensiones: 34,6 × 88,8 × 77,3 mm (an × al × pr).
Profundidad de instalación: 44 mm.
Temperatura de servicio: –25 °C a 60 °C.

Usos y aplicaciones

El RX³ 2P 16 A versión E es ideal para proteger circuitos de tomas e iluminación en viviendas que requieren alimentación invertida o continuidad con magnetotérmicos 1P+NG. Su doble polo ofrece mayor aislamiento y seguridad en cada disparo.

Instalación y mantenimiento

Montaje sobre carril DIN estándar.
Admite alimentación superior o inferior (versión E optimizada para entrada invertida).
No requiere mantenimiento, solo comprobación periódica de disparo.

Confía en la gama Legrand RX³ para una instalación segura, modular y de alta fiabilidad. El modelo 2P 16 A versión E es la opción ideal para cuadros con orientación específica.

Voltaje nominal: 360-440 V
Tipo de conexión: Barra colectora y cable
Tipo: Interruptor magnetotérmico
Número de polos: 2
Tipo de montaje: Carril DIN
Marca: Legrand
Corriente nominal: 16 A
Color: Gris
Clase de protección IP: IP20
Clase de protección IK (resistente a golpes): IK04
Anchura: 34.6 mm
Altura: 88.8 mm
Clasificación: MAGNET./DIF.VIVIENDA
Código de barras EAN: 8424167614696
Profundidad: 77.3 mm
Normas: UNE-EN 60898-1
Rango de temperatura de funcionamiento: -25 a 60 °C
Tensión nominal: 400 V
Tensión de aislamiento nominal Ui: 400 V
Resistencia a picos de tensión asignada (Uimp): 4 kV
Tipo de tensión: CA
Con dispositivo de bloqueo: No
Frecuencia: 50-60 Hz
Equipos adicionales posibles: No
Ancho en número de espacios modulares: 2
Profundidad de instalación: 44 mm
Grado de contaminación: 2
Número RAL (similar): 7035
Protección contra explosiones: No
Temperatura de almacenamiento: -25-60 °C
Sentido del suministro eléctrico: Por la parte superior o inferior
Indicación de marcas de los bornes de conexión: No
Libre de halógenos: Sí
Espacio de la etiqueta/área de impresión: No
Método de conexión: Terminal enroscado
Curva de disparo: C
Número de polos protegidos: 2
Poder de corte asignado Icn según EN 60898 a 230 V: 6 kA
Clase de limitación de energía: 3
Montaje empotrado: Sí
Acoplamiento de conductor neutro: Sí
Tipo de dispositivo: Interruptor magnetotérmico
Número de módulos: 2
