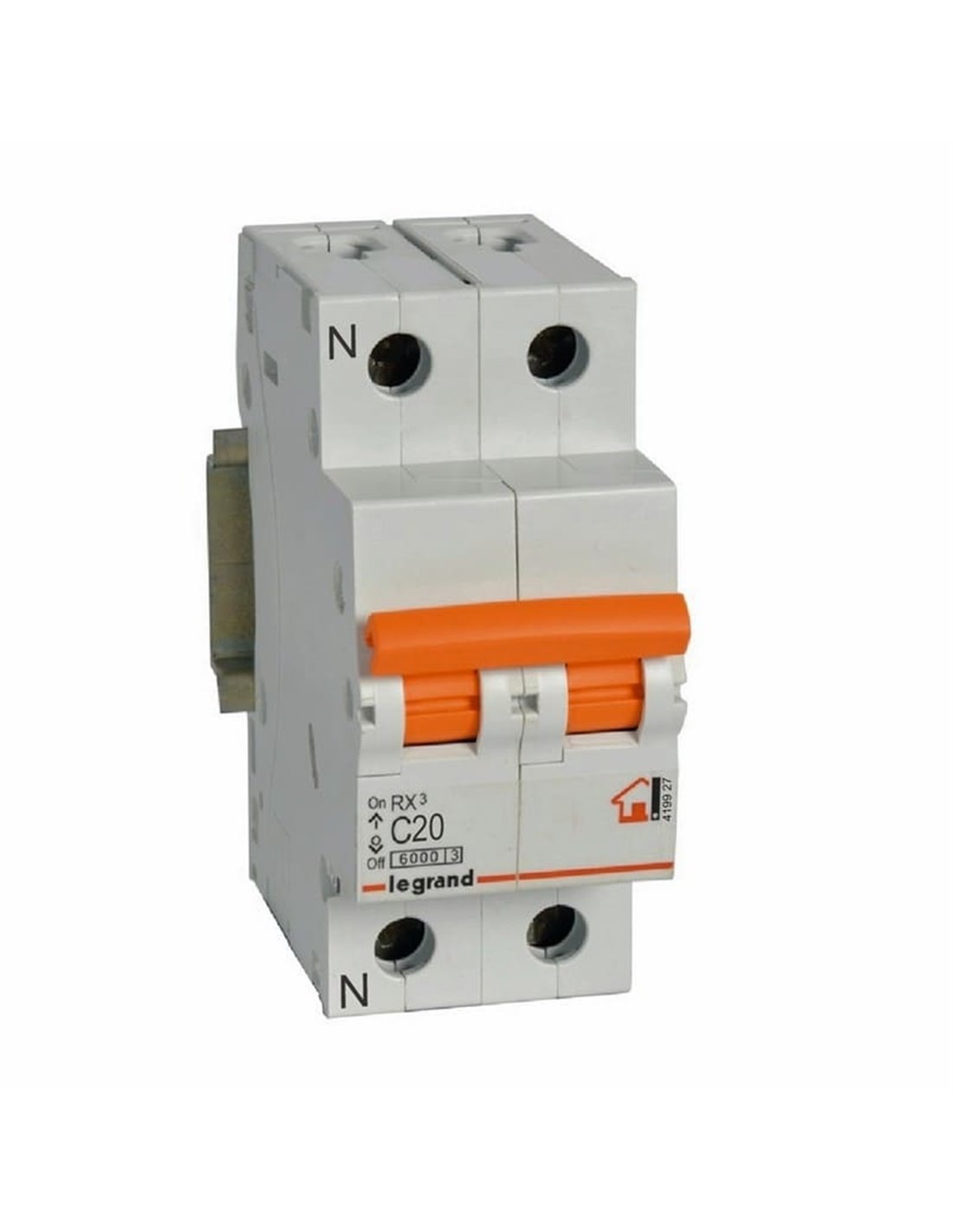

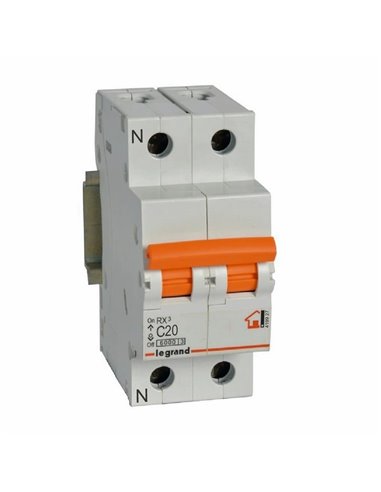

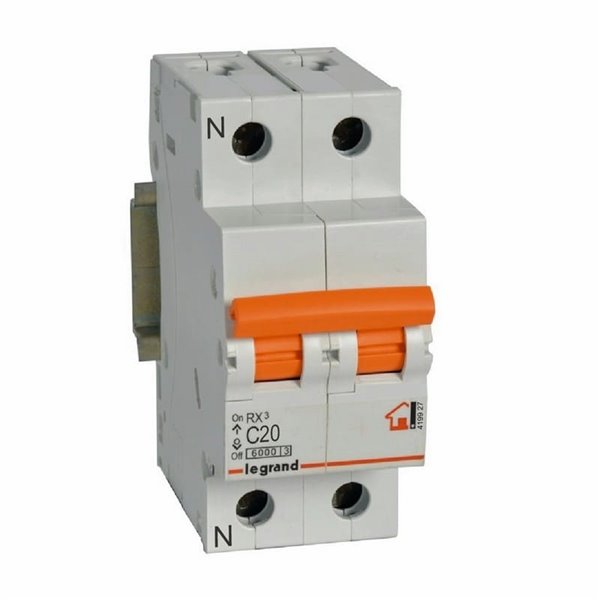

Interruptor magnetotérmico vivienda Legrand RX³ 1P+N (neutro a la derecha) 20 A curva C 6 kA - Legrand

Interruptor magnetotérmico Legrand RX³ 1P+N 20 A: protección fiable para tu vivienda

El Legrand RX³ magnetotérmico 1P+N 20 A es una solución de protección eléctrica concebida para entornos residenciales que exigen fiabilidad, seguridad y facilidad de instalación. Esta unidad de la gama RX³ de Legrand ofrece alto rendimiento con unas dimensiones y configuración optimizadas para cuadros eléctricos domésticos.

Características

• Intensidad nominal: 20 A.
• Configuración: 1 polo + neutro (1P+N).
• Curva de disparo: tipo C, ideal para cargas con moderadas corrientes de irrupción.
• Poder de corte: 6 kA (según norma UNE-EN 60898-1) para máxima seguridad frente a cortocircuitos.
• Ocupa 2 módulos DIN de 17,5 mm cada uno.
• Montaje sobre carril DIN simétrico, con bornes para cables hasta 35 mm² (rígido) o 25 mm² (flexible).
• Grado de protección IP20, apto para cuadros eléctricos interiores.

Especificaciones

• Normativa: UNE-EN 60898-1.
• Frecuencia: 50/60 Hz.
• Tensión nominal de empleo: 230 V en instalación monofásica.
• Número de polos totales: 2 (1 polo + neutro).
• Grado de contaminación: 2.
• Clase de limitación de energía: 3.

Usos y estilos de aplicación

Este interruptor es especialmente adecuado para proteger circuitos de uso doméstico tales como tomas de corriente generales, lavadora, lavavajillas, termo eléctrico, iluminación o pequeños electrodomésticos. Su diseño en la serie RX³ lo hace idóneo para instalaciones que requieren fiabilidad y compacidad sin renunciar a una marca de referencia como Legrand.

Instalación y consejos

Instala el equipo sobre carril DIN simétrico junto a otros módulos de la gama RX³. Asegúrate de que el neutro está conectado correctamente al polo indicado. Utiliza cableado de sección adecuada (por ejemplo 4 mm² para tomas generales según reglamento) y respetar los criterios de protección acorde a la intensidad nominal de 20 A. Marca los circuitos en el cuadro eléctrico y verifica que el valor de la curva tipo C se adapte a la carga prevista para evitar disparos innecesarios.

Compatibilidad y mantenimiento

Compatible con cuadros eléctricos residenciales estándar y con otros dispositivos de protección modulados de la gama RX³ de Legrand. No requiere mantenimiento especial: basta con accionar el interruptor periódicamente para comprobar su correcto funcionamiento visual y, en caso de disparo, investigar la causa (sobrecarga o cortocircuito) antes de rearmarlo.

**Nota**: También disponible en otras intensidades (10 A, 16 A, 25 A…) dentro de la gama RX³, lo que te permite armonizar protección en tu instalación sin variar marca ni formato.

Solicita ya este interruptor en tu cuadro de protección para asegurar la seguridad de tu vivienda con la garantía y respaldo de Legrand.
