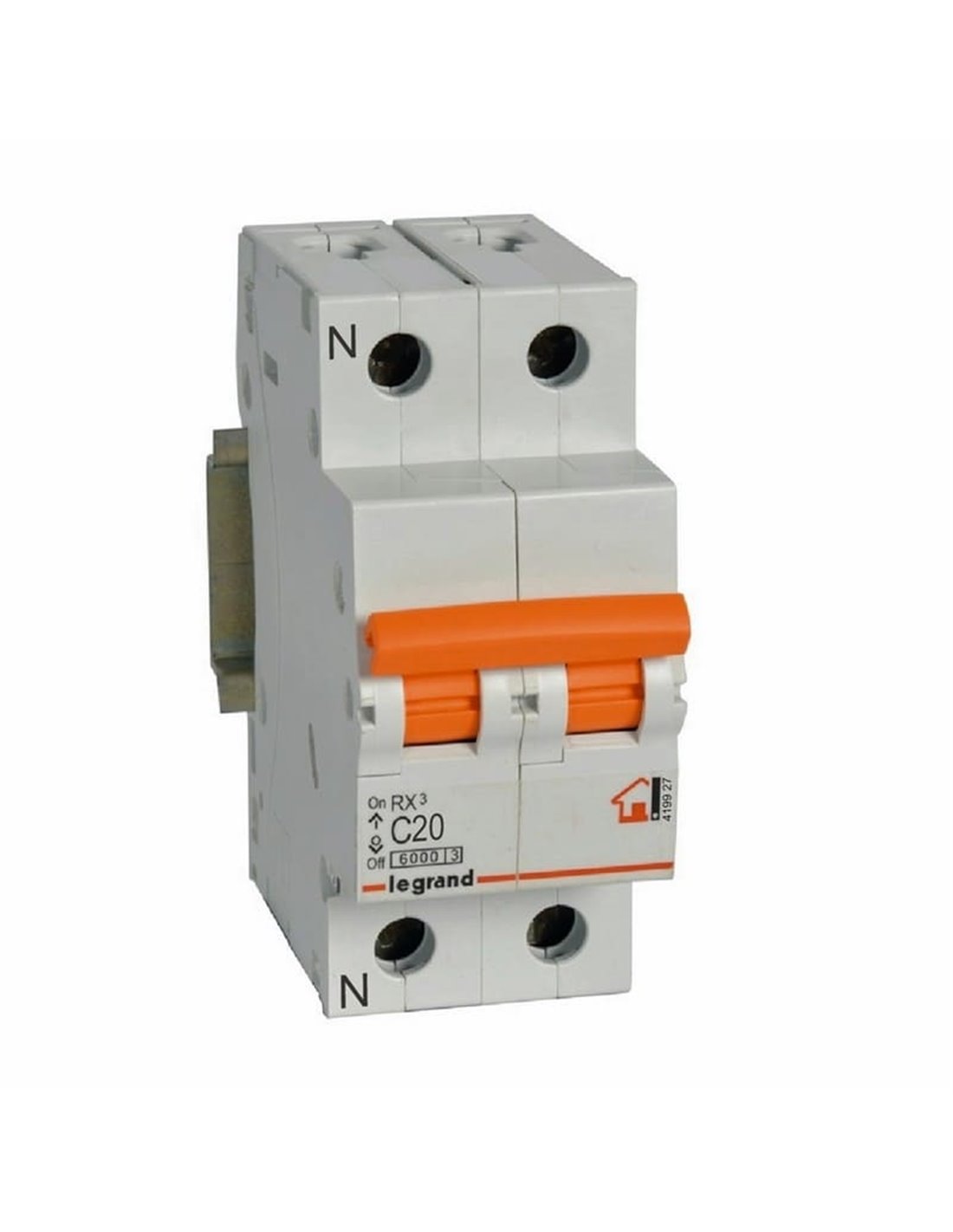

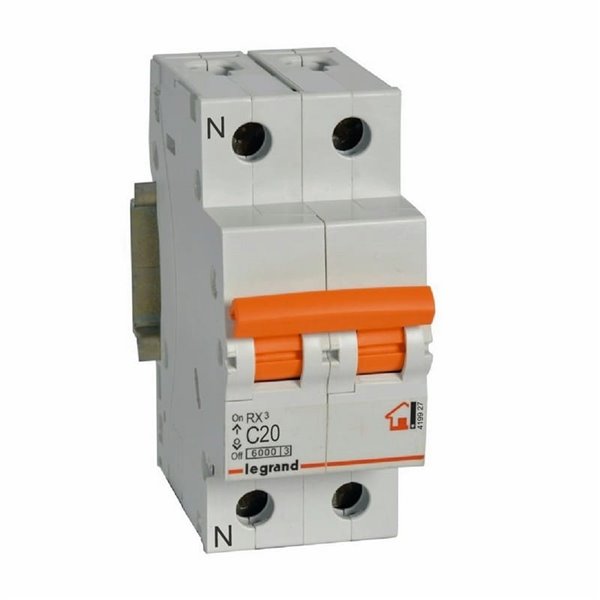

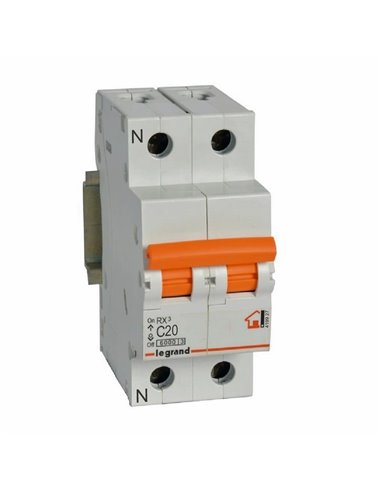

Legrand RX³ 1P+N (Neutro rechts) 20 A Leistungsschutzschalter - Legrand

Legrand RX³ 1P+N 20 A Leistungsschutzschalter: zuverlässiger Schutz für Ihr Zuhause

Der Legrand RX³ Magnetotérmico 1P+N 20 A ist eine elektrische Schutzlösung, die für Wohnumgebungen konzipiert wurde, die Zuverlässigkeit, Sicherheit und einfache Installation erfordern. Diese Einheit der RX³-Serie von Legrand bietet hohe Leistung mit optimierten Abmessungen und Konfigurationen für Wohnverteilungen.

Eigenschaften

• Nennstrom: 20 A.
• Konfiguration: 1 Pol + Neutralleiter (1P+N).
• Auslöseschwelle: Typ C, ideal für Lasten mit moderaten Einschaltströmen.
• Trennvermögen: 6 kA (gemäß UNE-EN 60898-1) für maximale Sicherheit gegen Kurzschlüsse.
• Belegt 2 DIN-Module von jeweils 17,5 mm.
• Befestigung auf symmetrischem DIN-Schienen, mit Klemmen für Kabel bis 35 mm² (starr) oder 25 mm² (flexibel).
• Schutzart IP20, geeignet für Innenverteilungen.

Technische Daten

• Normen: UNE-EN 60898-1.
• Frequenz: 50/60 Hz.
• Nennspannung: 230 V in Einphaseninstallation.
• Anzahl der Pole: 2 (1 Pol + Neutralleiter).
• Verschmutzungsgrad: 2.
• Energiebegrenzungsklasse: 3.

Verwendungen und Anwendungsstile

Dieser Schalter ist besonders geeignet, um Stromkreise im Haushalt zu schützen, wie z.B. allgemeine Steckdosen, Waschmaschinen, Geschirrspüler, Elektroboiler, Beleuchtung oder kleine Elektrogeräte. Sein Design in der RX³-Serie macht ihn geeignet für Installationen, die Zuverlässigkeit und Kompaktheit erfordern, ohne auf eine renommierte Marke wie Legrand zu verzichten.

Installation und Tipps

Installieren Sie das Gerät auf symmetrischer DIN-Schiene neben anderen Modulen der RX³-Serie. Stellen Sie sicher, dass der Neutralleiter korrekt mit dem angegebenen Pol verbunden ist. Verwenden Sie geeignete Kabelquerschnitte (z.B. 4 mm² für allgemeine Steckdosen gemäß Vorschrift) und halten Sie die Schutzkriterien gemäß dem Nennstrom von 20 A ein. Kennzeichnen Sie die Stromkreise in der Verteilung und überprüfen Sie, ob der Wert der Typ C-Auslöseeinstellung zu der geplanten Last passt, um unnötige Auslösungen zu vermeiden.

Kompatibilität und Wartung

Kompatibel mit standardmäßigen Wohnverteilungen und anderen modularen Schutzgeräten der RX³-Serie von Legrand. Benötigt keine spezielle Wartung: Es genügt, den Schalter regelmäßig zu betätigen, um seine Sichtbarkeit und Funktionsfähigkeit zu überprüfen, und im Falle einer Auslösung die Ursache (Überlastung oder Kurzschluss) zu ermitteln, bevor man ihn zurückstellt.

**Hinweis**: Auch in anderen Nennströmen (10 A, 16 A, 25 A usw.) in der RX³-Serie erhältlich, was Ihnen ermöglicht, den Schutz in Ihrer Installation zu harmonisieren, ohne Marke oder Format zu ändern.

Fordern Sie bereits jetzt diesen Schalter in Ihrer Schutzverteilung an, um die Sicherheit Ihres Hauses mit der Garantie und Unterstützung von Legrand zu gewährleisten.
