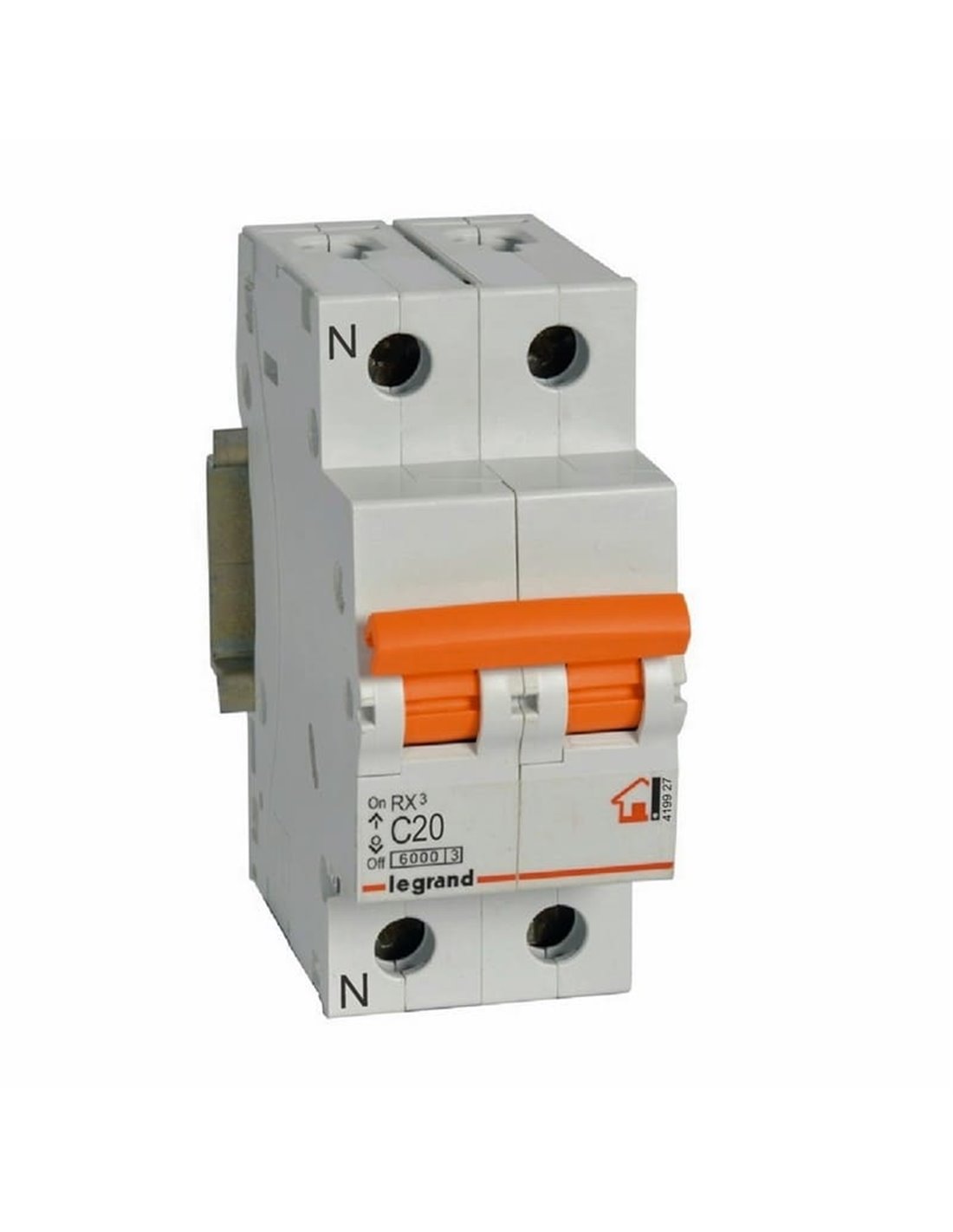

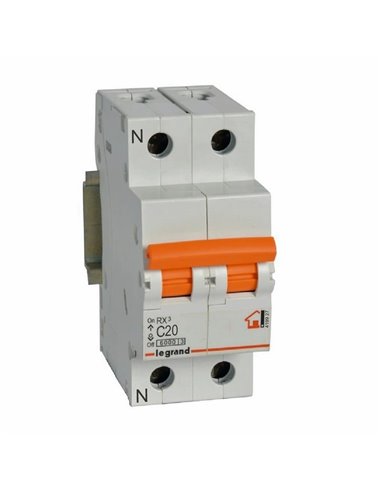

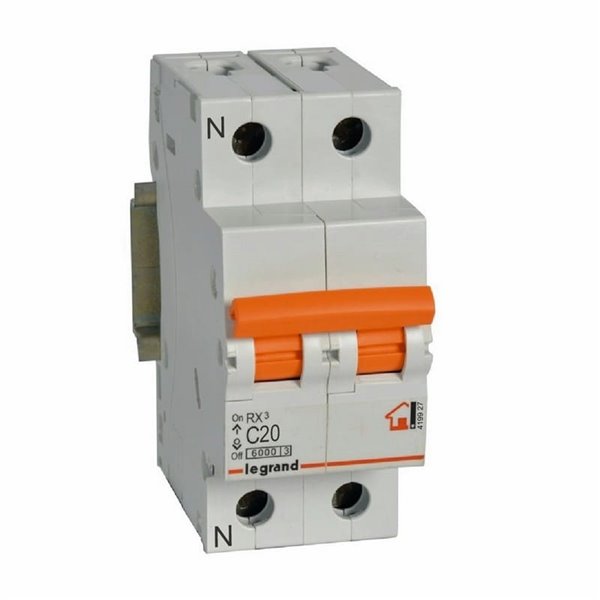

Interrupteur magnétothermique de boîtier Legrand RX³ 1P+N (neutre à droite) 20 A courbe C 6 kA - Legrand

Disjoncteur Legrand RX³ 1P+N 20A : une protection fiable pour votre maison

Le disjoncteur magnéto-thermique Legrand RX³ 1P+N 20 A est une solution de protection électrique conçue pour les environnements résidentiels exigeant fiabilité, sécurité et simplicité d'installation. Cet appareil de la gamme RX³ de Legrand offre des performances élevées avec des dimensions et une configuration optimisées pour les tableaux électriques domestiques.

Caractéristiques

• Intensité nominale : 20 A.
• Configuration : 1 pôle + neutre (1P+N).
• Courbe de déclenchement : type C, idéale pour les charges avec courants d'appel modérés.
• Pouvoir de coupure : 6 kA (selon la norme UNE-EN 60898-1) pour une sécurité maximale contre les courts-circuits.
• Il occupe 2 modules DIN de 17,5 mm chacun.
• Montage sur rail DIN symétrique, avec bornes pour câbles jusqu'à 35 mm² (rigide) ou 25 mm² (flexible).
• Indice de protection IP20, adapté aux panneaux électriques intérieurs.

Spécifications

• Réglementation : UNE-EN 60898-1.
• Fréquence : 50/60 Hz.
• Tension nominale de service : 230 V en installation monophasée.
• Nombre total de pôles : 2 (1 pôle + neutre).
• Niveau de pollution : 2.
• Classe de limitation énergétique : 3.

Utilisations et styles d'application

Cet interrupteur est particulièrement adapté à la protection des circuits domestiques tels que les prises de courant, les lave-linge, les lave-vaisselle, les chauffe-eau électriques, l'éclairage ou les petits appareils électroménagers. Sa conception RX³ le rend idéal pour les installations exigeant fiabilité et compacité sans compromettre la qualité d'une marque leader comme Legrand.

Installation et conseils

Installez l'équipement sur un rail DIN symétrique, à côté des autres modules de la gamme RX³. Assurez-vous que le neutre est correctement raccordé au pôle indiqué. Utilisez un câble de section appropriée (par exemple, 4 mm² pour les prises générales, conformément à la réglementation) et respectez les critères de protection pour un courant nominal de 20 A. Repérez les circuits dans le tableau électrique et vérifiez que la valeur de la courbe de type C correspond à la charge prévue afin d'éviter tout déclenchement inutile.

Compatibilité et maintenance

Compatible avec les tableaux électriques résidentiels standards et autres dispositifs de protection modulés de la gamme RX³ de Legrand. Il ne nécessite aucun entretien particulier : il suffit d'actionner l'interrupteur régulièrement pour vérifier visuellement son bon fonctionnement et, en cas de déclenchement, d'en rechercher la cause (surcharge ou court-circuit) avant de le réarmer.

**Note** : Disponible également dans d'autres intensités (10 A, 16 A, 25 A…) au sein de la gamme RX³, vous permettant d'harmoniser la protection de votre installation sans changer de marque ni de format.

Commandez dès maintenant cet interrupteur pour votre tableau de protection afin d'assurer la sécurité de votre maison avec la garantie et l'accompagnement de Legrand.
