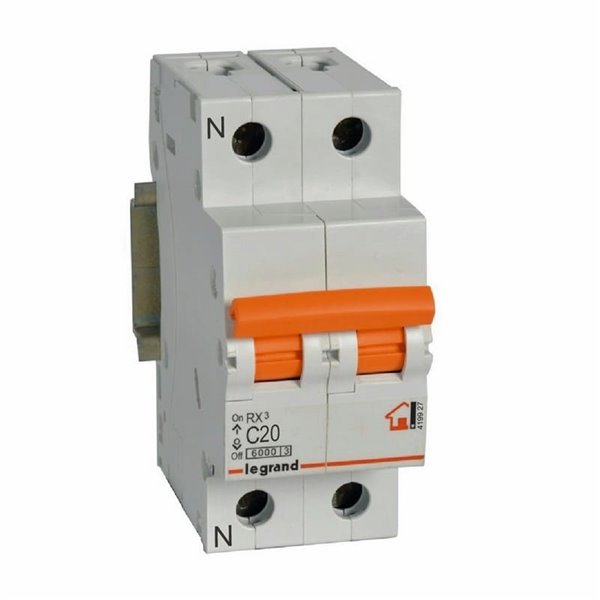

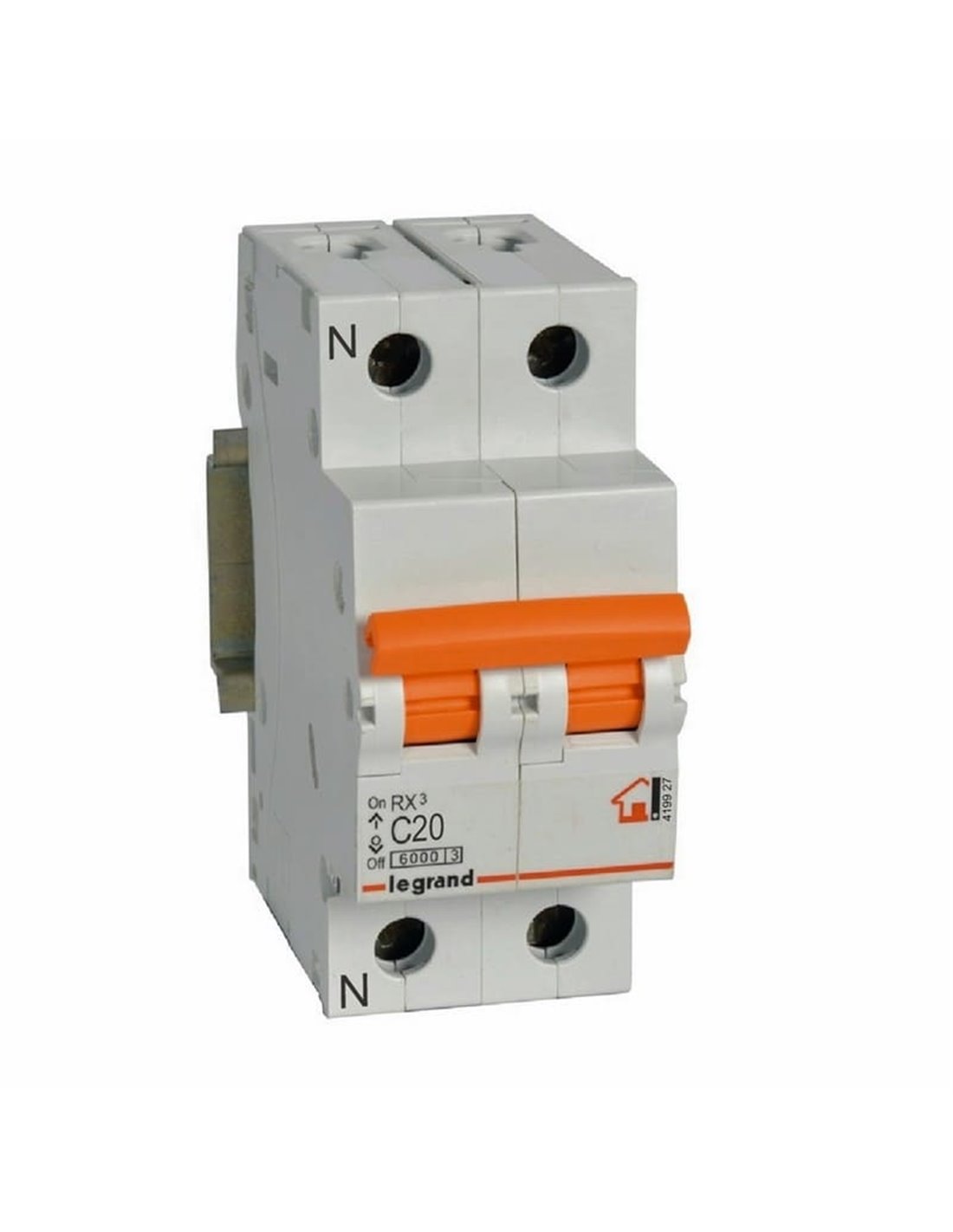

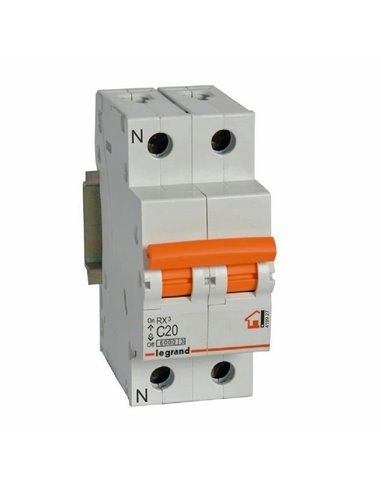

Interruptor magnetotérmico residencial Legrand RX³ 1P+N (neutro à direita) 20 A curva C 6 kA - Legrand

Disjuntor Legrand RX³ 1P+N 20A: proteção confiável para sua casa

O disjuntor termomagnético Legrand RX³ 1P+N 20 A é uma solução de proteção elétrica projetada para ambientes residenciais que exigem confiabilidade, segurança e facilidade de instalação. Esta unidade da linha RX³ da Legrand oferece alto desempenho com dimensões e configuração otimizadas para painéis elétricos residenciais.

Características

• Intensidade nominal: 20 A.
• Configuração: 1 polo + neutro (1P+N).
• Curva de disparo: tipo C, ideal para cargas com correntes de partida moderadas.
• Capacidade de interrupção: 6 kA (conforme norma UNE-EN 60898-1) para máxima segurança contra curto-circuitos.
• Ocupa 2 módulos DIN de 17,5 mm cada.
• Montagem em trilho DIN simétrico, com terminais para cabos de até 35 mm² (rígido) ou 25 mm² (flexível).
• Classificação de proteção IP20, adequada para painéis elétricos internos.

Especificações

• Regulamentação: UNE-EN 60898-1.
• Frequência: 50/60 Hz.
• Tensão nominal de operação: 230 V em instalação monofásica.
• Número total de polos: 2 (1 polo + neutro).
• Nível de poluição: 2.
• Classe de limitação de energia: 3.

Usos e estilos de aplicação

Este interruptor é especialmente adequado para proteger circuitos domésticos, como tomadas, máquinas de lavar roupa, lava-louças, aquecedores de água elétricos, iluminação ou pequenos eletrodomésticos. Seu design da série RX³ o torna ideal para instalações que exigem confiabilidade e compacidade sem comprometer a qualidade de uma marca líder como a Legrand.

Instalação e dicas

Instale o equipamento em um trilho DIN simétrico, juntamente com outros módulos da linha RX³. Certifique-se de que o neutro esteja conectado corretamente ao polo indicado. Utilize cabeamento com seção transversal adequada (por exemplo, 4 mm² para tomadas comuns, conforme a norma) e observe os critérios de proteção de acordo com a corrente nominal de 20 A. Marque os circuitos no quadro elétrico e verifique se o valor da curva tipo C corresponde à carga prevista para evitar disparos desnecessários.

Compatibilidade e manutenção

Compatível com painéis elétricos residenciais padrão e outros dispositivos de proteção modulada da linha RX³ da Legrand. Não requer manutenção especial: basta acionar o interruptor periodicamente para verificar visualmente seu correto funcionamento e, em caso de disparo, investigar a causa (sobrecarga ou curto-circuito) antes de rearmá-lo.

**Nota**: Também disponível em outras intensidades (10 A, 16 A, 25 A…) dentro da gama RX³, permitindo harmonizar a proteção na sua instalação sem alterar a marca ou o formato.

Encomende agora este interruptor para o seu painel de proteção para garantir a segurança da sua casa com a garantia e o suporte da Legrand.
