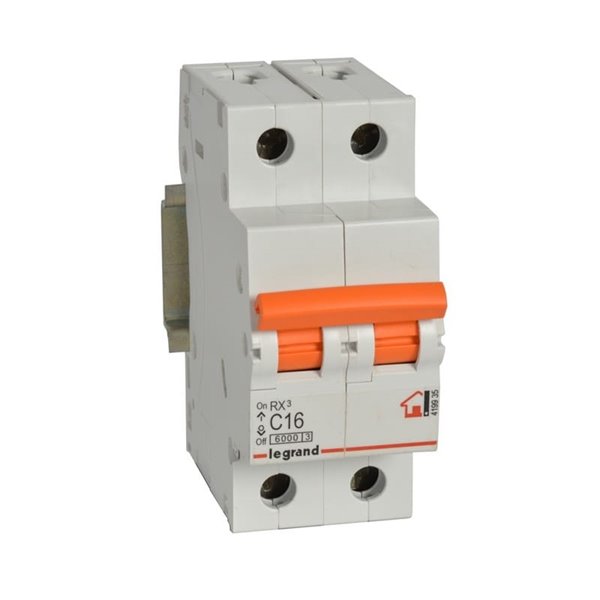

Interruptor magnetotérmico RX³ 2P (doble polo, borne del neutro a la izquierda) 16 A curva C 6 kA Legrand
Interruptor magnetotérmico RX³ 2P (doble polo, borne del neutro a la izquierda) 16 A curva C 6 kA Legrand
- Legrand - Magnetotérmico Legrand RX³ 2P E 16 A C-Kurve 6 kA | LeonLeds

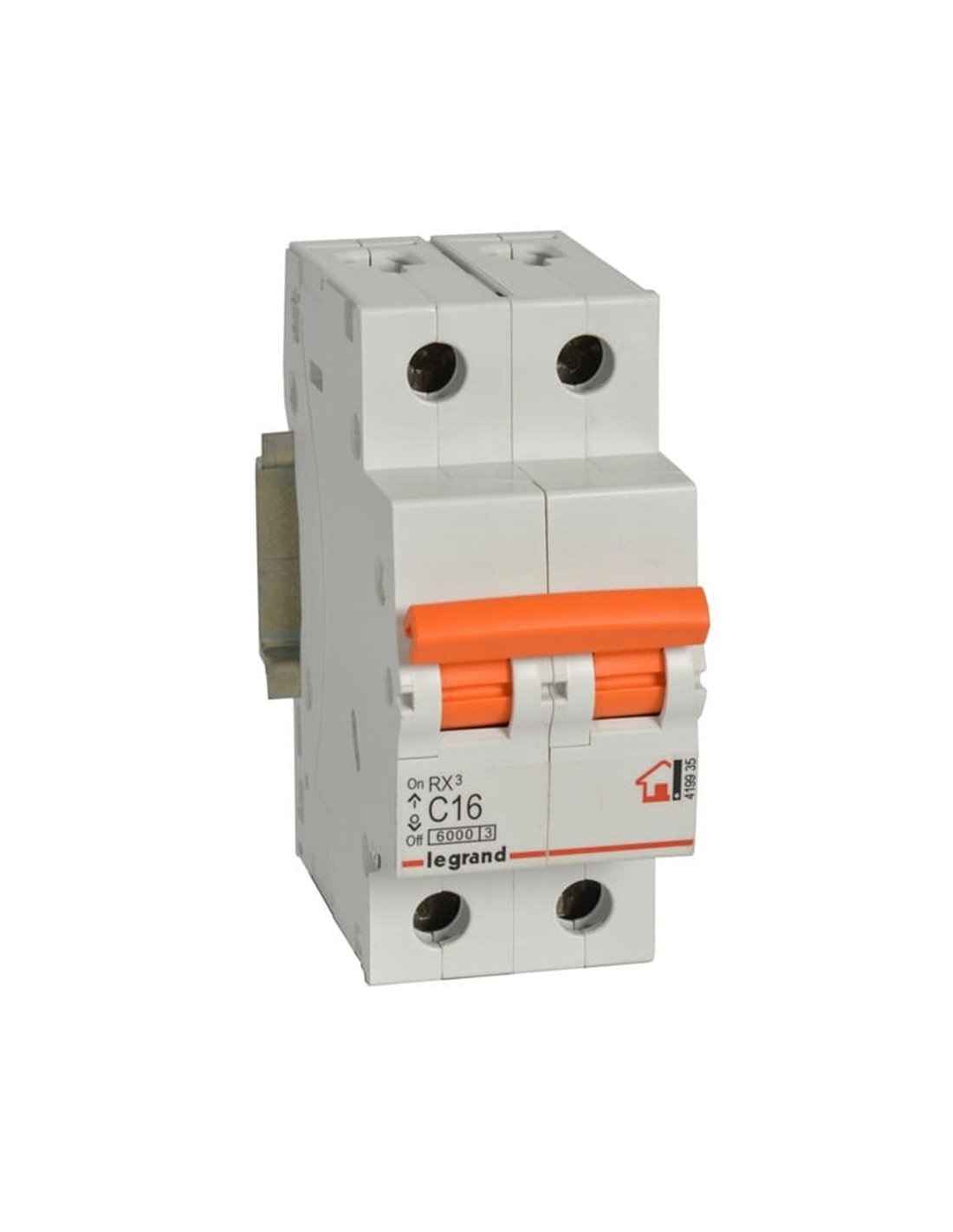

Leistungsschalter RX³ 2P (doppelpolig, Neutralleiter links) 16 A C-Kurve 6 kA Legrand - Legrand

Artikel-Nr.
419935E
7,20 €
MwSt. inklusive
oder schneller Einkauf mit

Der Legrand RX³ 2P 16 A E-Version bietet umfassenden doppelpoligen Schutz für Wohnstromkreise. Sein Design in E-Version ermöglicht eine umgekehrte Einspeisung oder Ausrichtung mit Schaltkästen, die diese Anordnung erfordern. Er verfügt über C-Kurve und Schaltvermögen 6 kA nach UNE-EN 60898-1. Enthält 2 DIN-Module, Verbindung über geschraubten Anschluss oder Sammler, IP20, IK04, Ui 400 V und Uimp 4 kV.



Legrand RX³ 2P 16 A C-Kurve 6 kA Leistungsschalter (E-Version – umgekehrte Einspeisung)

Der Legrand RX³ 2P 16 A E-Version wurde entwickelt, um den elektrischen Schutz in Wohninstallationen zu gewährleisten und bietet gleichzeitig die Trennung von Phase und Neutralleiter. Diese E-Version ist für Schaltkästen gedacht, in denen die Einspeisung von der gegenüberliegenden Seite erfolgt oder eine Übereinstimmung mit anderen Geräten der „E“-Serie erforderlich ist.

Eigenschaften

  • Nennstrom: 16 A.
  • Auslösekurve: C (geeignet für Schaltungen mit moderatem Start).
  • Konfiguration: 2P (doppelter geschützter Pol).
  • Version: E – mit umgekehrter Ausrichtung für spezielle Schaltkästen.
  • Schaltvermögen: 6 kA bei 230/400 V.
  • Norm: UNE-EN 60898-1.
  • Montage: DIN-Schiene.
  • Anschluss: geschraubter Anschluss oder Sammler und Kabel.

Technische Spezifikationen

  • Nennspannung: 400 V.
  • Isolationsspannung (Ui): 400 V.
  • Stoßspannungsfestigkeit (Uimp): 4 kV.
  • Frequenz: 50-60 Hz.
  • Energiebegrenzungsklasse: 3.
  • Verschmutzungsgrad: 2.
  • Schutzgrad: IP20.
  • Stoßfestigkeit: IK04.
  • Farbe: Grau RAL 7035 | halogenfrei.
  • Abmessungen: 34,6 × 88,8 × 77,3 mm (b × h × t).
  • Installationshöhe: 44 mm.
  • Betriebstemperatur: –25 °C bis 60 °C.

Verwendungen und Anwendungen

Der RX³ 2P 16 A E-Version ist ideal zum Schutz von Steckdosen und Beleuchtungssystemen in Wohnungen, die eine umgekehrte Einspeisung oder Kontinuität mit 1P+N-Leistungsschaltern erfordern. Sein doppelter Pol bietet bei jedem Auslösen eine bessere Isolation und Sicherheit.

Installation und Wartung

  • Montage auf Standard-DIN-Schiene.
  • Ermöglicht obere oder untere Einspeisung (E-Version optimiert für umgekehrte Einspeisung).
  • Wartungsfrei, nur regelmäßige Überprüfung des Auslösens erforderlich.

Vertrauen Sie auf die Legrand RX³-Reihe für eine sichere, modulare und hochzuverlässige Installation. Das Modell 2P 16 A E-Version ist die ideale Option für Schaltkästen mit spezifischer Ausrichtung.

Neutralleiteranschluss
Ja
Höhe
88,8 mm
Breite in modularen Einheiten
2
Breite
34,6 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK04
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.VIVIENDA
EAN Barcode
8424167614696
Farbe
Grau
Mit Verriegelungsmechanismus
Nein
Nennstrom
16 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Nein
Etikettenbereich/Druckbereich
Nein
Frequenz
50-60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Normen
UNE-EN 60898-1
Anzahl der Module
2
Polanzahl
2
Anzahl der geschützten Pole
2
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Tiefe
77,3 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25 bis 60 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-25-60 °C
Nennisolationsspannung Ui
400 V
Nennspannung
360-440 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Gerätetyp
Leitungsschutzschalter
Montagetyp
DIN-Schiene
Spannungstyp
AC
