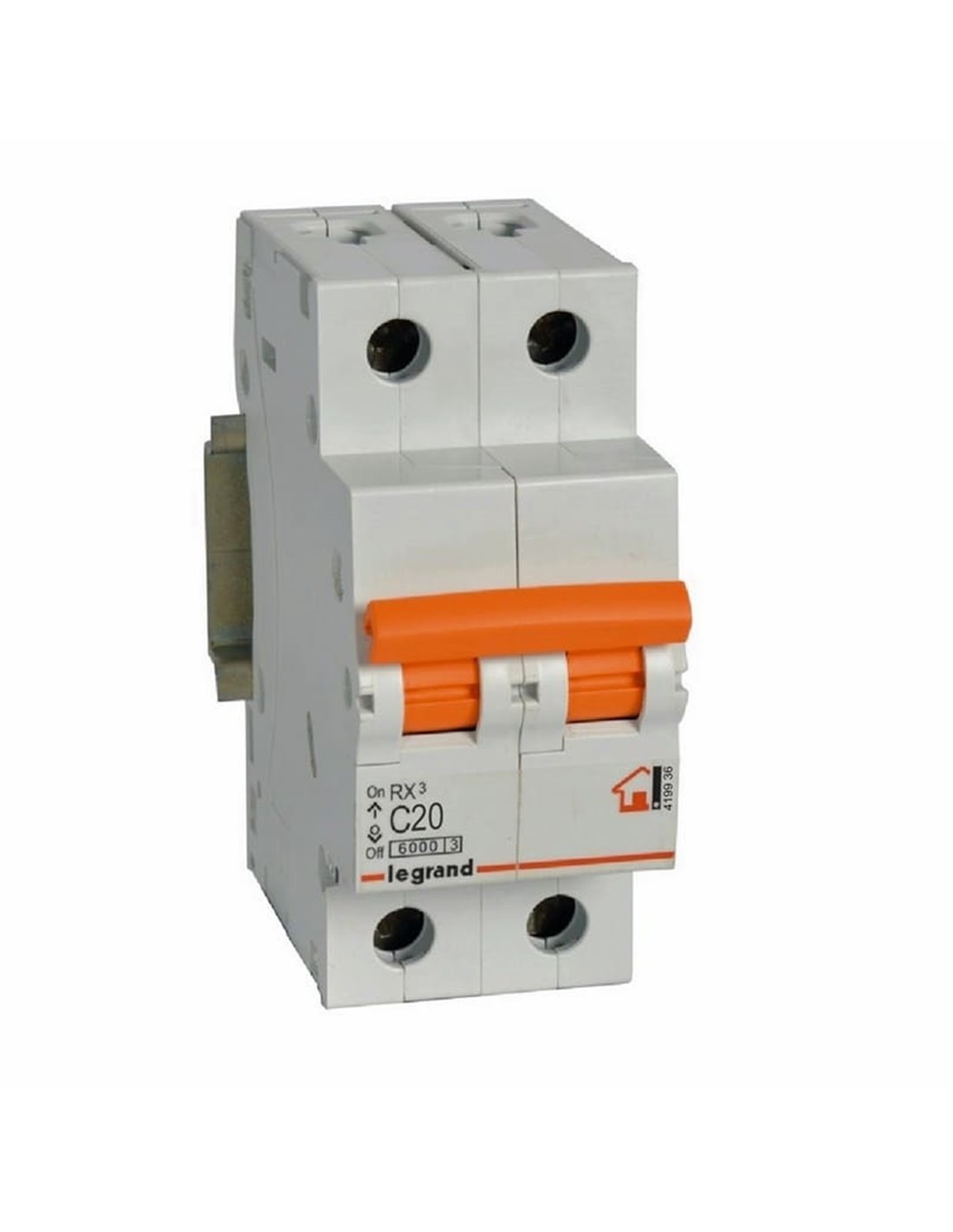

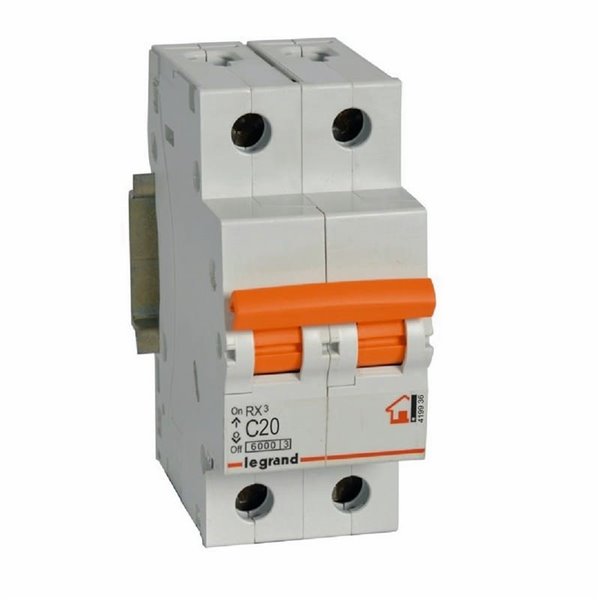

Leistungsschalter Legrand RX³ 2P (doppelpolig, Neutralleiter links) 20 A C-Kurve 6 kA - Legrand

Artikel-Nr.
419936E
7,41 €
MwSt. inklusive
oder schneller Einkauf mit

Der Legrand RX³ 2P 20 A E-Version bietet umfassenden schützenden Schutz für elektrische Wohnstromkreise. Sein doppelpoliges Design mit C-Kurve ermöglicht die gleichzeitige Trennung von Phase und Neutralleiter. Die E-Version ist für Schaltkästen mit umgekehrter Einspeisung konzipiert und garantiert die Kompatibilität mit anderen RX³ NG-Geräten. Er verfügt über Schaltvermögen 6 kA, IP20, IK04, Ui 400 V und Uimp 4 kV. Ideal für Installationen auf DIN-Schiene, halogenfrei und in grau RAL 7035 erhältlich.



Legrand RX³ 2P 20 A C-Kurve 6 kA Leistungsschalter (E-Version – umgekehrte Einspeisung)

Der Legrand RX³ 2P 20 A E-Version wurde entwickelt, um die elektrischen Kreise in Wohnungen vor Überlastungen und Kurzschlüssen zu schützen. Diese E-Version zeichnet sich durch ihre umgekehrte Einspeisung aus und bietet Kompatibilität mit Schaltkästen, in denen die RX³-Geräte vom Typ NG installiert sind.

Hauptmerkmale

  • Nennstrom: 20 A.
  • Auslösekurve: C (schützt vor Überlastungen und moderaten Spannungsstößen).
  • Konfiguration: 2P (doppelter geschützter Pol).
  • Version: E – umgekehrte Einspeisungsrichtung.
  • Schaltvermögen: 6 kA bei 230/400 V.
  • Norm: UNE-EN 60898-1.
  • Montage: Standard-DIN-Schiene.
  • Anschluss: geschraubter Anschluss oder Sammler und Kabel.

Technische Spezifikationen

  • Nennspannung: 400 V.
  • Isolationsspannung (Ui): 400 V.
  • Stoßspannungsfestigkeit (Uimp): 4 kV.
  • Frequenz: 50–60 Hz.
  • Energiebegrenzungsklasse: 3.
  • Verschmutzungsgrad: 2.
  • Schutz: IP20 und IK04.
  • Halogenfrei: ja.
  • Farbe: grau RAL 7035.
  • Abmessungen: 34,6 × 88,8 × 77,3 mm (b × h × t).
  • Installationshöhe: 44 mm.
  • Betriebstemperatur: -25 °C bis 60 °C.

Verwendungen und Anwendungen

Ideal zum Schutz von Beleuchtungs- und Steckdosenstromkreisen in Wohnungen, gewährleistet dieser doppelpolige Leistungsschalter der E-Version eine vollständige Trennung von Phase und Neutralleiter, selbst in Schaltkästen mit umgekehrter Ausrichtung. Sein modulares Design macht ihn perfekt für kompakte Wohnverteiler.

Installation und Wartung

  • Schnelle Montage auf DIN-Schiene.
  • Geeignet für obere oder untere Einspeisung.
  • Wartungsfrei, nur Überprüfung des Auslösens erforderlich.

Der Legrand RX³ 2P 20 A E-Version kombiniert Sicherheit, Design und Zuverlässigkeit und passt sich an Schaltkästen mit umgekehrter Konfiguration an. Ideal für leistungsstarke Wohninstallationen.

Neutralleiteranschluss
Ja
Höhe
88,8 mm
Breite in modularen Einheiten
2
Breite
34,6 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK04
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.VIVIENDA
EAN Barcode
8424167614702
Farbe
Grau
Mit Verriegelungsmechanismus
Nein
Nennstrom
20 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Nein
Etikettenbereich/Druckbereich
Nein
Frequenz
50-60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Normen
UNE-EN 60898-1
Anzahl der Module
2
Polanzahl
2
Anzahl der geschützten Pole
2
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Tiefe
77,3 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25 bis 60 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-25-60 °C
Nennisolationsspannung Ui
400 V
Nennspannung
360-440 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Gerätetyp
Leitungsschutzschalter
Montagetyp
DIN-Schiene
Spannungstyp
AC
