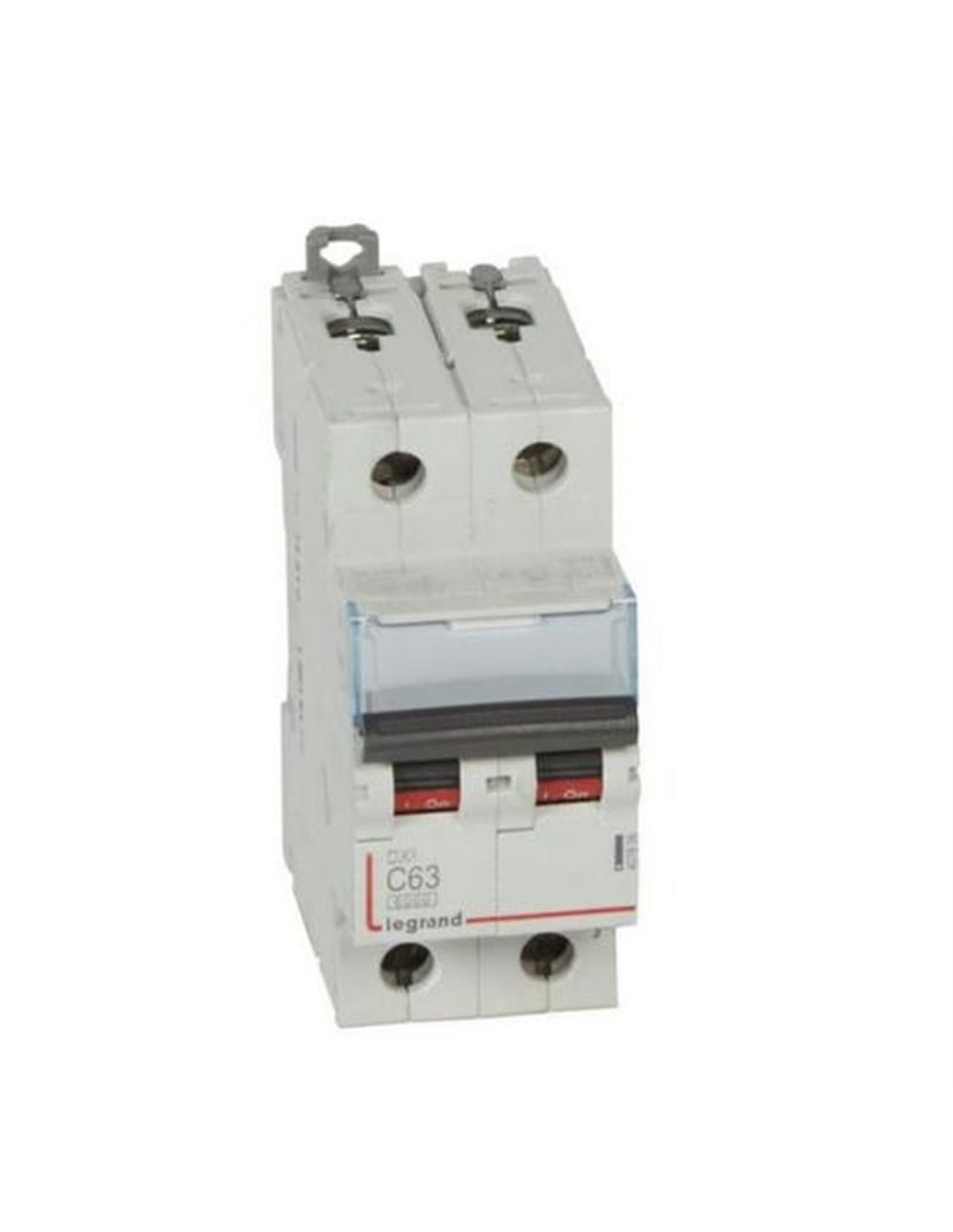

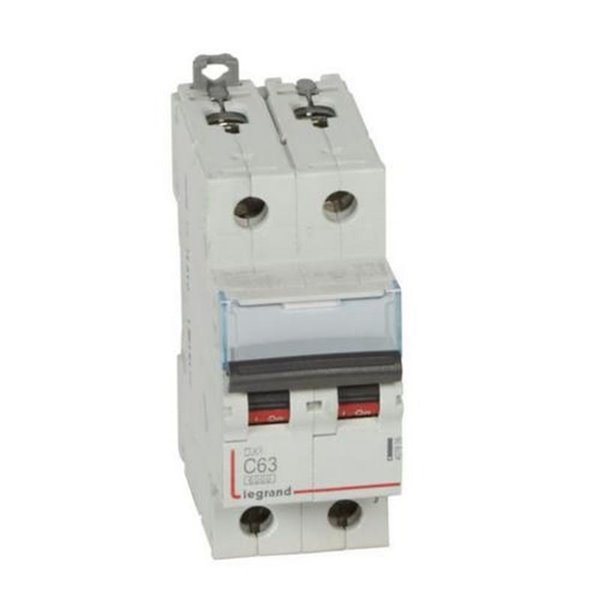

Interruptor magnetotérmico automático Legrand DX³ 407806E, bipolar (2P), 63 A, curva C, 6 kA, 230/400 V AC
Interruptor magnetotérmico automático Legrand DX³ 407806E, bipolar (2P), 63 A, curva C, 6 kA, 230/400 V AC
- Legrand - Automatischer magnetothermischer Schalter Legrand DX³ 2P 63 A | LeonLeds

Automatischer magnetothermischer Schalter Legrand DX³ 407806E, bipolar (2P), 63 A, C-Kurve, 6 kA, 230/400 V AC - Legrand

Artikel-Nr.
407806E
63,83 €
MwSt. inklusive
oder schneller Einkauf mit

Automatischer magnetothermischer Schalter Legrand DX³ 2P 63 A mit C-Kurve und Schaltleistung 6 kA gemäß IEC/EN 60898-1. Anschlüsse IP20 (fingerproof), Energiebegrenzung Klasse 3 und ON/OFF-Anzeige. Unterstützt Dornstecker/Gabel und HX³-Stecker. Format 2 Module für DIN-Schiene, 230/400 V AC. Kompatibel mit DX³-Hilfsgeräten und Fehlerstromschutzschaltern.



Automatischer magnetothermischer Schalter Legrand DX³ 2P 63 A C-Kurve, 6 kA

Der Legrand DX³ bipolar 63 A bietet thermischen und magnetischen Schutz gegen Überlastungen und Kurzschlüsse in 230/400 V AC Netzwerken. Seine Schaltleistung von 6 kA gemäß IEC/EN 60898-1 und die Energiebegrenzung Klasse 3 reduzieren thermische und mechanische Belastungen in den Leitern. Er enthält IP20-Anschlüsse für höhere Sicherheit, eine sichtbar ON/OFF-Anzeige und einen Etikettenhalter zur Identifikation des Stromkreises in Wohn- und Klein-Tertiärverteilungen.

Merkmale

  • Magnetothermischer Schutz: gegen Überlastungen und Kurzschlüsse in 230/400 V AC.
  • C-Kurve (5–10 In): geeignet für Hauptleitungen mit moderaten Spitzen.
  • Schaltleistung 6 kA: sichere Leistung gemäß IEC/EN 60898-1.
  • Energiebegrenzung Klasse 3: geringerer Let-through und längere Lebensdauer der Installation.
  • IP20-Anschlüsse: fingerproof für sicheren indirekten Kontakt.
  • Schnellverdrahtung: akzeptiert Kabel, Dornstecker/Gabel und HX³-Stecker.
  • DX³-Ökosystem: kompatibel mit Bedienhilfen/Signalgeräten und Fehlerstromschutzschaltern.
  • Format 2 Module: Montage auf DIN-Schiene und einfache Entnahme.

Technische Daten

  • Polig: 2P (bipolar).
  • Nennstrom: 63 A.
  • Kurve: C.
  • Schaltleistung: 6 kA.
  • Nennspannung: 230/400 V AC.
  • Anzahl der Module: 2 (DIN-Schiene).
  • Schutzart der Anschlüsse: IP20.
  • Normen: IEC/EN 60898-1.
  • Anschluss: Kabel, Dornstecker/Gabel und HX³-Stecker.
  • Zubehör: DX³-Hilfsgeräte und kombinierbare Fehlerstromschutzschalter.

Anwendungen und Installation

  • Anwendungen: Wohnen und kleiner Tertiärbereich, Steckdosen- und Beleuchtungsleitungen.
  • Installation: durch qualifiziertes Fachpersonal unter Beachtung der Querschnittsgröße und Montageanweisungen des Herstellers.
  • Verteilung: Verwendung von HX³-Steckern für schnellen und einheitlichen Anschluss.

Vertrauen Sie auf die Ingenieurskunst von Legrand: Die DX³-Serie bietet Sicherheit, schnelle Verdrahtung und Kompatibilität mit ihrem gesamten Zubehör-Ökosystem für ein zuverlässigeres Schaltschrank.

Höhe
88 mm
Breite in modularen Einheiten
2
Breite
35,6 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167611053
Farbe
Grau
Nennstrom
63 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja (Hilfsschalter DX³)
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
2
Anzahl der geschützten Pole
2
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
10 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25–70 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
230/400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel (Kamm/HX³)
Montagetyp
DIN-Schiene
Spannungstyp
AC
