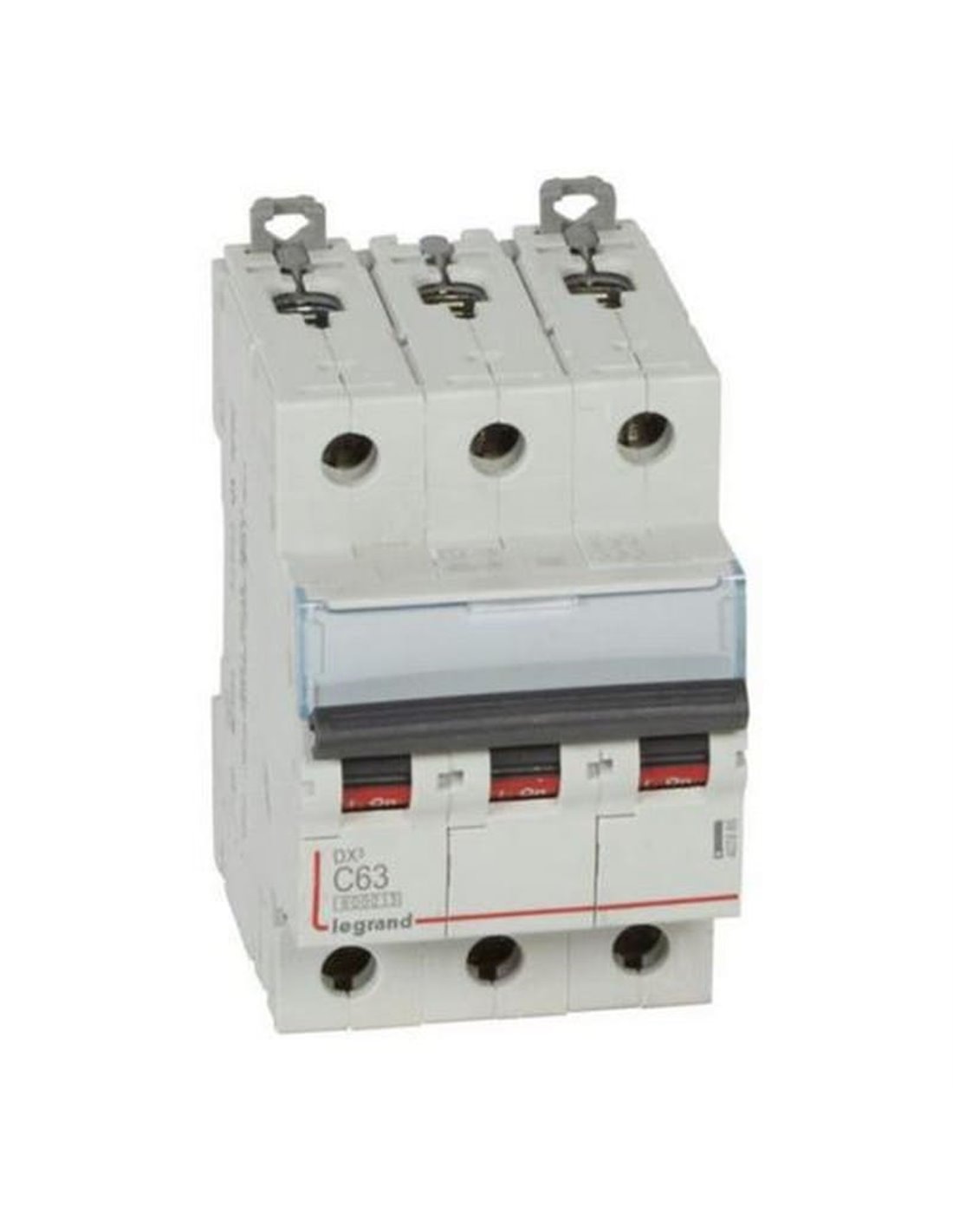

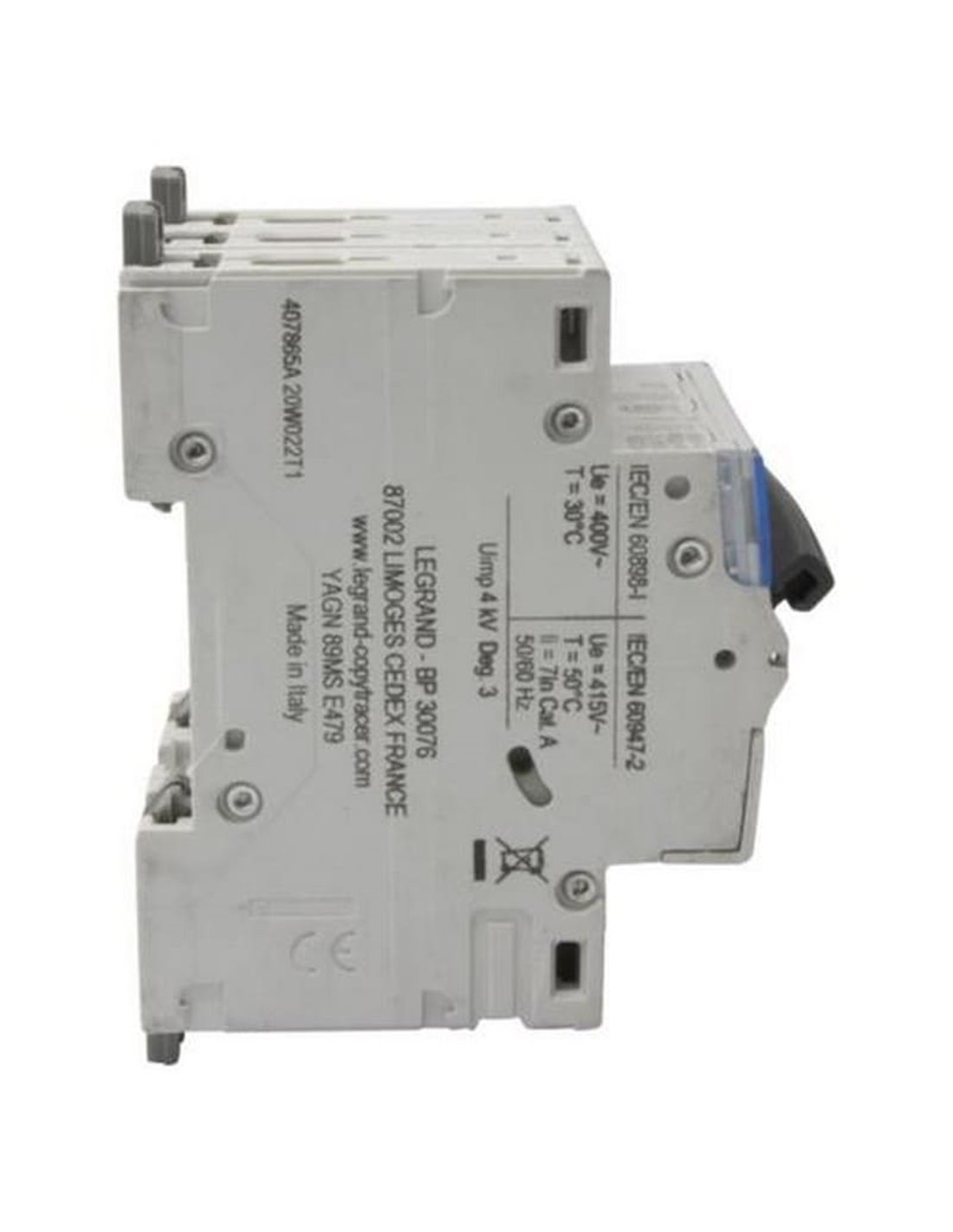

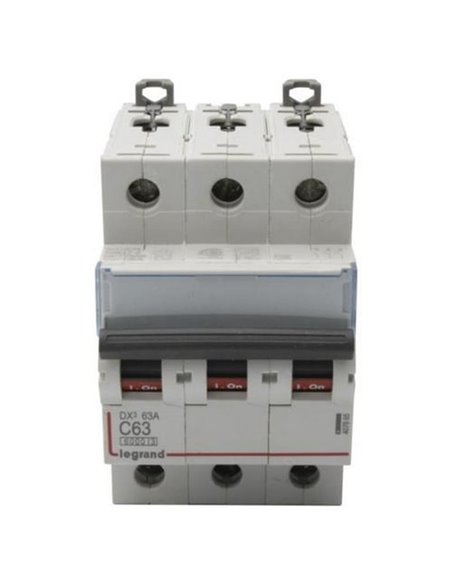

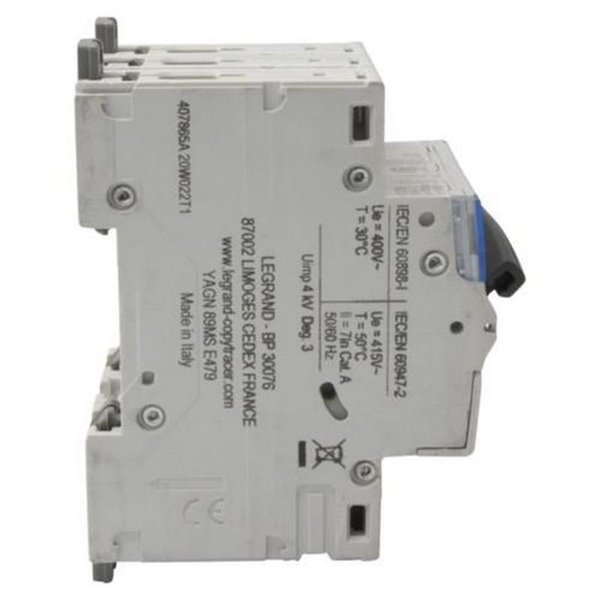

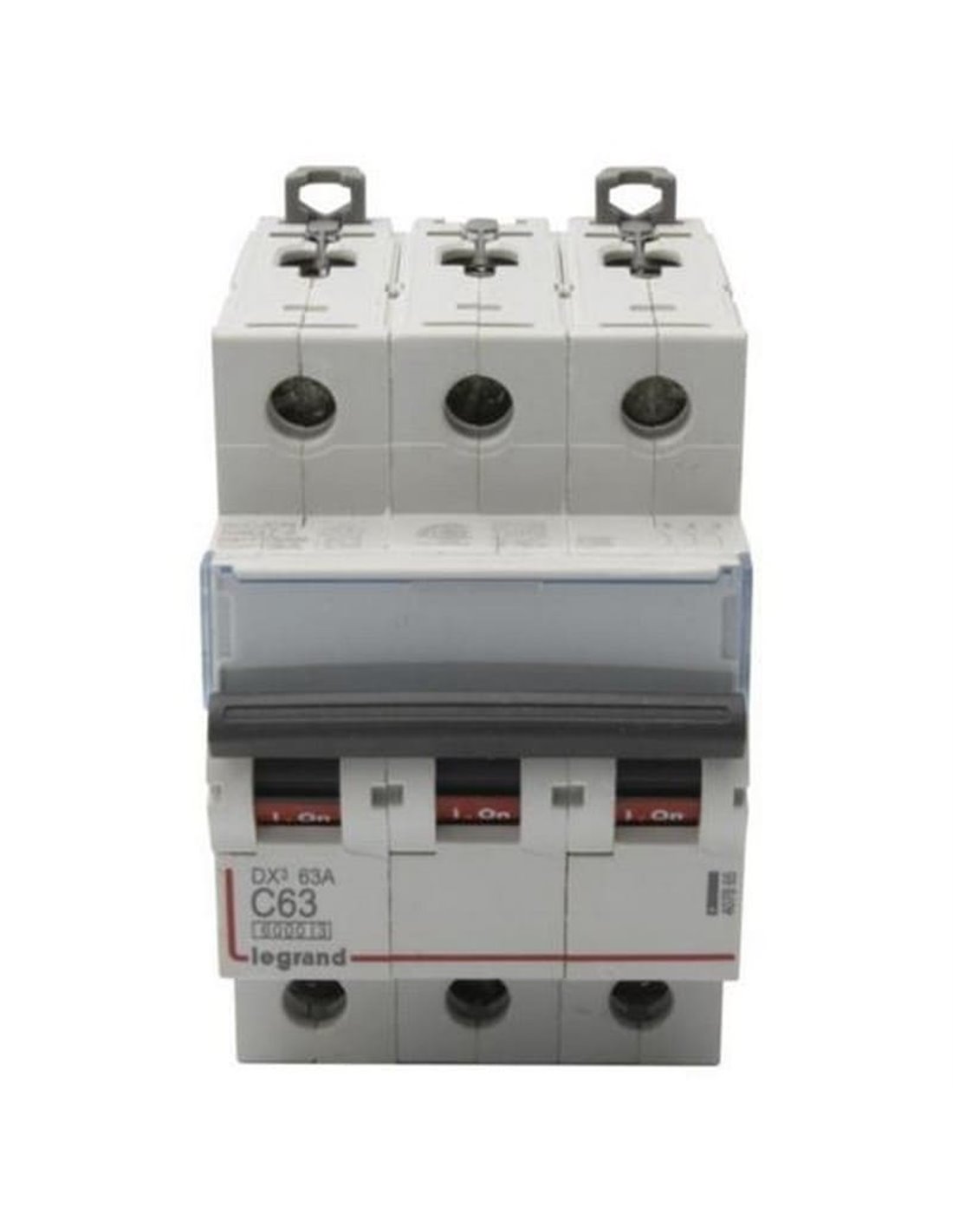

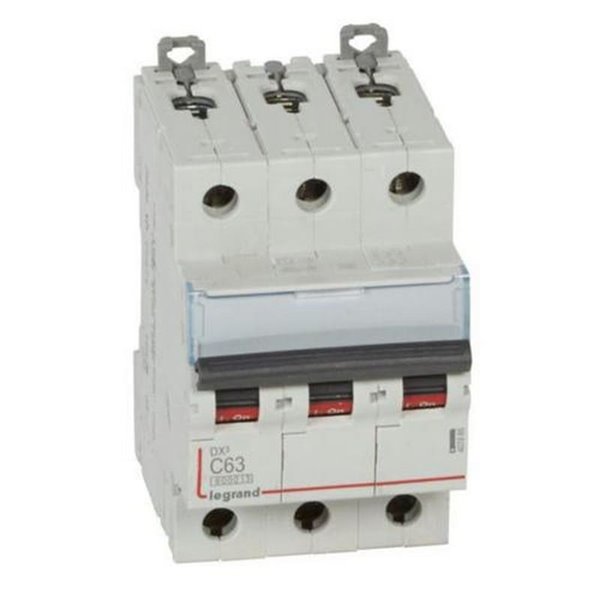

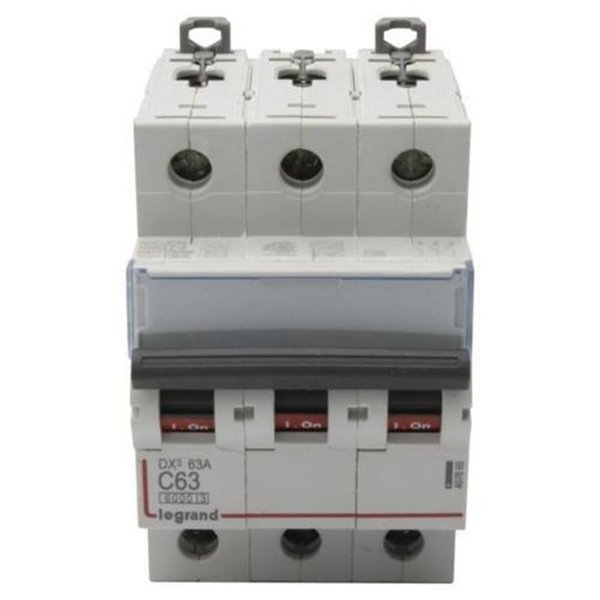

Automatischer magnetothermischer Schalter Legrand DX³ 407865E, dreipolig (3P), 63 A, C-Kurve, 6 kA, 400 V AC - Legrand

Artikel-Nr.
407865E
101,41 €
MwSt. inklusive
oder schneller Einkauf mit

Automatischer Legrand DX³ 3P 63 A Leitungsschutzschalter mit C-Kurve und Schaltvermögen 6 kA gemäß IEC/EN 60898-1. Anschlüsse IP20 (fingerproof), Energiestufung Klasse 3 und ON/OFF-Anzeige. Unterstützt Kabel, Pfahl-/Gabelbus und das HX³ plug System. Format 3 Module für DIN-Schiene, 400 V AC. Kompatibel mit DX³ Hilfsschaltern und Fehlerstromschaltern; akzeptiert Aluminiumkabel mit Zubehör-Nr. 4 063 10.



Automatischer magnetothermischer Schalter Legrand DX³ 3P 63 A C-Kurve, 6 kA

Der Legrand DX³ dreipolig 63 A schützt dreiphasige Leitungen vor Überlastungen und Kurzschlüssen bei 400 V AC. Mit einem Schaltvermögen von 6 kA (IEC/EN 60898-1) und Energiebegrenzung der Klasse 3 minimiert er die thermischen und mechanischen Belastungen im Verkabelungssystem. Er hat IP20-Anschlüsse für mehr Sicherheit, eine sichtbare ON/OFF-Anzeige und Etikettenhalter, um jeden Stromkreis in Wohn- und kleinen Gewerbeverteilungen zu kennzeichnen.

Eigenschaften

  • Magnetothermischer Schutz: gegen Überlastungen und Kurzschlüsse bei 400 V AC.
  • C-Kurve (5–10 In): geeignet für Leitungen mit moderaten Anlaufspitzen.
  • Schaltvermögen 6 kA: sichere Leistung gemäß IEC/EN 60898-1.
  • Energiebegrenzung der Klasse 3: geringerer Durchlassstrom und längere Lebensdauer des Stromkreises.
  • IP20-Anschlüsse: fingerabweisend für sichere indirekte Kontakte.
  • Vielseitige Verkabelung: Kabel, Stift/Schienen und HX³-Stecker.
  • DX³-Ökosystem: Steuerungs-/Signal- und Differenzblöcke zum Anstecken.

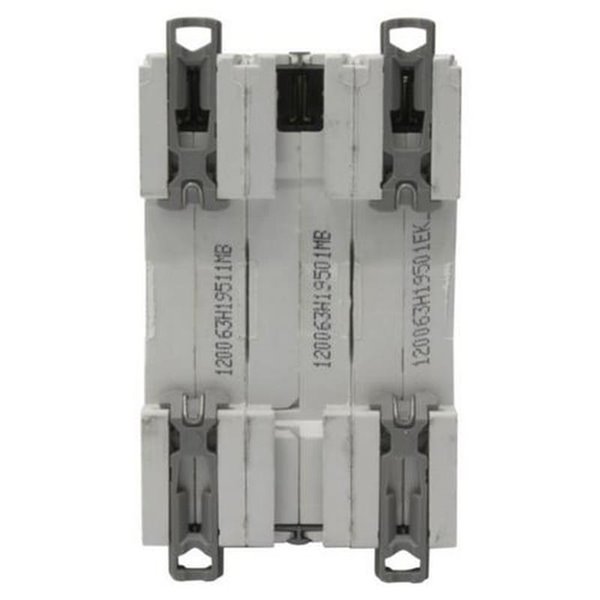

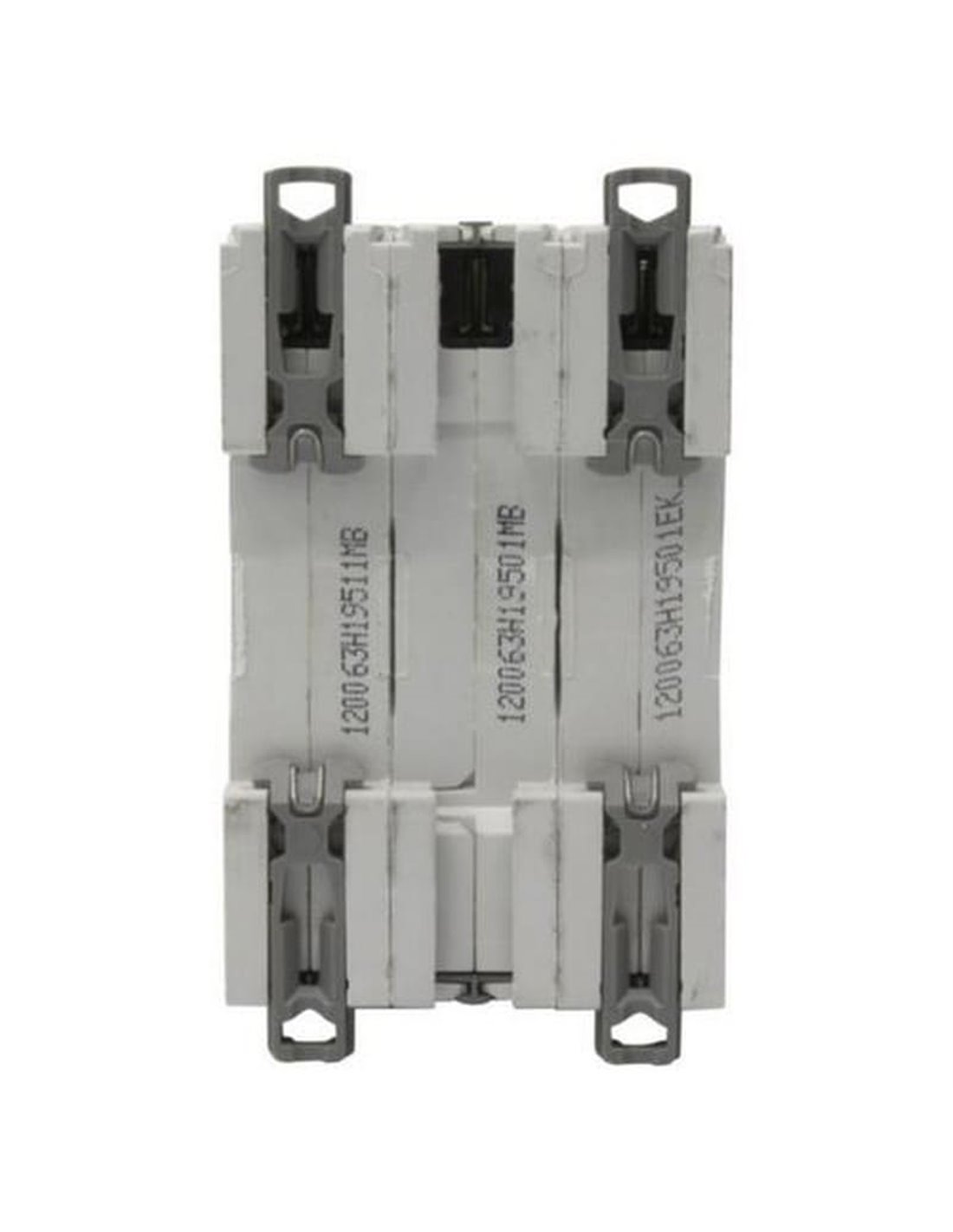

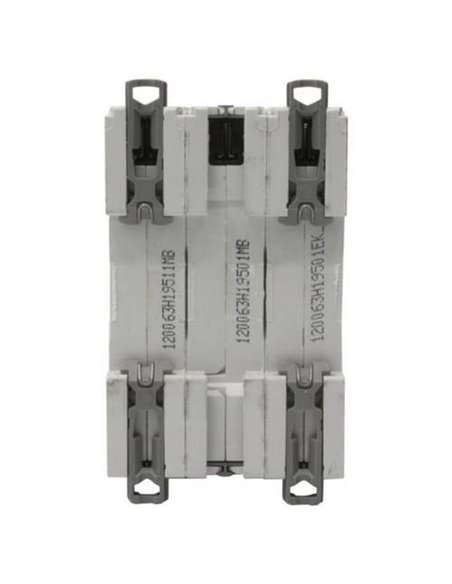

  • Doppelte DIN-Klammer: erleichtert das Entfernen, selbst wenn die Stange angebracht ist.
  • Aluminium: akzeptiert Aluminiumkabel mit Zubehör-Nr. 4 063 10.

Technische Daten

  • Pole: 3P (dreipolig).
  • Nennstrom: 63 A.
  • Kurve: C.
  • Schaltvermögen: 6 kA.
  • Nennspannung: 400 V AC.
  • Anzahl der Module: 3 (DIN-Schiene, 18 mm/pole).
  • Schutzart der Anschlüsse: IP20.
  • Norm: IEC/EN 60898-1; Icu 10 kA gemäß IEC 60947-2.
  • Anschluss: Kabel, Stift/Schienen und HX³-Stecker-System.
  • Zubehör: DX³-Zubehöre, Differenzblöcke und Terminal für Aluminiumkabel (Nr. 4 063 10).

Verwendung und Installation

  • Anwendungen: Wohnverteilungen und kleine Gewerbe, allgemeine dreiphasige Leitungen.
  • Installation: durch qualifiziertes Fachpersonal, unter Berücksichtigung des Leiterquerschnitts und des Anzugsdrehmoments des Herstellers.
  • Verteilung: Verwendung von HX³-Steckschienen für schnelle und gleichmäßige Verkabelung.

Setzen Sie auf das Engineering von Legrand: die DX³-Reihe bietet Sicherheit, schnelle Verkabelung und Kompatibilität mit ihrem gesamten Zubehör-Ökosystem.

Neutralleiteranschluss
Nein
Höhe
94.8 mm
Breite in modularen Einheiten
3
Breite
53,1 mm
Kompatible Zubehörteile
Ja (DX³)
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167611121
Farbe
Grau
Kompatibilität
Hilfsschalter DX³, Kämme HX³ Stecker, Differenzschutzschalter DX³
Nennstrom
63 A
Auslösekurve
C
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Netzteil
Wechselstrom 50–60 Hz
Funktionen
Schutz vor Überlast und Kurzschluss
Verschmutzungsgrad
2
Inklusive DX3 Fehlerstromschutz
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Anzahl der Module
3
Polanzahl
3
Anzahl der geschützten Pole
3
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
25 kA
Montageposition
Vertikal oder horizontal
Tiefe
77.8 mm
Installiertiefe
44 mm
Betriebstemperaturbereich
-25–70 °C
Automatischer Rückstellmechanismus
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
Leitungsschutzschalter
Gerätetyp
Automatischer Leitungsschutzschalter DX³
Montagetyp
DIN-Schiene
Spannungstyp
AC
