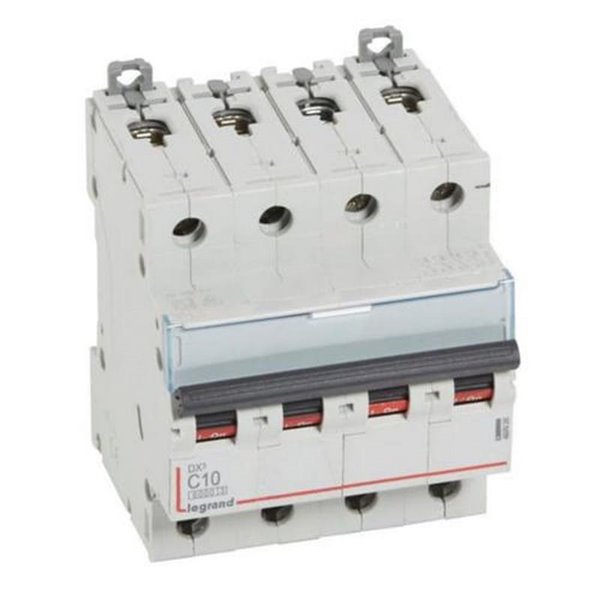

Interruptor magnetotérmico automático Legrand DX³ 407926E, tetrapolar (4P), 10 A, curva C, 6 kA, 400 V AC
Interruptor magnetotérmico automático Legrand DX³ 407926E, tetrapolar (4P), 10 A, curva C, 6 kA, 400 V AC
- Legrand - Legrand DX³ 4P 10 A | LeonLeds

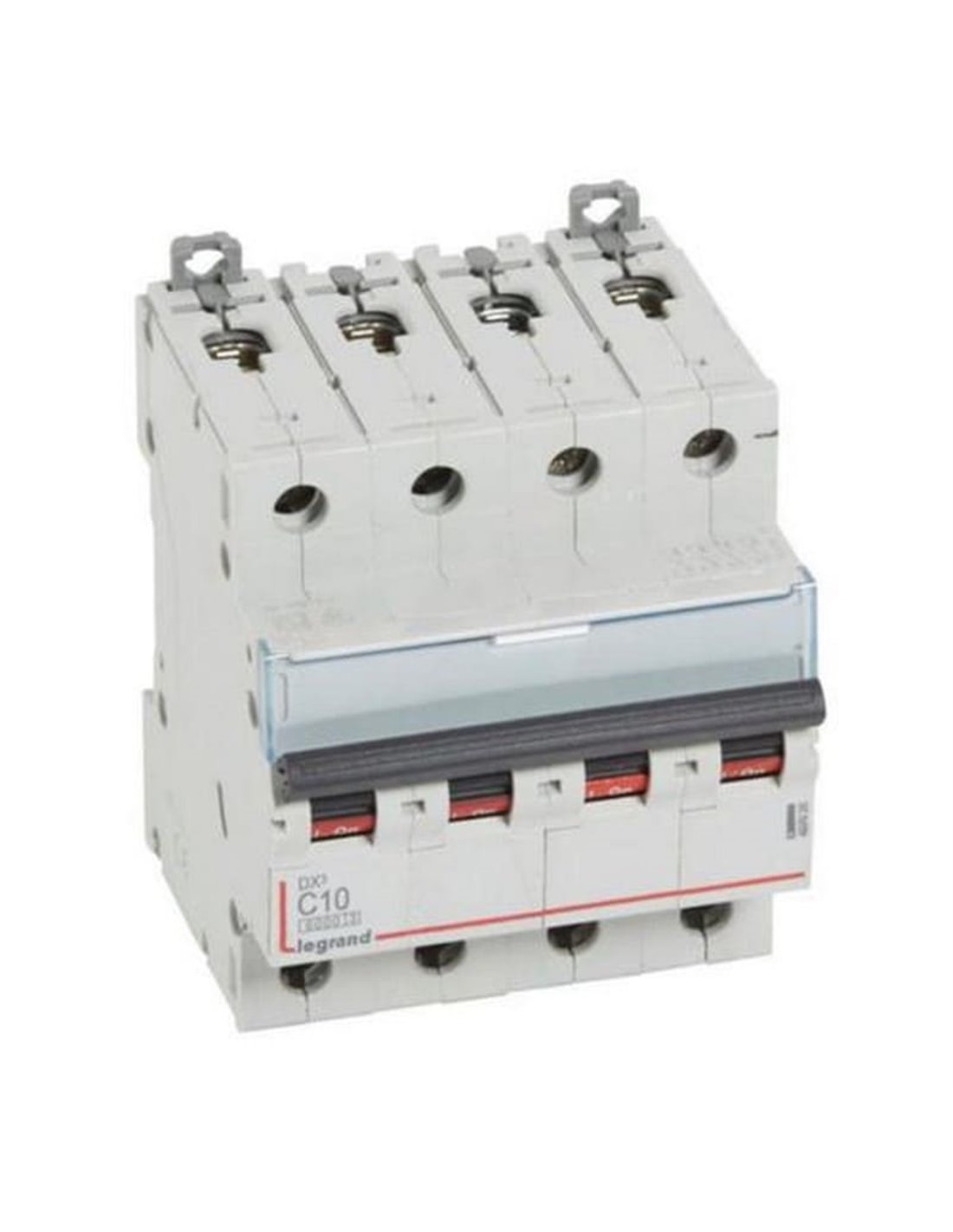

Automatischer Leitungsschutzschalter Legrand DX³ 407926E, vierpolig (4P), 10 A, C-Kurve, 6 kA, 400 V AC - Legrand

Artikel-Nr.

407926E
46,10 €
MwSt. inklusive


oder schneller Einkauf mit

Der Legrand DX³ 4P 10 A ist ein automatischer Leitungsschutzschalter mit C-Kurve und Schaltvermögen 6 kA für 400 V AC. Er enthält IP20 Anschlüsse, Klasse der Energiebegrenzung 3 und ON/OFF-Anzeige. Unterstützt die Verkabelung mit HX³ plug Bussen und DX³ Hilfen, Format 4 Module für DIN-Schiene.



Legrand DX³ 4P 10 A – Zuverlässiger Leitungsschutz für 400 V AC

Der automatische Leitungsschutzschalter 407926E schützt Drehstromleitungen mit Neutralleiter vor Überlastungen und Kurzschlüssen. Seine C-Kurve deckt die üblichen Anlaufspitzen in allgemeinen Schaltungen und kleinen Motoren ab. Mit Icn 6 kA (IEC/EN 60898-1) und Klasse der Energiebegrenzung 3 reduziert er die durchgelassene Energie, um Leiter und Anlagen im Nachgang zu schützen.

Installationsvorteile

  • DIN-Schiene, 4 Module (18 mm/pol), mit Entnahmeklip für schnelle Wartung.
  • IP20 Anschlüsse mit Schraube: sichere und zugängliche Verbindung für Kabel, Pfahl-/Gabelbusse und HX³ plug.
  • Deutliche Frontmarkierung und ON/OFF-Anzeige, um den Zustand der Schaltung auf einen Blick zu erkennen.

Typische Anwendungen

  • Dreiphasenverteilung mit Neutralleiter in Wohnungen und kleinen Gewerben.
  • Schutz von allgemeinen Leitungen, Unterverteilungen und Schaltungen mit moderaten Anlaufspitzen.

Technische Spezifikationen

  • Pole: 4P (vierpolig).
  • Nennstrom: 10 A.
  • Kurve: C.
  • Schaltvermögen (Icn): 6 kA (IEC/EN 60898-1).
  • Nennspannung: 400 V AC; 50–60 Hz.
  • Ui: 500 V; Uimp: 4 kV.
  • Anschlüsse: IP20; IK: IK02.
  • Klasse der Energiebegrenzung: 3.
  • Abmessungen: 4 Module (ca. 71,2 × 94,8 × 77,8 mm); Einbautiefe 44 mm.
  • Leiter: 1,5–25 mm² (flexibel); 1,5–35 mm² (solid).
  • Temperatur: −25…70 °C (Betrieb); −40…70 °C (Lagerung).
  • Montage: DIN-Schiene; Versorgung von oben oder unten.
  • Norm: IEC/EN 60898-1.

Die Legrand DX³ Reihe zeichnet sich durch ihre geschwindigkeit beim Verkabeln, die Kompatibilität mit Hilfsschaltern und Verteilungsschienen sowie durch eine deutliche Kennzeichnung für eine sicherere und professionellere Inbetriebnahme aus.

Neutralleiteranschluss
Nein
Höhe
94.8 mm
Breite in modularen Einheiten
4
Breite
71.2 mm
Kompatible Zubehörteile
Ja (DX³)
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167611138
Farbe
Grau
Kompatibilität
Hilfsschalter DX³, Kämme HX³ Stecker, Differenzschutzschalter DX³
Nennstrom
10 A
Auslösekurve
C
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Netzteil
Wechselstrom 50–60 Hz
Funktionen
Schutz vor Überlast und Kurzschluss
Verschmutzungsgrad
2
Inklusive DX3 Fehlerstromschutz
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Normen
IEC/EN 60898-1
Anzahl der Module
4
Polanzahl
4
Anzahl der geschützten Pole
4
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
25 kA
Montageposition
Vertikal oder horizontal
Tiefe
77.8 mm
Installiertiefe
44 mm
Betriebstemperaturbereich
-25–70 °C
Automatischer Rückstellmechanismus
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
Leitungsschutzschalter
Gerätetyp
Automatischer Leitungsschutzschalter DX³
Montagetyp
DIN-Schiene
Spannungstyp
AC
