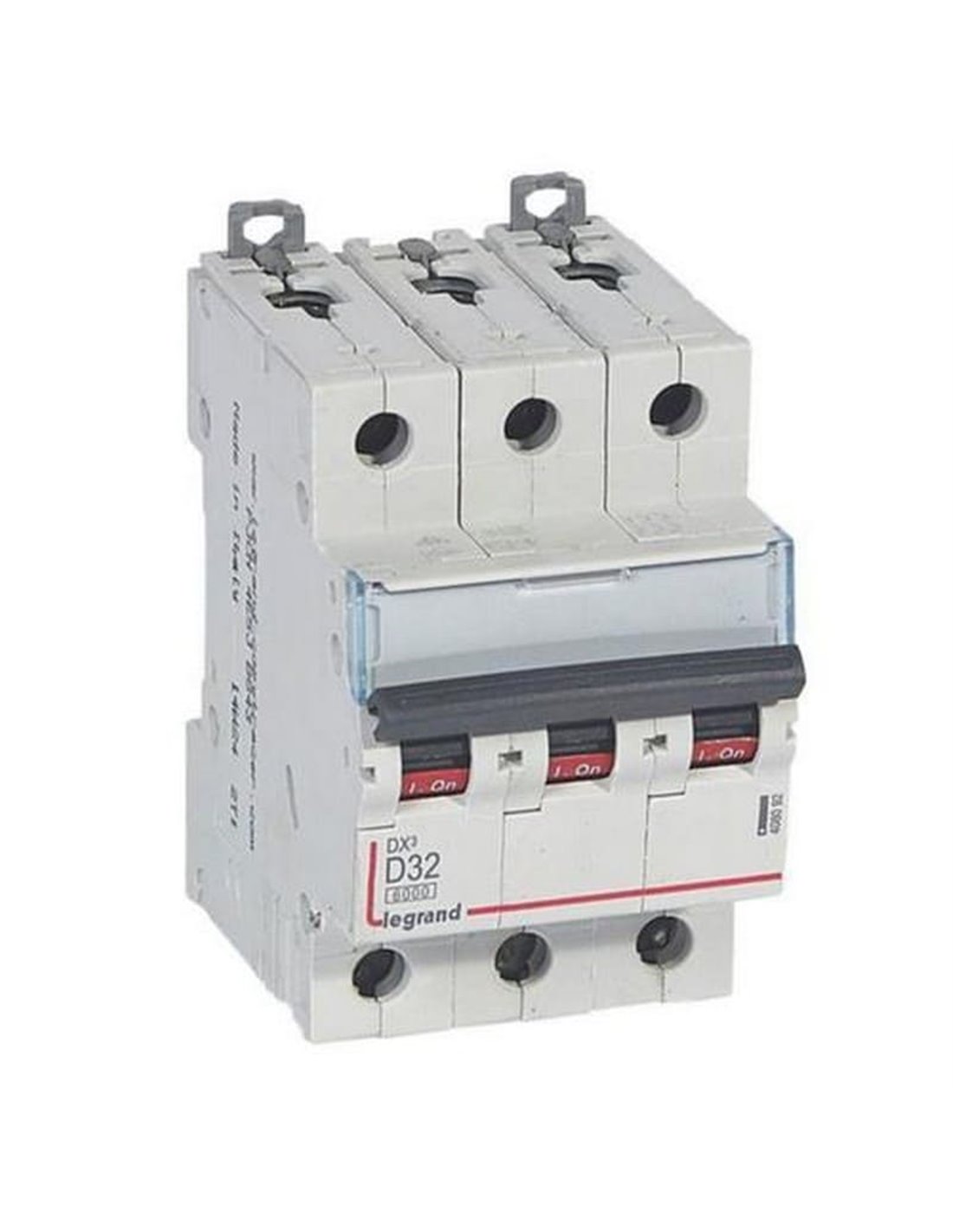

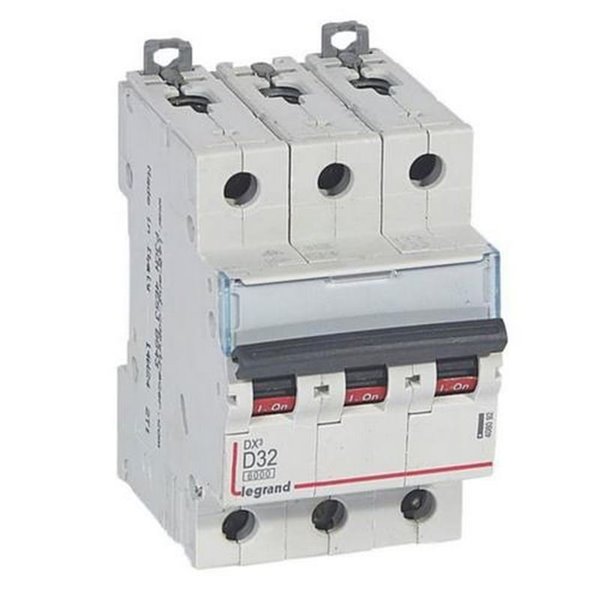

Automatischer Leistungsschutzschalter Legrand DX³ 408092, dreipolig (3P), 32 A, D-Kurve, 6/10 kA, 400 V AC - Legrand

Artikel-Nr.
408092
77,02 €
MwSt. inklusive
oder schneller Einkauf mit

Automatischer Leistungsschutzschalter Legrand DX³ 408092 — 3P, 32 A, D-Kurve und 6/10 kA für 400 V AC. Schützt vor Überlastungen und Kurzschlüssen (Klasse 3), mit IP20-Anschlüssen und 3 Modulen für die DIN-Schiene; akzeptiert HX³-Leisten und DX³-Hilfsschalter.



Automatischer Leistungsschutzschalter Legrand DX³ 408092 — 3P, 32 A, D-Kurve, 6/10 kA

DX³ 408092 ist dafür ausgelegt, dreiphasige Schaltungen mit hohen Anlaufströmen (Motoren, Transformatoren und induktiven Lasten) zu schützen. Die D-Kurve verträgt hohe Spitzen (10–20 In), um unerwartete Auslösungen zu vermeiden, während das Schaltvermögen 6 kA (EN 60898-1) und das Icu 25/10 kA (EN 60947-2) Sicherheit bei Kurzschlüssen gewährleisten. Die Energiebegrenzung Klasse 3 reduziert die Fehlerenergie, um Leiter und Geräte zu schützen.

Installation und Verkabelung

  • DIN-Schiene, Gehäuse für 3 Module (18 mm/pole) mit einem Auswerferclip für eine saubere Wartung.
  • IP20-Anschlüsse mit Schraube: akzeptiert Kabel, Steckdosenleiste/Gabel und HX³-Stecker.
  • Stromversorgung von oben oder unten, ON/OFF-Anzeige und eine vordere Bezeichnungsschiene.

Anwendungen

  • Start und Schutz von drei-phasigen Motoren mit hohen Stromspitzen.
  • Industrielle und tertiäre Schaltschränke, die hohe magnetische Schwellenwerte erfordern.

Wichtigste technische Spezifikationen

  • Poligkeit: 3P (dreipolig).
  • Nennstrom: 32 A.
  • Kurve: D.
  • Schaltvermögen (Icn): 6 kA (EN 60898-1); Icu: 25 kA bei 230 V / 10 kA bei 400 V (EN 60947-2).
  • Spannung: 400 V AC · Ui: 500 V · Uimp: 4 kV · 50–60 Hz.
  • Anschlüsse: IP20 · IK: IK02 · Energiebegrenzung: 3.
  • Abmessungen (ca.): 53,1 × 94,8 × 77,8 mm; Einbautiefe: 44 mm.
  • Leiterquerschnitt: 1,5–25 mm² (flexibel) / 1,5–35 mm² (starr).
  • Temperaturen: −25…70 °C (Betrieb) und −40…70 °C (Lagerung).

Die Serie DX³ integriert sich mit Hilfsschaltern/Signalgebern und HX³-Steckdosenleisten, um das Verkabeln und zukünftige Erweiterungen des Schaltschranks zu erleichtern.

Neutralleiteranschluss
Nein
Höhe
94.8 mm
Breite in modularen Einheiten
3
Breite
53,1 mm
Kompatible Zubehörteile
Ja (DX³)
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
3245064080927
Farbe
Grau
Kompatibilität
Hilfsschalter DX³, Kämme HX³ Stecker, Differenzschutzschalter DX³
Nennstrom
32 A
Auslösekurve
D
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Netzteil
Wechselstrom 50–60 Hz
Funktionen
Schutz vor Überlast und Kurzschluss
Verschmutzungsgrad
2
Inklusive DX3 Fehlerstromschutz
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Normen
IEC/EN 60898-1
Anzahl der Module
3
Polanzahl
3
Anzahl der geschützten Pole
3
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
25 kA
Montageposition
Vertikal oder horizontal
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25…70 °C
Automatischer Rückstellmechanismus
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40…70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
MCB (Leitungsschutzschalter)
Gerätetyp
Automatischer Leitungsschutzschalter DX³
Montagetyp
DIN-Schiene
Spannungstyp
AC
