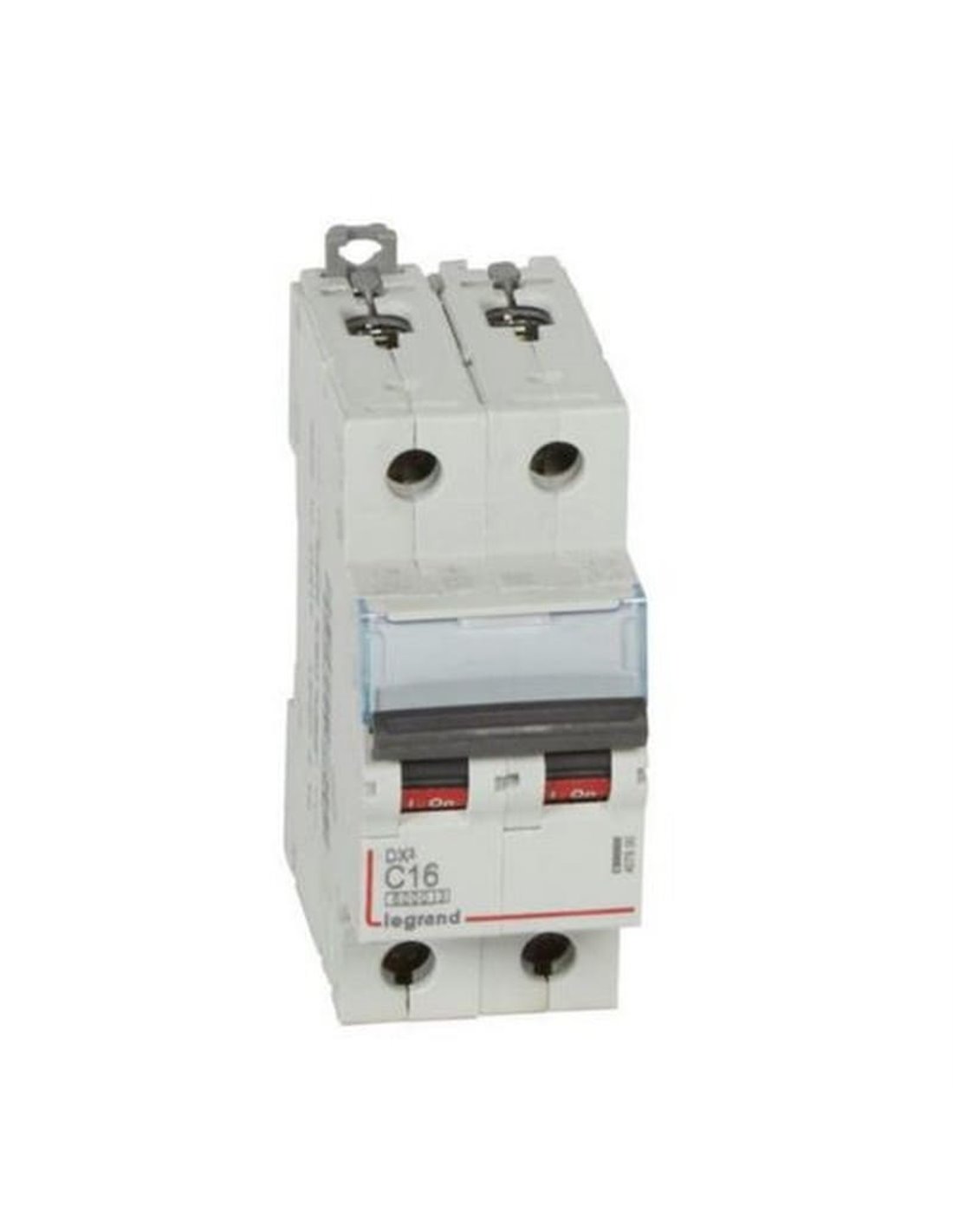

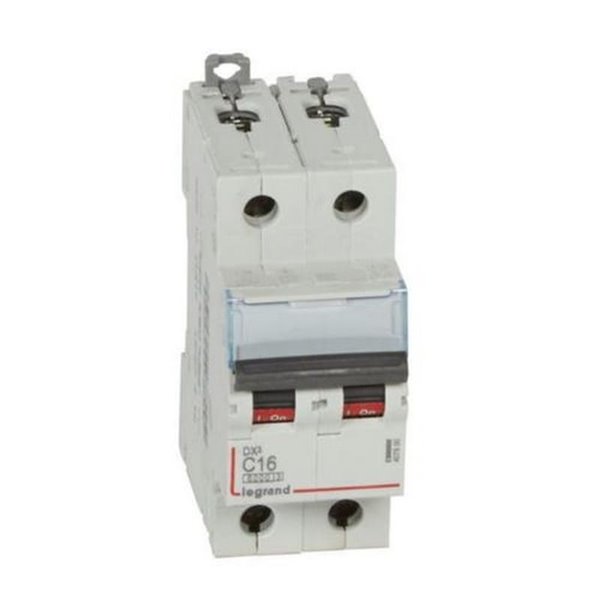

Interruptor magnetotérmico automático Legrand DX³ 407800E, bipolar (2P), 16 A, curva C, 6/10 kA, 230/400 V
Interruptor magnetotérmico automático Legrand DX³ 407800E, bipolar (2P), 16 A, curva C, 6/10 kA, 230/400 V
- Legrand - Magnet-Schalter DX³ Legrand 2P 16A C-Kurve 6kA | LeonLeds

Automatischer Magnet-Schalter Legrand DX³ 407800E, bipolar (2P), 16 A, C-Kurve, 6/10 kA, 230/400 V - Legrand

Artikel-Nr.
407800E
22,31 €
MwSt. inklusive
oder schneller Einkauf mit

Legrand DX³ Magnet-Schalter 2P 16A mit C-Kurve und Schaltvermögen 6 kA, ideal zum Schutz von Stromkreisen in Wohn- und Geschäftsanlagen. Bietet IP20 (fingerfest), hohe Selektivität und Klasse 3 Energiebegrenzung gemäß IEC 60898-1. Kompatibel mit HX³ Busbars, Gabel- und Stiftbusbars sowie mit DX³ Hilfsgeräten und Fehlerstromschutzschaltern. Spannung 230/400 V~, 2 Module, sichtbare ON/OFF-Anzeige und Beschriftungsfeld zur Identifizierung des Stromkreises.



Legrand DX³ 2P 16A Magnet-Schalter C-Kurve 6kA

Schützen Sie Ihre Installation mit dem Legrand DX³ 2-poligen 16A C-Kurve Magnet-Schalter, konzipiert für Wohn- und Unterhaltungsstromkreise. Sein Schaltvermögen von 6 kA und die Klasse 3 Energiebegrenzung reduzieren thermische und mechanische Belastungen bei Kurzschlüssen, während der IP20 (fingerfest) Schutz die Sicherheit während der Wartung erhöht. Enthält einen ON/OFF-Anzeiger an der Hand, ein Beschriftungsfeld zur Identifizierung des Stromkreises und bi-verbindbare Klemmen, die mit Kabeln und Busbars kompatibel sind.

Merkmale

  • Magnetischer Schutz: gegen Überlastungen und Kurzschlüsse in 230/400 V~.
  • C-Kurve (5–10 In): passendes Auslösen für allgemeine Stromkreise und moderate Lasten.
  • Schaltvermögen 6 kA: gemäß IEC 60898-1 für Haushaltsinstallationen.
  • IP20-Schutz: Schutz vor direktem Kontakt (fingerfest).
  • Klasse 3 Energiebegrenzung: geringere Durchgangsenergie und längere Lebensdauer des Stromkreises.
  • Vielseitige Anschlussmöglichkeiten: Kabel, Gabel-/Busbar und HX³ plug.
  • Erweiterbar: kompatibel mit DX³ Hilfsgeräten, Fehlerstromschutzschaltern und Zubehör.
  • 2 Module: kompaktes Format für DIN-Schiene, einfache ON/OFF-Anzeige.

Spezifikationen

  • Poler: 2P (bipolar).
  • Nennstrom: 16 A.
  • Kurve: C (5–10 In Auslösekategorie).
  • Schaltvermögen: 6 kA gemäß IEC 60898-1.
  • Spannung: 230/400 V~.
  • Schutzgrad: IP20.
  • Modulanzahl: 2 (DIN-Schiene).
  • Kompatibilität der Verbindung: Kabel, Gabel-/Busbar, HX³ plug.
  • Zubehör: DX³ Hilfsgeräte für Steuerung/Signalgebung und Fehlerstromschutzschalter.
  • Normen: IEC/EN 60898-1.

Vorteile

  • Schnellinstallation: Doppelclip DIN für einfache Entnahme ohne Busbar zu entfernen.
  • Mehr Sicherheit: IP20 und maximale Energiebegrenzung (Klasse 3).
  • Flexibilität: Funktionen können mit DX³ Hilfsgeräten und Fehlerstromschutzschaltern erweitert werden.
  • Einfache Wartung: farbenfrohe ON/OFF-Anzeige und Beschriftungsfeld.

Installation und Tipps

  • Empfohlene professionelle Nutzung: Installation durch qualifiziertes Personal.
  • Drehmoment und Querschnitt: beachten Sie die Herstelleranweisungen für Anziehdrehmoment und Kabelquerschnitt.
  • Kurvenauswahl: Die C-Kurve ist ideal für die meisten allgemeinen und Steckdosenstromkreise.

Kompatibilität und FAQ

  • Unterstützt es Anschlussleisten? Ja, Gabel, Stecker und das HX³ plug System.
  • Kann ich einen Fehlerstromschutz hinzufügen? Ja, durch einen kompatiblen DX³ Fehlerstromschutzblock.
  • Ist es für Wohn- und Geschäftsnutzung geeignet? Ja, gemäß IEC 60898-1 für Wohn-/Gewerbegebrauch.

Stärken Sie die Sicherheit Ihres elektrischen Schaltschranks mit Legrand DX³. Fügen Sie es jetzt Ihrem Warenkorb bei LeonLeds hinzu und erhalten Sie einen zuverlässigen und einfach zu installierenden Magnet-Schalter.

ON/OFF-Anzeige sichtbar und Beschriftungsfeld zur Identifizierung des Stromkreises.

Höhe
88 mm
Breite in modularen Einheiten
2
Breite
35,6 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167611008
Farbe
Grau
Nennstrom
16 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja (Hilfsschalter DX³)
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
2
Anzahl der geschützten Pole
2
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
10 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25–70 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
230/400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel (Kamm/HX³)
Montagetyp
DIN-Schiene
Spannungstyp
AC
