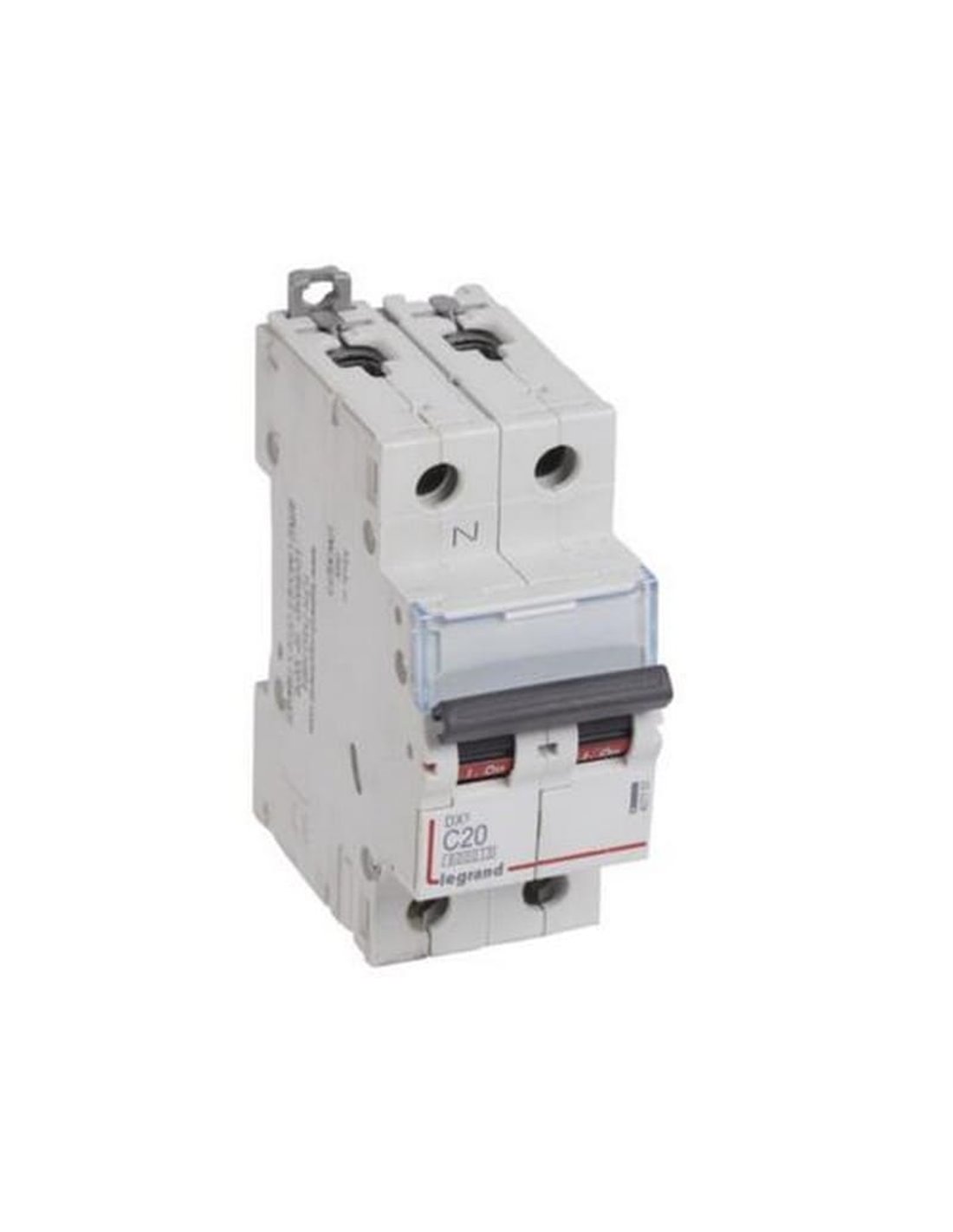

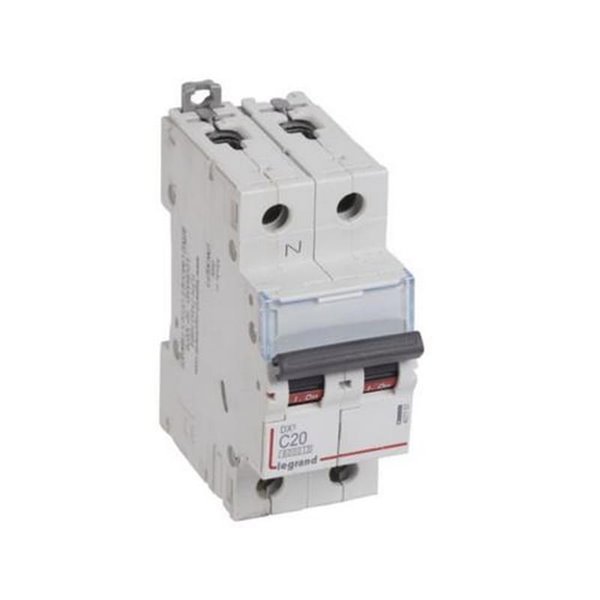

Interruptor automático magnetotérmico Legrand DX³ 407757E, P+N, 20 A, curva C, 6/10 kA, 230 V, 2 módulos
Interruptor automático magnetotérmico Legrand DX³ 407757E, P+N, 20 A, curva C, 6/10 kA, 230 V, 2 módulos
- Legrand - Magnetothermal Switch DX3 P+N 20 A C-Kurve | LeonLeds

Automatischer Magnetothermal Switch Legrand DX³ 407757E, P+N, 20 A, C-Kurve, 6/10 kA, 230 V, 2 Module - Legrand

Artikel-Nr.
407757E
20,37 €
MwSt. inklusive
oder schneller Einkauf mit

Der Magnetothermal Switch Legrand DX³ 407757E schützt den Stromkreis vor Überlastungen und Kurzschlüssen. Ausführung P+N (geschützte Phase und umschaltbarer Neutralleiter) mit 20 A, C-Kurve und Abschaltvermögen von 6/10 kA für 230 V~. Format 2 Module, Montage auf DIN-Schiene und Anschluss über Sammlerleiste (Kamm) und Kabel über schraubbare Klemmen. Beinhaltet IP20, Klasse 3 der Energiebegrenzung und halogenfreie Materialien. Ideal für dedizierte Anschlüsse und Leitungen mit mäßigen Anlaufspitzen, bietet Sicherheit, Zuverlässigkeit und eine einfache Wartung dank der gleichzeitigen Trennung von Phase und Neutralleiter.



Legrand DX³ 407757E Magnetothermal Switch (P+N, 20 A, C-Kurve, 6/10 kA)

Der DX³ 407757E kombiniert thermischen Schutz gegen Überlastungen und magnetischen Schutz gegen Kurzschlüsse. Mit 20 A und C-Kurve verwaltet er mäßige Anlaufspitzen und vermeidet störende Auslösungen. Die Konfiguration P+N führt die gleichzeitige Trennung von Phase und umschaltbarem Neutralleiter durch, verbessert die Sicherheit und erleichtert die Wartung der Elektroinstallation.

Wichtige Vorteile

  • 20 A für allgemeine Anwendungen bei 230 V~.
  • Abschaltvermögen 6/10 kA (EN 60898-1 / EN 60947-2).
  • 2 Module, DIN-Schiene, Anschluss über Sammlerleiste und Kabel.
  • IP20, Klasse 3 der Energiebegrenzung und halogenfrei.

Produkteigenschaften

  • Referenz: 407757E | Serie: DX³
  • Pole: P+N (2 Module) | Nennstrom: 20 A | Kurve: C
  • Trennvermögen: Icn 6 kA (EN 60898-1) / Icu 10 kA (EN 60947-2)
  • Spannung: 230 V~ | Frequenz: 50–60 Hz | IP: IP20
  • Anschluss: Sammlerleiste und Kabel (schraubbare Klemmen)

Zum Schutz von Personen installiere stromaufwärts einen geeigneten Fehlerstromschutzschalter 30 mA.

Neutralleiteranschluss
Ja (umschaltbarer Neutralleiter)
Breite in modularen Einheiten
2
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
77.8 mm
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167610940
Farbe
Grau
Nennstrom
20 A
Auslösekurve
C
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Polanzahl
2 (P+N)
Anzahl der geschützten Pole
1 (Phase)
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
10 kA
Tiefe
94.8 mm
Installiertiefe
44 mm
Betriebstemperaturbereich
-25–70 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
230 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
