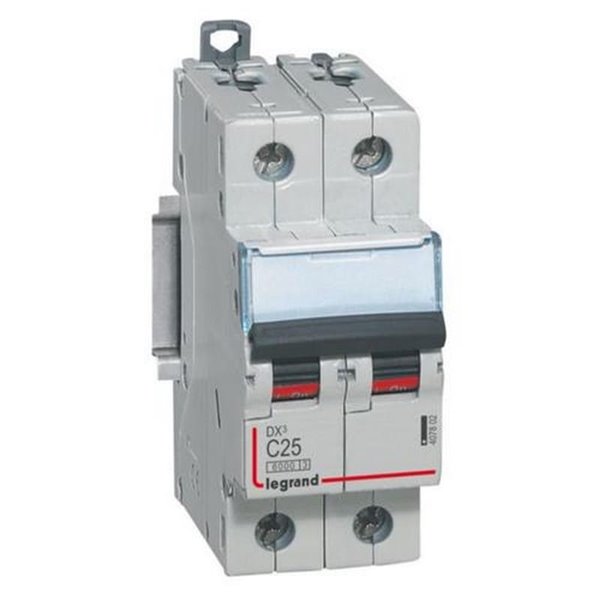

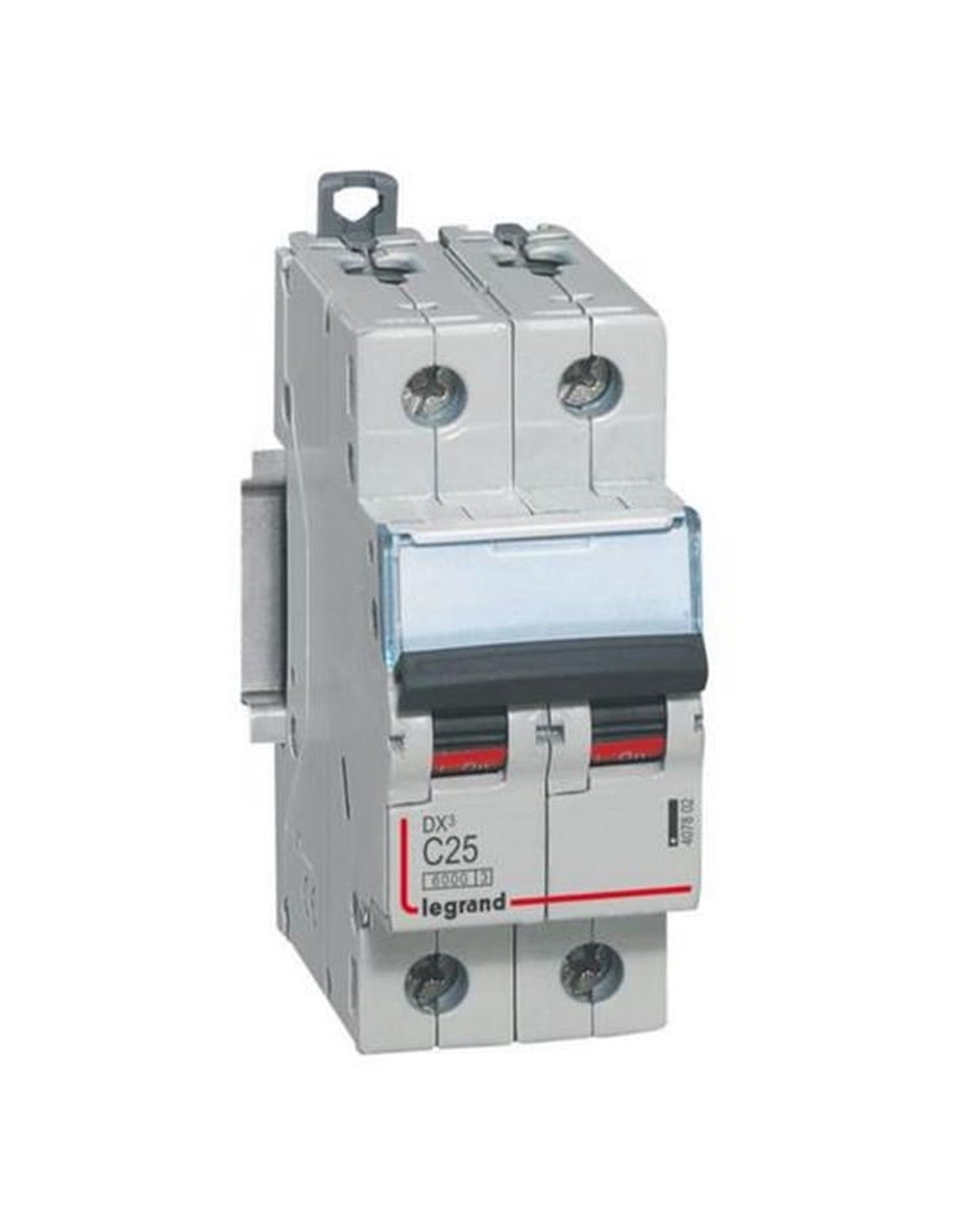

Interruptor magnetotérmico automático Legrand DX³ 407802E, bipolar (2P), 25 A, curva C, 6 kA, 230/400 V
Interruptor magnetotérmico automático Legrand DX³ 407802E, bipolar (2P), 25 A, curva C, 6 kA, 230/400 V
- Legrand - Magnet-Schalter Legrand DX³ 2P 25 A | LeonLeds

Automatischer Magnet-Schalter Legrand DX³ 407802E, bipolar (2P), 25 A, C-Kurve, 6 kA, 230/400 V - Legrand

Artikel-Nr.
407802E
23,43 €
MwSt. inklusive
oder schneller Einkauf mit

Automatischer Magnet-Schalter Legrand DX³ 2P 25 A mit C-Kurve und Schaltvermögen 6 kA gemäß IEC/EN 60898-1. Klemmen IP20 (fingerfest), Klasse 3 Energiebegrenzung und ON/OFF-Anzeige. Kompatibel mit Gabel-/Busbars und dem HX³ plug-System sowie mit DX³ Hilfsgruppen und Fehlerstromschutzschaltern. Format von 2 Modulen für DIN-Schiene, 230/400 V~.



Automatischer Magnet-Schalter Legrand DX³ 2P 25 A, C-Kurve, 6 kA

Der Legrand DX³ bipolare 25 A C-Kurve bietet thermischen und magnetischen Schutz gegen Überlastungen und Kurzschlüsse in Netzwerken von 230/400 V~. Sein Schaltvermögen 6 kA gemäß IEC/EN 60898-1 und die Klasse 3 Energiebegrenzung verringern thermische und mechanische Belastungen auf Leitungen und Empfängern. Sie enthält IP20 Klemmen (fingerfest), sichtbaren ON/OFF-Anzeiger und ein Beschriftungsfeld für eine schnelle Identifizierung der Schaltstellen in Wohn- und kleinen Geschäftsanlagen.

Eigenschaften

  • Magnetischer Schutz: gegen Überlastungen und Kurzschlüsse in 230/400 V~.
  • C-Kurve (5–10 In): geeignet für allgemeine Stromkreise mit moderatem Einschaltstrom.
  • Schaltvermögen 6 kA: sicheres Leistungsniveau gemäß IEC/EN 60898-1.
  • Klasse 3 Energiebegrenzung: geringere Durchgangsenergie, längere Lebensdauer der Installation.
  • IP20 Klemmen: Schutz gegen versehentliche Berührung für mehr Sicherheit für den Installateur.
  • Leichte Verkabelung: akzeptiert Kabel, Gabel-/Busbar und HX³ plug.
  • DX³ Ökosystem: kompatibel mit Hilfsgeräten und Fehlerstromschutzschaltern.
  • 2 Module: Montage auf DIN-Schiene mit einfacher Entnahme.

Spezifikationen

  • Poler: 2P (bipolar).
  • Nennstrom: 25 A.
  • Kurve: C.
  • Schaltvermögen: 6 kA (Familie mit 10 kA Varianten gemäß Referenz).
  • Nennspannung: 230/400 V~.
  • Schutzgrad: IP20 bei Klemmen.
  • Anzahl der Module: 2 (DIN-Schiene).
  • Normen: IEC/EN 60898-1.
  • Anschluss: Kabel, Gabel-/Busbar und HX³ plug.
  • Zubehör: DX³ Hilfsgeräte für Steuerung/Signalgebung und Fehlerstromschutzschalter.

Anwendung und Installation

  • Verwendung: Wohn- und kleine Gewerbe, Stromkreise für Steckdosen und Beleuchtung.
  • Installation: durch qualifiziertes Personal unter Berücksichtigung der vom Hersteller angegebenen Querschnitte und Anziehdrehmomente.
  • Verteilung: HX³ plug für Zeitersparnis und Gleichmäßigkeit im Schaltschrank.

Vertrauen Sie auf die Technik von Legrand: Die Serie DX³ bietet Sicherheit, schnelle Verkabelung und Kompatibilität mit ihrem gesamten Zubehör-Ökosystem für einen zuverlässigen Schaltschrank.

Höhe
88 mm
Breite in modularen Einheiten
2
Breite
35,6 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167611022
Farbe
Grau
Nennstrom
25 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja (Hilfsschalter DX³)
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
2
Anzahl der geschützten Pole
2
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
10 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25–70 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
230/400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel (Kamm/HX³)
Montagetyp
DIN-Schiene
Spannungstyp
AC
