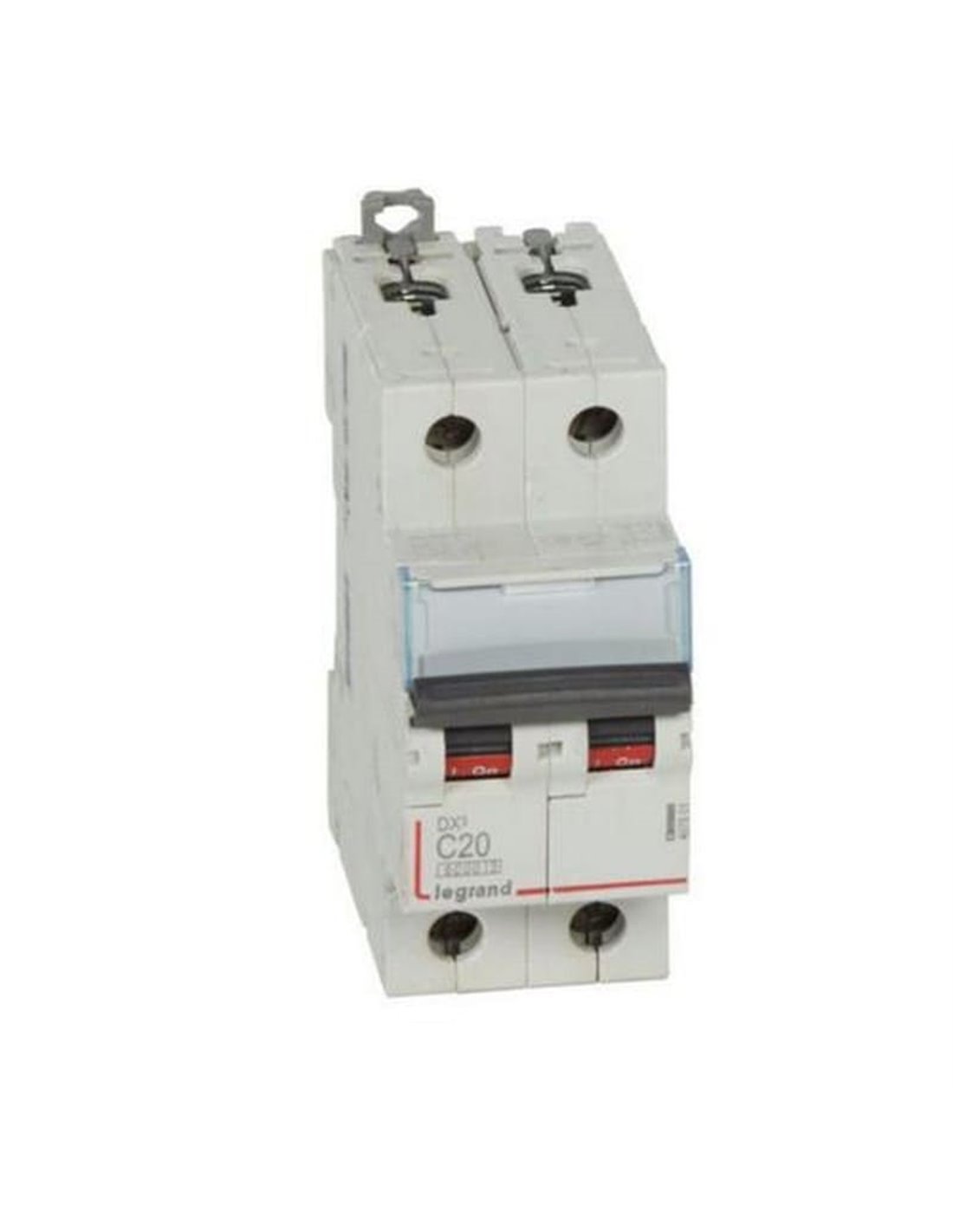

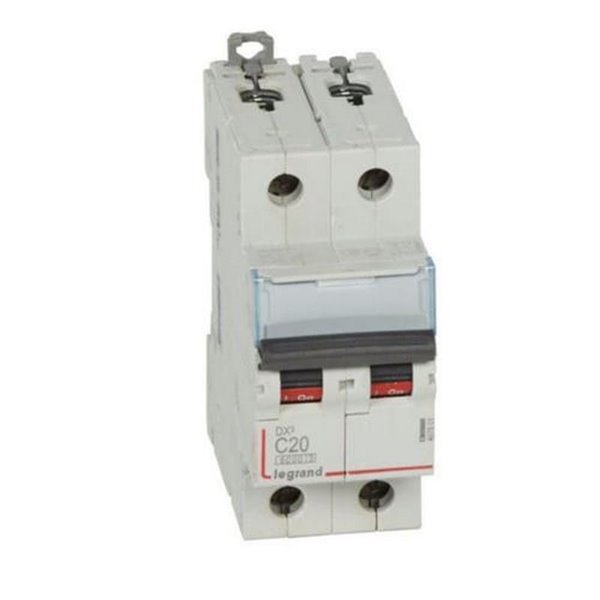

Interruptor magnetotérmico automático Legrand DX³ 407801E, bipolar (2P), 20 A, curva C, 6 kA, 230/400 V
Interruptor magnetotérmico automático Legrand DX³ 407801E, bipolar (2P), 20 A, curva C, 6 kA, 230/400 V
- Legrand - Magnet-Schalter Legrand DX³ 2P 20 A | LeonLeds

Automatischer Magnet-Schalter Legrand DX³ 407801E, bipolar (2P), 20 A, C-Kurve, 6 kA, 230/400 V - Legrand

Artikel-Nr.
407801E
22,54 €
MwSt. inklusive
oder schneller Einkauf mit

Automatischer Magnet-Schalter Legrand DX³ 2P 20 A mit C-Kurve und Schaltvermögen 6 kA gemäß IEC/EN 60898-1. Klemmen IP20 (fingerfest) und Klasse 3 Energiebegrenzung für höhere Sicherheit und Lebensdauer des Stromkreises. Kompatibel mit DX³ Hilfsgeräten, Fehlerstromschutzschaltern und Gabel-/Busbars (HX³ plug) für schnelle Verkabelung. Format 2 Module für DIN-Schiene, mit ON/OFF-Anzeige und Beschriftungsfeld zur Identifizierung des Stromkreises.



Automatischer Magnet-Schalter Legrand DX³ 2P 20 A C-Kurve, 6 kA

Der Legrand DX³ 2-poliger 20 A C-Kurve bietet zuverlässigen thermischen und magnetischen Schutz gegen Überlastungen und Kurzschlüsse in 230/400 V~ Netzwerken. Sein Schaltvermögen von 6 kA und die Klasse 3 Energiebegrenzung reduzieren thermische und mechanische Belastungen auf Leitung und Geräte, während die Klemmen mit IP20-Schutz die Sicherheit während der Handhabung erhöhen. Integriert ein sichtbares ON/OFF-Anzeige und ein Beschriftungsfeld zur klaren Identifizierung des Stromkreises in Wohn- und Geschäftsschaltschränken.

Merkmale

  • Magnetischer Schutz: gegen Überlastungen und Kurzschlüsse in 230/400 V~.
  • C-Kurve (5–10 In): geeignet für allgemeine Stromkreise mit moderatem Einschaltstrom.
  • Schaltvermögen 6 kA: gemäß IEC/EN 60898-1 für Haushaltsinstallationen.
  • IP20-Schutz: fingerfeste Klemmen zur Vermeidung von versehentlichen Berührungen.
  • Klasse 3 Energiebegrenzung: geringere Durchgangsenergie, höhere Zuverlässigkeit.
  • Schnellverkabelung: akzeptiert Kabel, Gabel-/Busbar und HX³ plug.
  • DX³ Ökosystem: kompatibel mit Hilfsgeräten und Fehlerstromschutzschaltern.
  • Kompaktes Format: 2 Module für DIN-Schienenmontage, einfache Entnahme.

Spezifikationen

  • Poler: 2P (bipolar).
  • Nennstrom: 20 A.
  • Kurve: C.
  • Schaltvermögen: 6 kA (zeilenweise mit 10 kA Varianten).
  • Nennspannung: 230/400 V~.
  • Anzahl der Module: 2 (DIN-Schiene).
  • Schutzgrad: IP20 bei Klemmen.
  • Normen: IEC/EN 60898-1.
  • Anschluss: Kabel, Gabel-/Busbar, HX³ plug.
  • Zubehör: Steuerungs-/Signalisierungsgeräte und DX³ Fehlerstromschutzschalter.

Vorteile

  • Agile Installation: Kompatibilität mit offiziellen Busbars und Zubehör.
  • Mehr Sicherheit: IP20 und maximale Energiebegrenzung (Klasse 3).
  • Markenvertraulichkeit: Qualität von Legrand in der DX³-Serie.
  • Einfache Wartung: sichtbare ON/OFF-Anzeige und integriertes Beschriftungsfeld.

Installation und Tipps

  • Montage durch Fachkräfte: Nennen Sie den Querschnitt des Leiters und den Anziehdrehmoment des Herstellers.
  • Geeignete Auswahl: C-Kurve und 20 A als Standardbalance für allgemeine Kreise.
  • Verteilung: Verwendung von HX³ plugs, um Zeit zu sparen und Fehler zu reduzieren.

Kompatibilität und FAQ

  • Unterstützt es Hilfsgeräte? Ja, DX³ Steuergeräte/Signalisierungsgeräte.
  • Kann ich einen Fehlerstromschutz hinzufügen? Ja, durch einen kompatiblen DX³ Fehlerstromschutzblock.
  • Gibt es 10 kA? Die DX³-Serie hat je nach Referenz 10 kA Varianten.

Stärken Sie den Schutz Ihres Schaltschranks mit Legrand DX³: Sicherheit, schnelle Installation und Kompatibilität mit dem gesamten Zubehör-Ökosystem.

Höhe
88 mm
Breite in modularen Einheiten
2
Breite
35,6 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
8424167611015
Farbe
Grau
Nennstrom
20 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja (Hilfsschalter DX³)
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
2
Anzahl der geschützten Pole
2
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
10 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Betriebstemperaturbereich
-25–70 °C
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Anschlussquerschnitt des Leiters
1,5–25 mm²
Anschlussquerschnitt des massiven Leiters
1.5–35 mm²
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
230/400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel (Kamm/HX³)
Montagetyp
DIN-Schiene
Spannungstyp
AC
