Interruptor magnetotérmico Legrand TX³ 403629, 4P, C32, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403629, 4P, C32, 6 kA, 400 V
- Legrand - Magnetothermischer Schalter TX3 4P 32 A C 6 kA | LeonLeds

Magnetothermischer Schalter Legrand TX³ 403629, 4P, C32, 6 kA, 400 V - Legrand

Artikel-Nr.
403629
53,11 €
MwSt. inklusive
oder schneller Einkauf mit

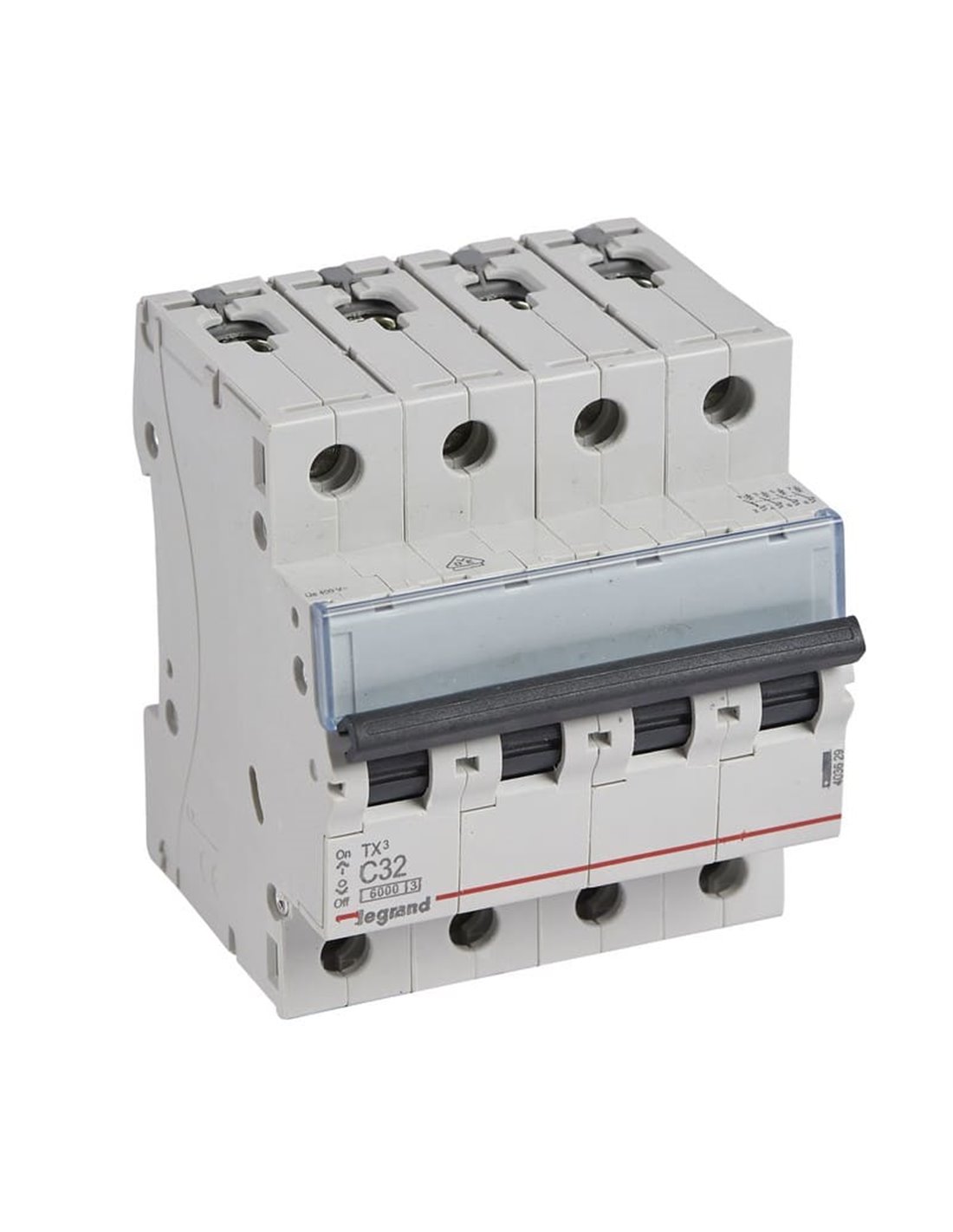

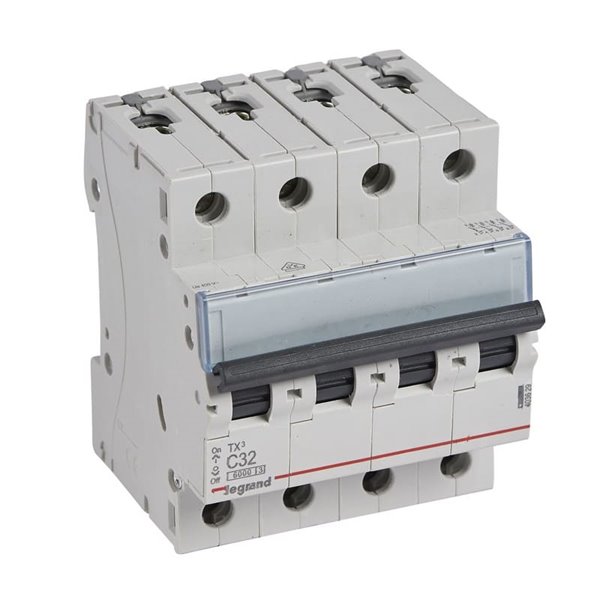

Der Legrand TX³ 403629 Magnetothermische Schalter schützt drei-phasige Schaltungen mit Neutralleiter vor Überlastungen und Kurzzschlüsse. Modell 4P (3F+N) für 400 V~ mit 32 A, C-Kurve und 6 kA. Er wird auf der DIN-Schiene montiert, belegt 4 Module und ermöglicht den Anschluss über Sammlerbus (Pein) und Kabel mit geschraubten Klemmen. Inklusive Ui 500 V, Uimp 4 kV, IP20 und ist halogenfrei. Sein gleichzeitiges Trennen von Phasen und Neutralleiter erhöht die Sicherheit und erleichtert die Wartung der elektrischen Verteilung.



Legrand TX³ 403629 Magnetothermischer Schalter (4P, 32 A, C-Kurve, 6 kA)

Der TX³ 403629 bietet thermischen Schutz gegen Überlastungen und magnetische Sicherheit gegen Kurzzschlüsse. Mit 32 A und C-Kurve bewältigt er moderate Anlaufströme und verhindert störende Auslösungen, wobei er schnell reagiert, um die Verdrahtung und die Geräte zu schützen.

Wichtige Vorteile

  • 4 Pole (3F+N): gleichzeitiges Trennen von Phasen und Neutralleiter für maximale Sicherheit.
  • Trennvermögen 6 kA nach EN 60898-1 / EN 60947-2.
  • DIN-Montage (4 Module) und Anschluss über Sammlerbus und Kabel an geschraubten Klemmen.
  • IP20 "finger-proof", Ui 500 V, Uimp 4 kV, Material halogenfrei.

Empfohlene Anwendungen

  • Dreiphasenverteilungen mit Neutralleiter zu 400 V~ mit einem Verbrauch von bis zu 32 A pro Phase.
  • Motoren, HVAC und Maschinen mit moderaten Anlaufströmen.

Technische Spezifikationen

  • Referenz: 403629 | Serie: TX³ 6000
  • Pole: 4P (3F+N) | Strömstärke: 32 A (C32) | Trennvermögen: 6 kA
  • Spannung: 400 V~ | Frequenz: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Module: 4 | Montage: DIN-Schiene | Anschluss: Sammlerbus und Kabel (geschraubte Klemmen)

Vervollständige den Personenschutz mit einem 30 mA Fehlerstromschutzschalter des geeigneten Typs, der stromabwärts installiert ist.

Neutralleiteranschluss
Nein
Höhe
88 mm
Breite in modularen Einheiten
4
Breite
71.2 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
3245064036290
Farbe
Grau
Nennstrom
32 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
4
Anzahl der geschützten Pole
4
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
6 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
