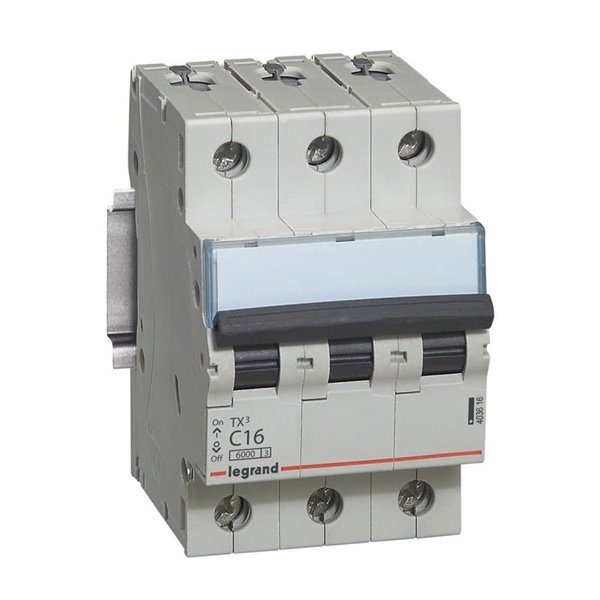

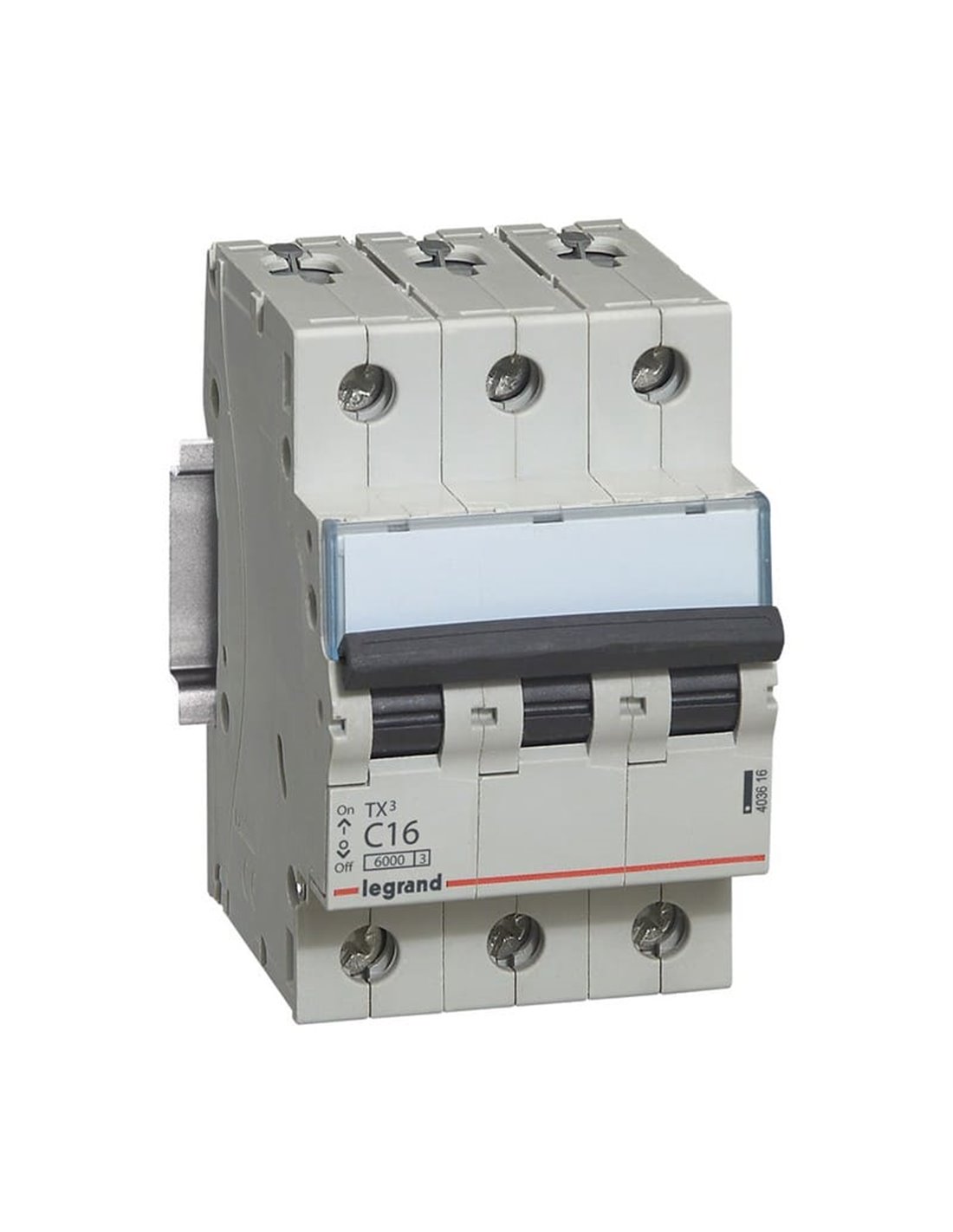

Legrand TX³ 403616 Leitungsschutzschalter, 3P, C16, 6 kA, 400 V - Legrand

Artikel-Nr.
403616
24,95 €
MwSt. inklusive
oder schneller Einkauf mit

Der Legrand TX³ 403616 Leitungsschutzschalter schützt Ihre Installation vor Überlastungen und Kurzschlüssen. Version 3 Pole für 400 V~, mit 16 A, Kurve C und 6 kA Trennleistung. Er benötigt 3 Module, wird auf DIN-Schiene montiert und unterstützt den Anschluss über Sammler (Prong) und Kabel mit verschraubten Anschlüssen. Verfügt über Ui 500 V, Uimp 4 kV, IP20 und halogenfreie Materialien. Ideal für drei-phasige Verteilungen mit moderaten Anlaufströmen (Motoren, Klima- und Heiztechnik, leichte Maschinen).



Legrand TX³ 403616 Leitungsschutzschalter (3P, 16 A, Kurve C, 6 kA)

Der TX³ 403616 kombiniert thermischen Schutz gegen Überlastungen und magnetischen Schutz gegen Kurzschlüsse. Mit 16 A und Kurve C hält er moderate Anlaufströme ohne lästige Auslösungen aus und handelt schnell im Fehlerfall, schützt die Verdrahtung und die Geräte in drei Phasen.

Vorteile, die überzeugen

  • Trifasenschutz 3P für 400 V~ in einem einzigen Gerät.
  • 6 kA Trennleistung (EN 60898-1 / EN 60947-2) für Wohn- und Gewerbeverteilungen.
  • DIN-Montage, 3 Module, verschraubte Anschlüsse und Anschluss über Sammler oder Kabel.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, halogenfreie Materialien.

Empfohlene Anwendungen

  • Motoren, Klima- und Heiztechnik und leichte Maschinen bis 16 A pro Phase.
  • Dreiphasenverteilungen, wo Kurve C wegen moderater Spitzen von Vorteil ist.

Technische Spezifikationen

  • Referenz: 403616 | Serie: TX³ 6000
  • Pole: 3P | Stärke: 16 A (C16) | Trennleistung: 6 kA
  • Spannung: 400 V~ | Frequenz: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Module: 3 | Montage: DIN-Schiene | Anschluss: Sammler und Kabel (verschraubte Anschlüsse)

Vervollständigen Sie die Installation mit einem Differenzial 30 mA des richtigen Typs zum Schutz von Personen.

Neutralleiteranschluss
Nein
Höhe
88 mm
Breite in modularen Einheiten
3
Breite
53,4 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
3245064036160
Farbe
Grau
Nennstrom
16 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
3
Anzahl der geschützten Pole
3
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
6 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
