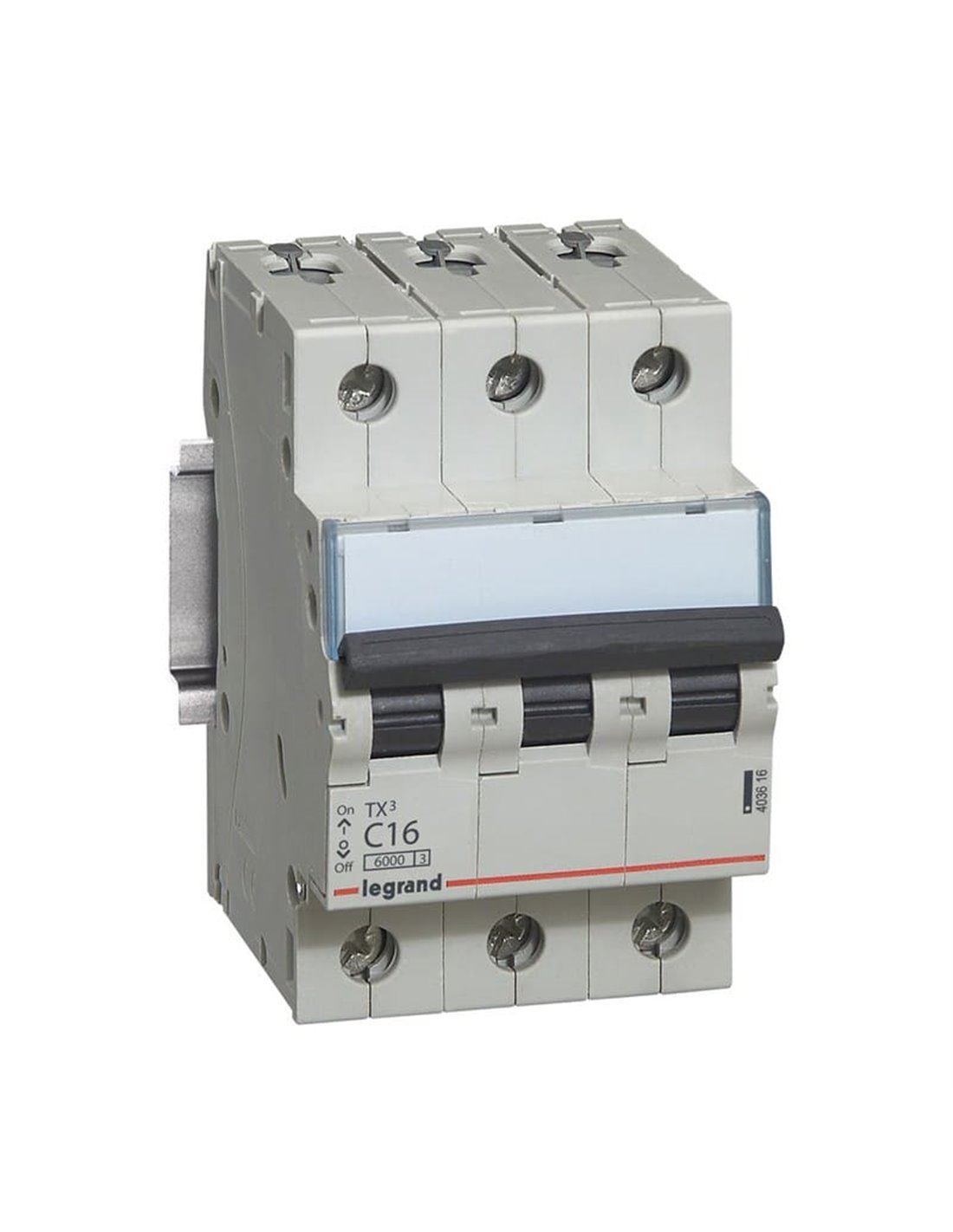

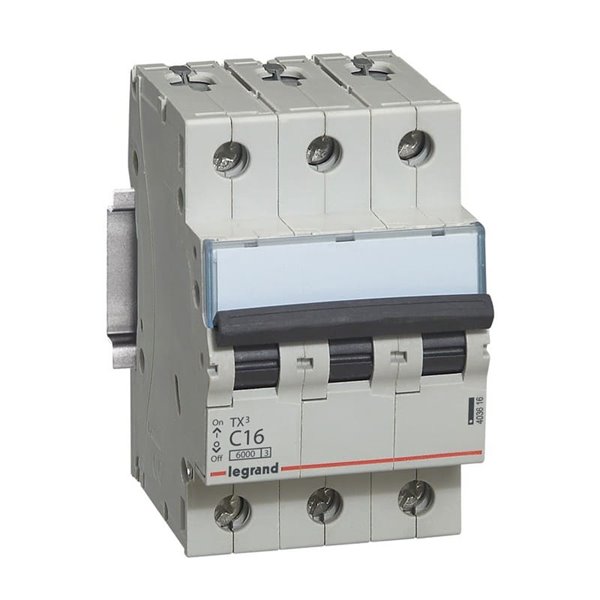

Interruptor magnetotérmico Legrand TX³ 403616, 3P, C16, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403616, 3P, C16, 6 kA, 400 V
- Legrand - Interruptor magnetotérmico TX3 3P 16A C 6kA 400V | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403616, 3P, C16, 6 kA, 400 V - Legrand

Referencia
403616
23,06 €
IVA incluido

El interruptor magnetotérmico Legrand TX³ 403616 protege tu instalación frente a sobrecargas y cortocircuitos. Versión 3 polos para 400 V~, con 16 A, curva C y 6 kA de poder de corte. Ocupa 3 módulos, se instala en carril DIN y admite conexión por barra colectora (peine) y cable mediante bornes atornillados. Dispone de Ui 500 V, Uimp 4 kV, IP20 y materiales libres de halógenos. Ideal para cuadros trifásicos con picos de arranque moderados (motores, climatización, maquinaria ligera).



Interruptor magnetotérmico Legrand TX³ 403616 (3P, 16 A, curva C, 6 kA)

El TX³ 403616 combina protección térmica ante sobrecargas y protección magnética frente a cortocircuitos. Con 16 A y curva C, soporta picos de arranque moderados evitando disparos molestos y actúa con rapidez en caso de fallo, salvaguardando el cableado y los equipos trifásicos.

Ventajas que convencen

  • Protección trifásica 3P a 400 V~ en un solo dispositivo.
  • 6 kA de poder de corte (EN 60898-1 / EN 60947-2) para cuadros residenciales y terciarios.
  • Montaje DIN, 3 módulos, bornes atornillados y conexión por barra colectora o cable.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, material libre de halógenos.

Aplicaciones recomendadas

  • Motores, climatización y maquinaria ligera hasta 16 A por fase.
  • Cuadros trifásicos donde convenga curva C por picos moderados.

Especificaciones técnicas

  • Referencia: 403616 | Serie: TX³ 6000
  • Polos: 3P | Calibre: 16 A (C16) | Poder de corte: 6 kA
  • Tensión: 400 V~ | Frecuencia: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Módulos: 3 | Montaje: carril DIN | Conexión: barra colectora y cable (bornes atornillados)

Completa la instalación con un diferencial 30 mA del tipo adecuado para protección de personas.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
3
Anchura
53.4 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064036160
Color
Gris
Corriente nominal
16 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
3
Número de polos protegidos
3
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
400 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
