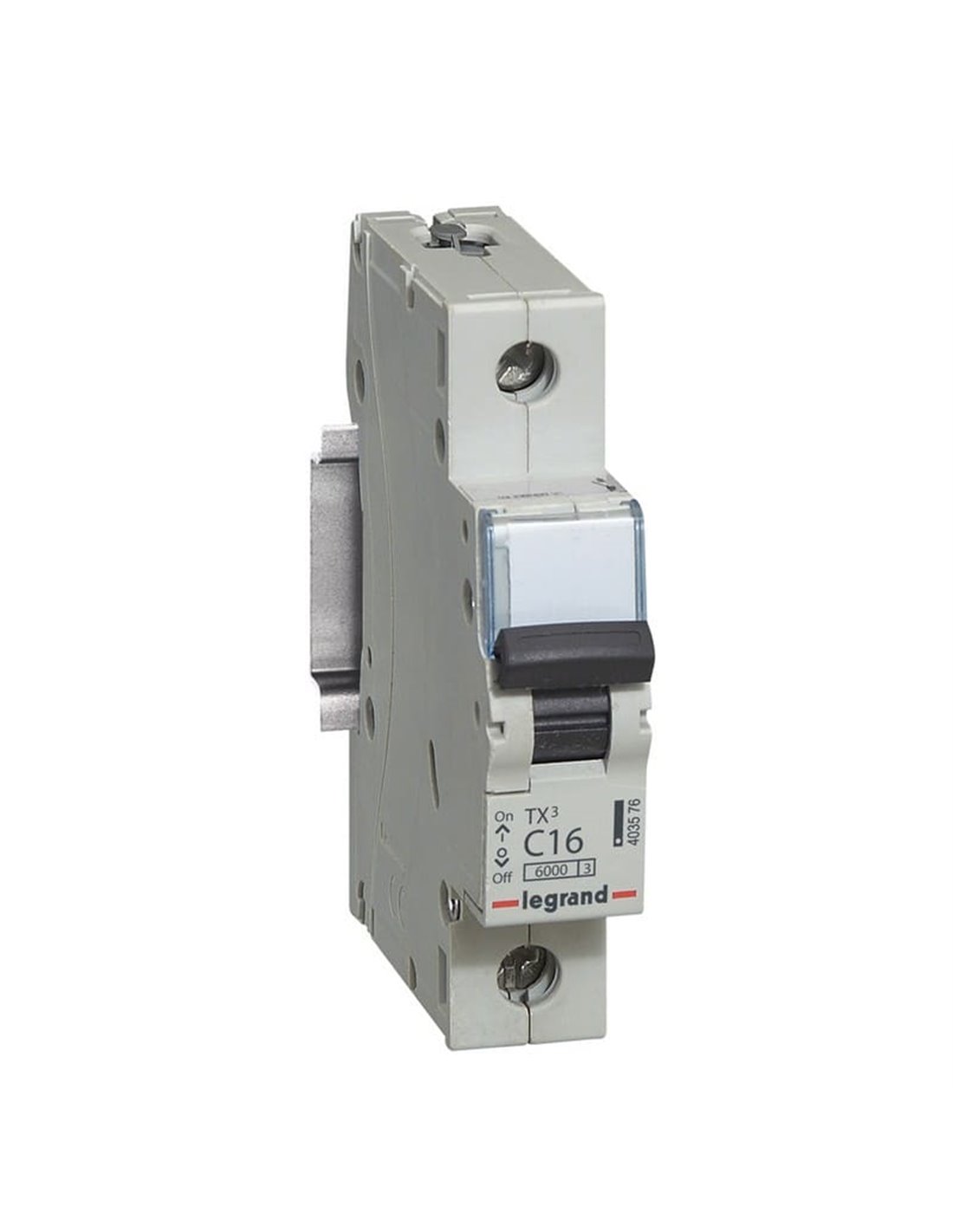

Magnetotérmico Legrand TX³ 403576, C16, 1 polo, 6 kA, 230 V
Magnetotérmico Legrand TX³ 403576, C16, 1 polo, 6 kA, 230 V
- Legrand - Magnetotérmico Legrand TX3 C16 1P 6 kA 230 V | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403576, C16, 1 polo, 6 kA, 230 V - Legrand

Referencia
403576
6,72 €
IVA incluido

El magnetotérmico Legrand TX³ 403576 protege el circuito frente a sobrecargas y cortocircuitos. Es un modelo de 1 polo, 16 A, curva C y 6 kA de poder de corte, ideal como protección de tomas y uso general en instalaciones 230 V~. Se monta en carril DIN, permite conexión mediante barra colectora y cable y su palanca frontal facilita el rearmado tras disparo. Solución fiable para cuadros de vivienda y pequeño terciario, evitando daños en el cableado y en los equipos conectados.



Magnetotérmico Legrand TX³ 403576 (1P, 16 A, curva C, 6 kA)

El TX³ 403576 es un interruptor automático con doble protección: térmica frente a sobrecargas sostenidas y magnética ante cortocircuitos. Con 16 A y curva C, es adecuado para uso general y circuitos con picos moderados (electrodomésticos, pequeños motores, tomas). Su poder de corte de 6 kA cubre la mayoría de cuadros residenciales donde la corriente de cortocircuito prevista no supera ese valor.

Aplicaciones habituales

  • Circuitos de enchufes y uso general a 230 V.
  • Pequeños motores/equipos con picos de arranque moderados.
  • Cuadros de vivienda y pequeño comercio.

Instalación y manejo

  • Montaje en carril DIN; conexión por barra colectora y cable en bornes atornillados.
  • Ubicarlo aguas abajo del diferencial correspondiente.
  • Rearme manual bajando/subiendo la palanca tras el disparo.

Especificaciones

  • Referencia: 403576 | Serie: TX³
  • Polos: 1P | Calibre: 16 A (C16)
  • Curva: C | Poder de corte: 6 kA
  • Tensión de servicio: 230 V~ | Frecuencia: 50–60 Hz
  • Montaje: carril DIN | Conexión: barra colectora y cable

Combínalo con tu diferencial para una protección completa del circuito y de las personas.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
1
Anchura
17.8 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064035767
Color
Gris
Corriente nominal
16 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
1
Número de polos protegidos
1
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
230 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
Voltaje nominal
210–440 V
