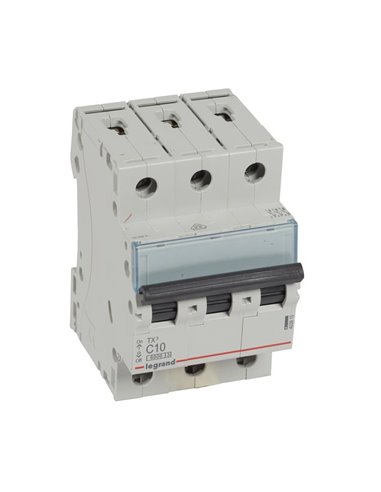

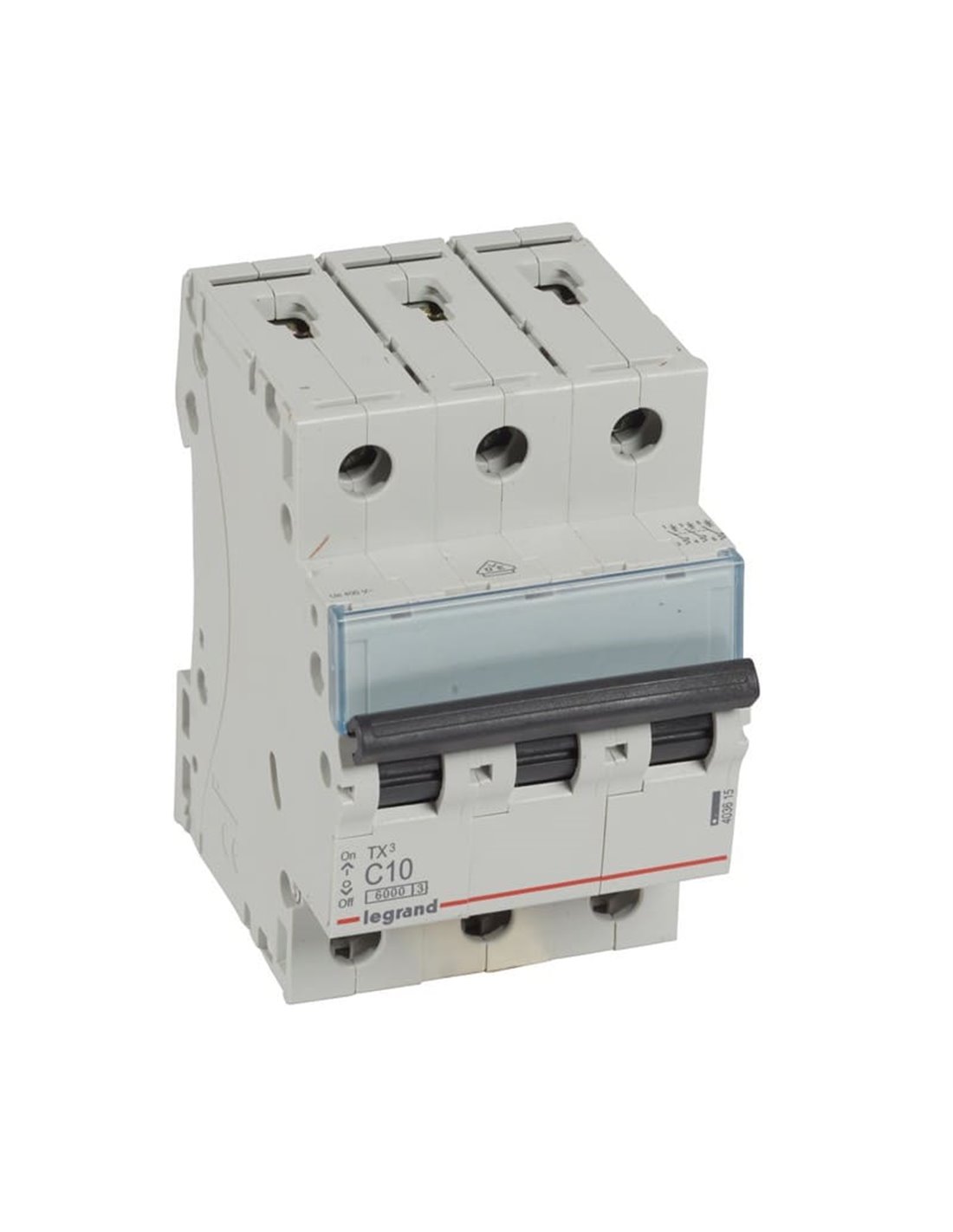

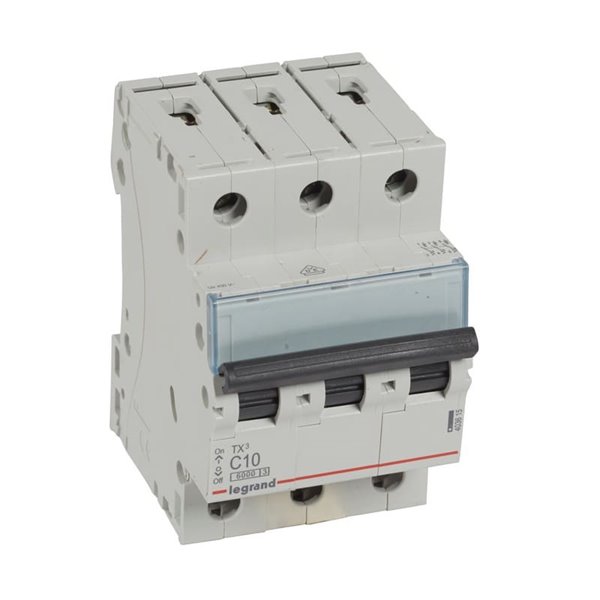

Interruptor magnetotérmico Legrand TX³ 403615, 3P, C10, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403615, 3P, C10, 6 kA, 400 V
- Legrand - Interruptor magnetotérmico TX3 3P 10A C 6kA 400V | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403615, 3P, C10, 6 kA, 400 V - Legrand

Referencia
403615
18,10 €
IVA incluido

El interruptor magnetotérmico Legrand TX³ 403615 protege la instalación frente a sobrecargas y cortocircuitos. Versión 3 polos para 400 V~, con 10 A, curva C y 6 kA de poder de corte. Ocupa 3 módulos, se instala en carril DIN y permite alimentación por peine/prong o cable, entrada superior o inferior. Incorpora Ui 500 V, Uimp 4 kV e IP20 “finger-proof”. Compatible con auxiliares DX³ (señalización, disparo a distancia, motorizado). Una solución robusta y fiable para cuadros trifásicos con picos de arranque moderados.



Interruptor magnetotérmico Legrand TX³ 403615 (3P, 10 A, curva C, 6 kA)

El TX³ 403615 combina protección térmica (sobrecargas prolongadas) y magnética (cortocircuitos). La curva C gestiona picos de arranque moderados sin disparos molestos y actúa con rapidez ante fallos, protegiendo cableado y equipos trifásicos.

Ventajas para tu cuadro

  • 3P – 400 V~: protección trifásica equilibrada en un único aparato.
  • 6 kA de poder de corte (EN 60898-1 / EN 60947-2).
  • Montaje DIN, 3 módulos, bornes a tornillo; admite barra colectora/prong y cable.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, materiales libres de halógenos.
  • Compatible con auxiliares DX³ (señalización, disparo y mando motorizado).

Aplicaciones recomendadas

  • Cuadros trifásicos de vivienda/terciario con cargas de hasta 10 A por fase.
  • Motores y equipos con picos moderados donde conviene curva C.

Especificaciones técnicas

  • Referencia: 403615 | Serie: TX³ 6000
  • Polos: 3P | Calibre: 10 A | Curva: C | ICN: 6 kA
  • Tensión: 400 V~ | Frecuencia: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Módulos: 3 | Montaje: carril DIN | Conexión: peine/cable con bornes atornillados

Para completar la protección de personas, instálalo aguas abajo de un diferencial 30 mA del tipo adecuado.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
3
Anchura
53.4 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064036153
Color
Gris
Corriente nominal
10 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
3
Número de polos protegidos
3
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
400 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
