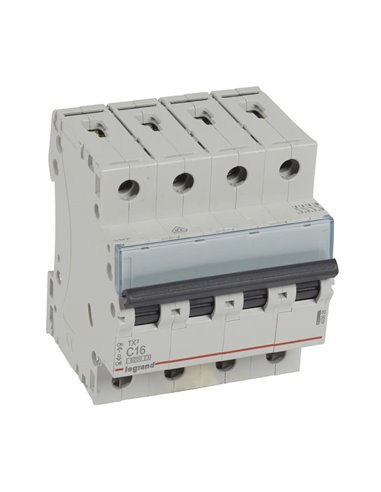

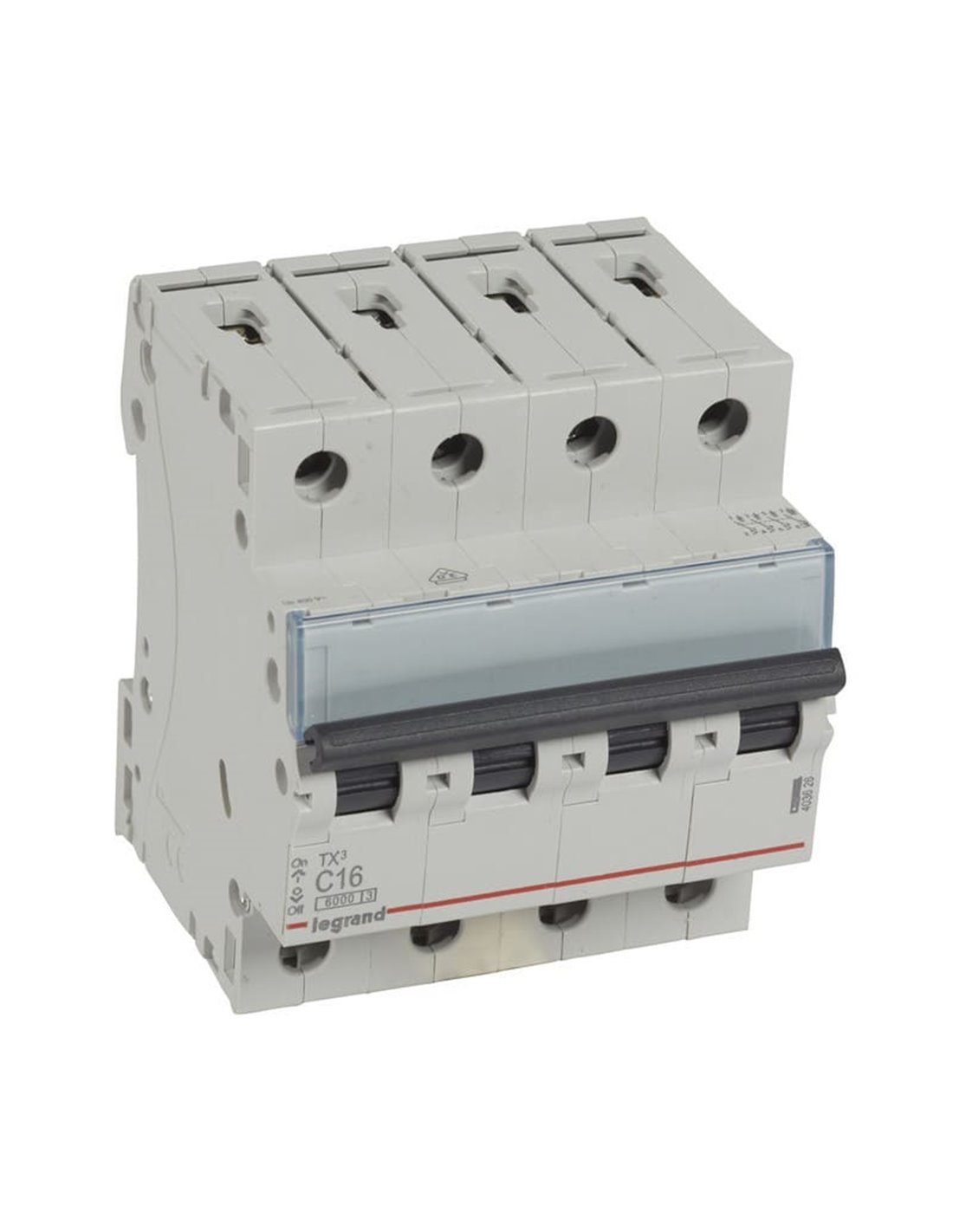

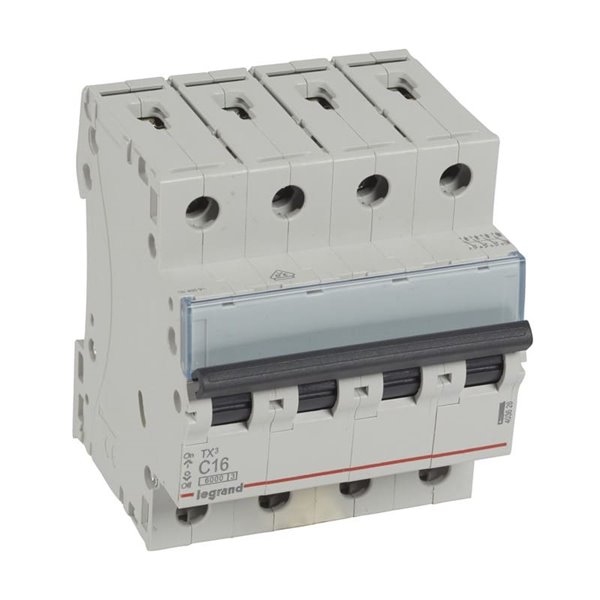

Interruptor magnetotérmico Legrand TX³ 403626, 4P, C16, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403626, 4P, C16, 6 kA, 400 V
- Legrand - Interruptor magnetotérmico TX3 4P 16 A C 6 kA | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403626, 4P, C16, 6 kA, 400 V - Legrand

Referencia
403626
44,14 €
IVA incluido

El interruptor magnetotérmico Legrand TX³ 403626 protege sistemas trifásicos con neutro frente a sobrecargas y cortocircuitos. Modelo de 4 polos para 400 V~ con 16 A, curva C y 6 kA de poder de corte. Se instala en carril DIN, ocupa 4 módulos y admite barra colectora (peine) y cable en bornes atornillados. Incorpora Ui 500 V, Uimp 4 kV, IP20 y es libre de halógenos. Su corte 4P (3F+N) permite la apertura simultánea de fases y neutro, aumentando la seguridad y facilitando el mantenimiento del cuadro eléctrico.



Interruptor magnetotérmico Legrand TX³ 403626 (4P, 16 A, curva C, 6 kA)

El TX³ 403626 integra protección térmica frente a sobrecargas y protección magnética ante cortocircuitos. Con 16 A y curva C, gestiona picos de arranque moderados sin disparos molestos y actúa con rapidez en caso de fallo, cuidando el cableado y los equipos conectados.

Ventajas que convencen

  • 4 polos (3F+N): corte simultáneo de fases y neutro para máxima seguridad.
  • 6 kA de poder de corte (EN 60898-1 / EN 60947-2).
  • Montaje DIN en 4 módulos y conexión por barra colectora y cable en bornes atornillados.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, material libre de halógenos.

Aplicaciones recomendadas

  • Cuadros trifásicos con neutro en vivienda/terciario con consumo hasta 16 A por fase.
  • Motores, HVAC y maquinaria ligera con picos moderados de arranque.

Especificaciones técnicas

  • Referencia: 403626 | Serie: TX³ 6000
  • Polos: 4P | Calibre: 16 A (C16) | Poder de corte: 6 kA
  • Tensión: 400 V~ | Frecuencia: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Módulos: 4 | Montaje: carril DIN | Conexión: barra colectora y cable (bornes atornillados)

Completa la protección de personas con un diferencial 30 mA del tipo adecuado, instalado aguas arriba.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
4
Anchura
71.2 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064036269
Color
Gris
Corriente nominal
16 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
4
Número de polos protegidos
4
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
400 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
