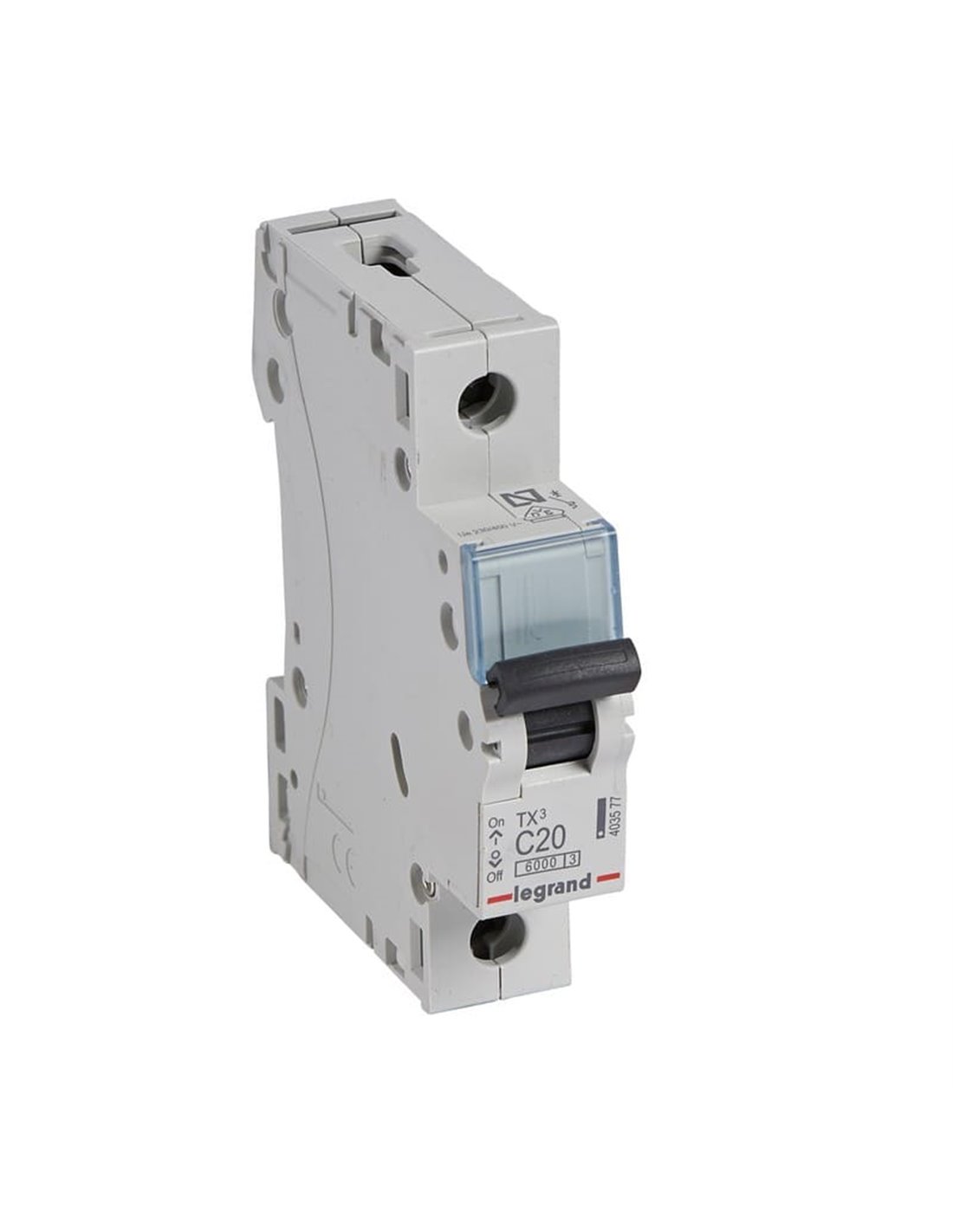

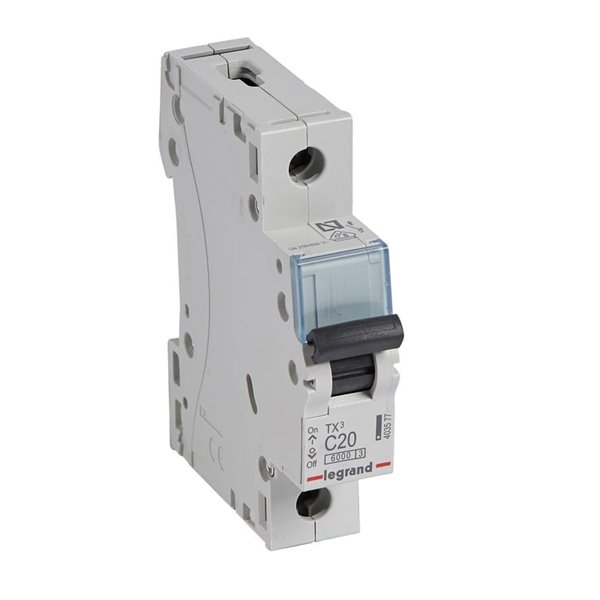

Magnetotérmico Legrand TX³ 403577, C20, 1 polo 6 kA, 230 V
Magnetotérmico Legrand TX³ 403577, C20, 1 polo 6 kA, 230 V
- Legrand - Magnetotérmico Legrand TX3 C20 1P 6 kA 230 V | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403577, C20, 1 polo 6 kA, 230 V - Legrand

Referencia
403577
6,95 €
IVA incluido

El magnetotérmico Legrand TX³ 403577 protege tu instalación frente a sobrecargas y cortocircuitos. Es un modelo de 1 polo, 20 A, curva C y 6 kA de poder de corte, adecuado para circuitos de uso general a 230 V~ con picos de arranque moderados. Se monta en carril DIN, ocupa 1 módulo y permite conexión por barra colectora y cable con bornes atornillados. Su palanca frontal facilita el rearme tras el disparo y su construcción IP20 garantiza un uso seguro en cuadro eléctrico. Ideal para líneas de enchufes y pequeños motores en vivienda o pequeño terciario.



Magnetotérmico Legrand TX³ 403577 (1P, 20 A, curva C, 6 kA)

El TX³ 403577 es un interruptor automático que integra protección térmica frente a sobrecargas y protección magnética ante cortocircuitos. Con 20 A y curva C, ofrece el disparo adecuado para líneas con picos de arranque moderados (electrodomésticos, pequeños motores, fuentes conmutadas), manteniendo la continuidad del servicio y la seguridad del cableado.

Ventajas para tu instalación

  • Poder de corte 6 kA: respuesta fiable en la mayoría de cuadros residenciales/terciarios.
  • Formato 1 módulo: máximo aprovechamiento del espacio en carril DIN.
  • Conexión sencilla: barra colectora y cable en bornes atornillados para un cableado rápido y seguro.
  • Rearme inmediato: palanca frontal para restablecer el servicio tras el disparo.

Aplicaciones recomendadas

  • Circuitos de enchufes y uso general a 230 V.
  • Pequeños motores/equipos con picos de arranque moderados.
  • Cuadros de vivienda y pequeño comercio.

Especificaciones técnicas

  • Referencia: 403577 | Serie: TX³
  • Polos: 1P | Calibre: 20 A (C20) | Curva: C
  • Poder de corte: 6 kA (EN 60898-1 / EN 60947-2)
  • Tensión de servicio: 230 V~ | Frecuencia: 50–60 Hz
  • Montaje: carril DIN | Conexión: barra colectora y cable (bornes atornillados)
  • Grado de protección: IP20 (en cuadro) | Libre de halógenos: Sí

Para una protección completa, instala este magnetotérmico aguas abajo del diferencial correspondiente.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
1
Anchura
17.8 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064035774
Color
Gris
Corriente nominal
20 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
1
Número de polos protegidos
1
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
230 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
Voltaje nominal
210–440 V
