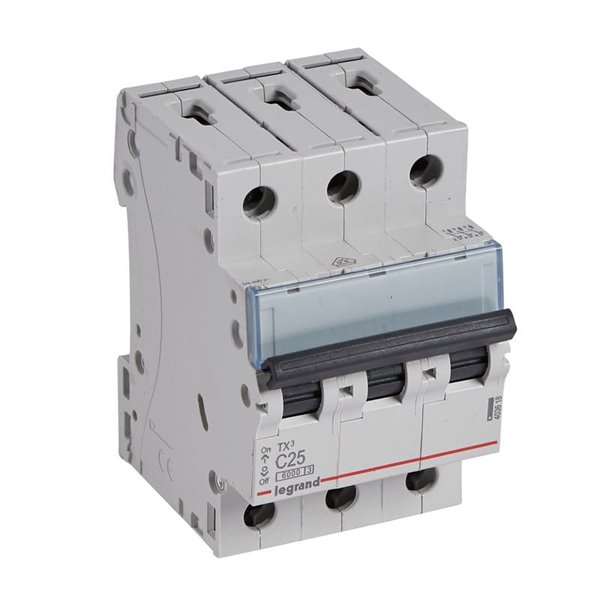

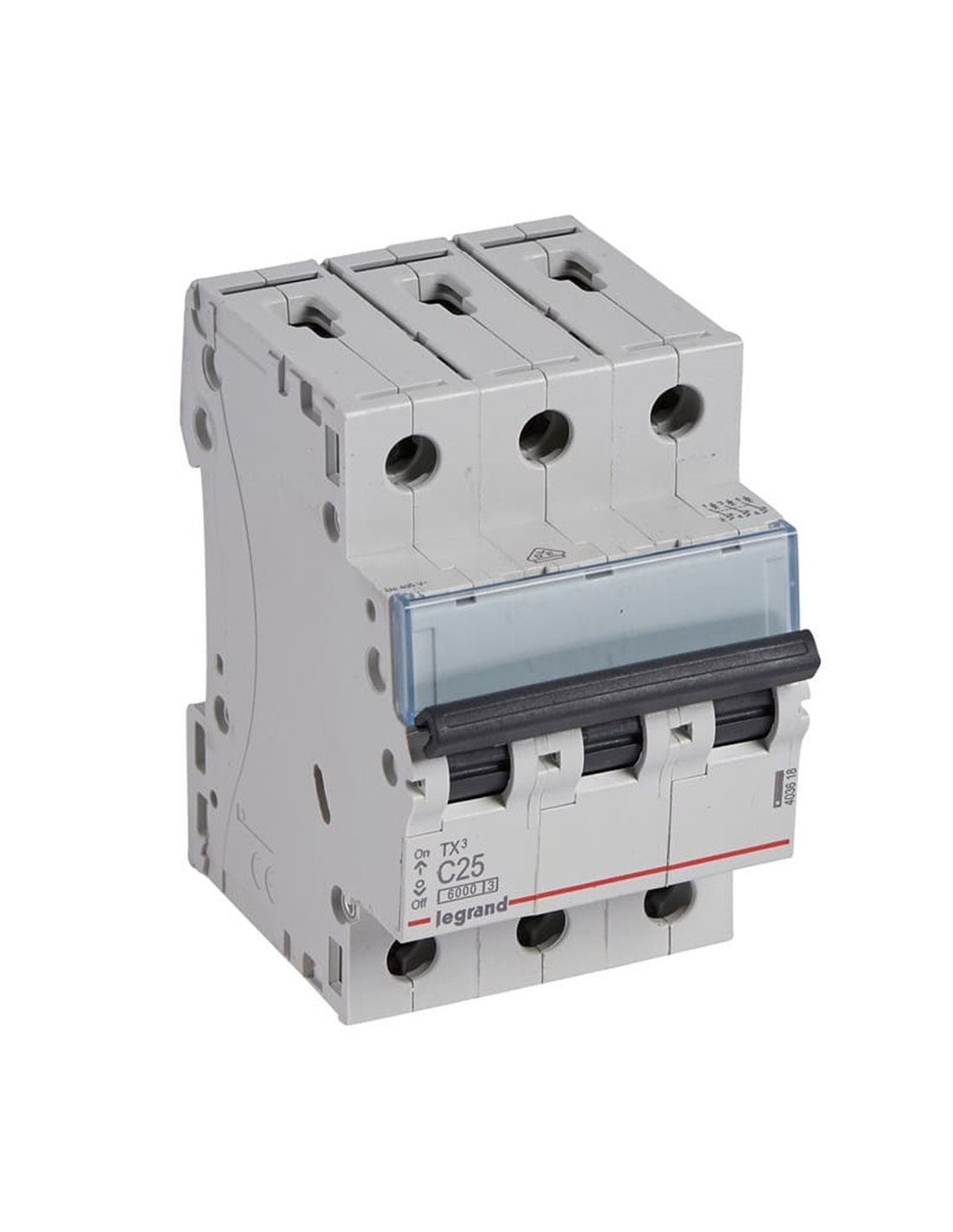

Interruptor magnetotérmico Legrand TX³ 403618, 3P, C25, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403618, 3P, C25, 6 kA, 400 V
- Legrand - Interruptor magnetotérmico TX3 3P 25 A C 6 kA | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403618, 3P, C25, 6 kA, 400 V - Legrand

Referencia
403618
32,98 €
IVA incluido

El interruptor magnetotérmico Legrand TX³ 403618 protege instalaciones trifásicas frente a sobrecargas y cortocircuitos. Versión 3 polos para 400 V~ con 25 A, curva C y 6 kA de poder de corte. Se monta en carril DIN, ocupa 3 módulos y admite conexión por barra colectora (peine) y cable en bornes atornillados. Incorpora Ui 500 V, Uimp 4 kV, IP20 y materiales libres de halógenos. Ideal para cuadros trifásicos con picos de arranque moderados como motores, HVAC y maquinaria.



Interruptor magnetotérmico Legrand TX³ 403618 (3P, 25 A, curva C, 6 kA)

El TX³ 403618 combina protección térmica frente a sobrecargas y protección magnética ante cortocircuitos. Con 25 A y curva C, soporta picos de arranque moderados sin disparos molestos y actúa con rapidez si se produce un fallo, preservando el cableado y los equipos conectados.

Ventajas clave

  • Protección trifásica 3P a 400 V~ en un único dispositivo.
  • Poder de corte 6 kA (EN 60898-1 / EN 60947-2) para cuadros residenciales y pequeño terciario.
  • Montaje DIN, 3 módulos y conexión por barra colectora y cable con bornes atornillados.
  • IP20, Ui 500 V, Uimp 4 kV, materiales libres de halógenos.

Aplicaciones recomendadas

  • Motores, climatización (HVAC) y maquinaria hasta 25 A por fase.
  • Cuadros trifásicos con arranques moderados donde se requiera curva C.

Especificaciones técnicas

  • Referencia: 403618 | Serie: TX³ 6000
  • Polos: 3P | Calibre: 25 A (C25) | ICN: 6 kA
  • Tensión: 400 V~ | Frecuencia: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Módulos: 3 | Montaje: carril DIN | Conexión: barra colectora y cable (bornes atornillados)

Completa la protección de personas con un diferencial 30 mA del tipo adecuado, instalado aguas arriba.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
3
Anchura
53.4 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064036184
Color
Gris
Corriente nominal
25 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
3
Número de polos protegidos
3
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
400 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
