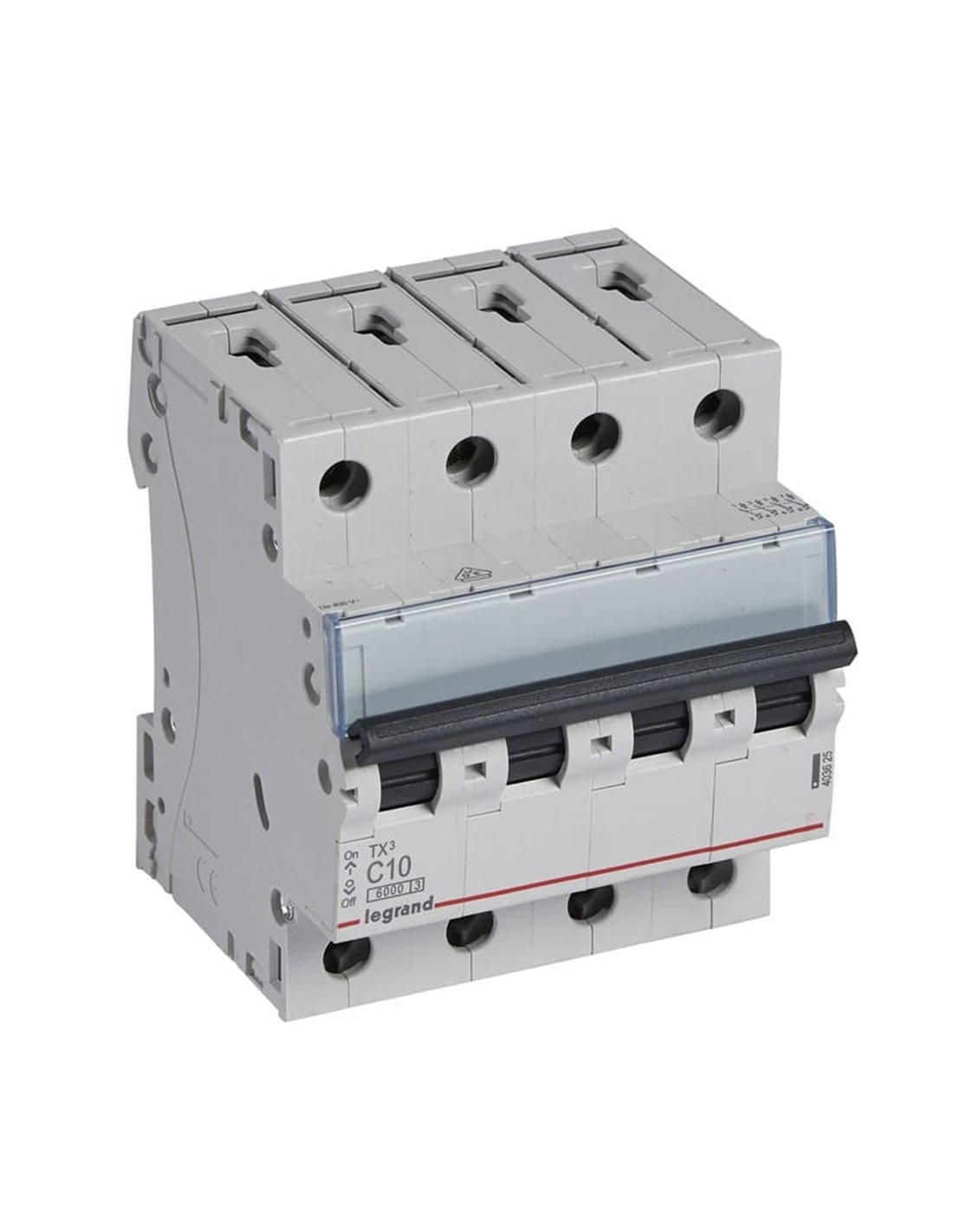

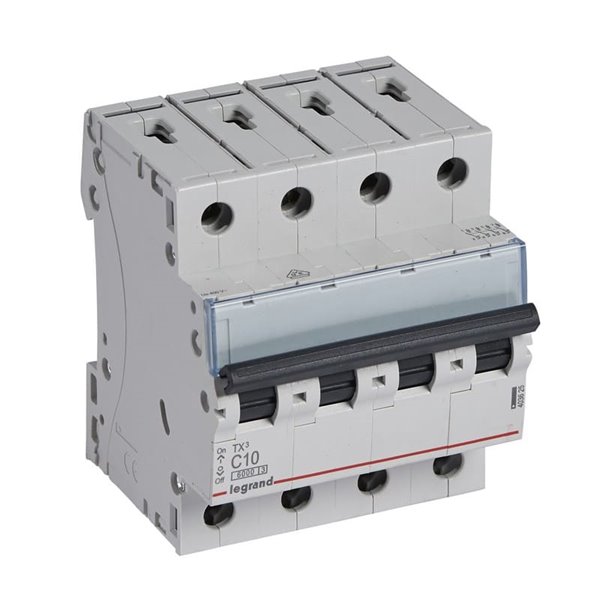

Interruptor magnetotérmico Legrand TX³ 403625, 4P, C10, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403625, 4P, C10, 6 kA, 400 V
- Legrand - Interruptor magnetotérmico TX3 4P 10 A C 6 kA | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403625, 4P, C10, 6 kA, 400 V - Legrand

Referencia
403625
39,13 €
IVA incluido

El interruptor magnetotérmico Legrand TX³ 403625 ofrece protección contra sobrecargas y cortocircuitos en sistemas trifásicos con neutro. Modelo de 4 polos para 400 V~ con 10 A, curva C y 6 kA de poder de corte. Se instala en carril DIN, ocupa 4 módulos y admite barra colectora (peine) y cable mediante bornes atornillados. Incorpora Ui 500 V, Uimp 4 kV, IP20 y materiales libres de halógenos. Ideal cuando se requiere corte simultáneo de las tres fases y el neutro, aportando seguridad y facilidad de mantenimiento en el cuadro eléctrico.



Interruptor magnetotérmico Legrand TX³ 403625 (4P, 10 A, curva C, 6 kA)

El TX³ 403625 combina protección térmica ante sobrecargas y protección magnética frente a cortocircuitos. Con 10 A y curva C, gestiona picos de arranque moderados evitando disparos molestos y actúa con rapidez en caso de fallo, preservando el cableado y los equipos.

Ventajas clave

  • 4 polos (3F+N): corte simultáneo de fases y neutro para máxima seguridad.
  • Poder de corte 6 kA (EN 60898-1 / EN 60947-2) adecuado para cuadros residenciales y terciarios.
  • Montaje DIN, 4 módulos y conexión por barra colectora y cable en bornes atornillados.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, material libre de halógenos.

Aplicaciones recomendadas

  • Cuadros trifásicos con neutro a 400 V~ con cargas de hasta 10 A por fase.
  • Circulación de motores pequeños, HVAC ligero y maquinaria con picos moderados.

Especificaciones técnicas

  • Referencia: 403625 | Serie: TX³ 6000
  • Polos: 4P | Calibre: 10 A (C10) | ICN: 6 kA
  • Tensión: 400 V~ | Frecuencia: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Módulos: 4 | Montaje: carril DIN | Conexión: barra colectora y cable (bornes atornillados)

Para protección de personas, instálalo aguas abajo de un diferencial 30 mA del tipo adecuado.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
4
Anchura
71.2 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064036252
Color
Gris
Corriente nominal
10 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
4
Número de polos protegidos
4
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
400 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
