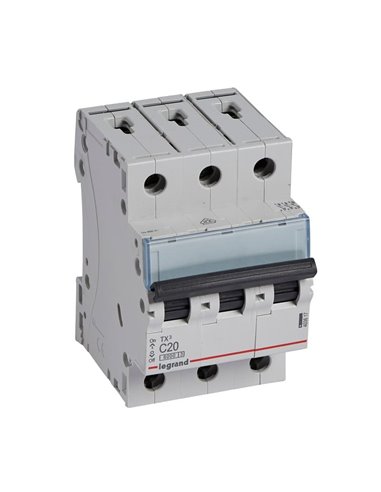

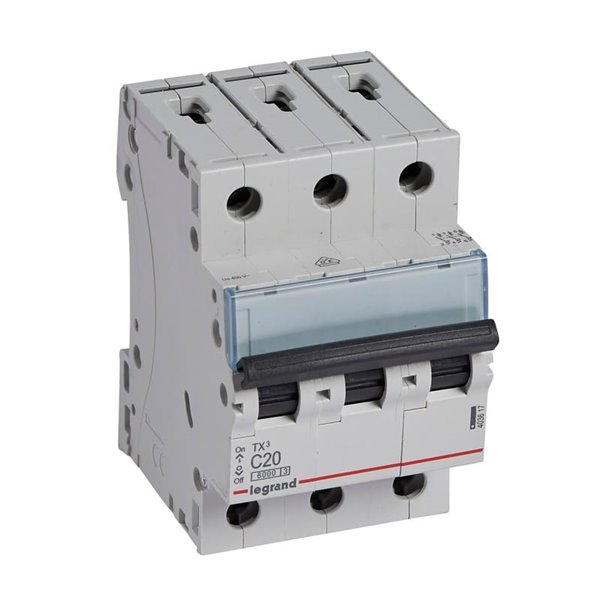

Interruptor magnetotérmico Legrand TX³ 403617, 3P, C20, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403617, 3P, C20, 6 kA, 400 V
- Legrand - Interruptor magnetotérmico TX3 3P 20A C 6kA 400V | LeonLeds

Interruptor magnetotérmico Legrand TX³ 403617, 3P, C20, 6 kA, 400 V - Legrand

Referencia
403617
29,48 €
IVA incluido

El interruptor magnetotérmico Legrand TX³ 403617 protege instalaciones trifásicas frente a sobrecargas y cortocircuitos. Versión 3 polos para 400 V~ con 20 A, curva C y 6 kA de poder de corte. Montaje en carril DIN, 3 módulos, conexión por barra colectora y cable en bornes atornillados. Incorpora Ui 500 V, Uimp 4 kV, IP20 y materiales libres de halógenos. Ideal para cuadros trifásicos con picos de arranque moderados (motores, climatización, maquinaria ligera).



Interruptor magnetotérmico Legrand TX³ 403617 (3P, 20 A, curva C, 6 kA)

El TX³ 403617 combina protección térmica ante sobrecargas y protección magnética frente a cortocircuitos. Con 20 A y curva C, gestiona picos de arranque moderados sin disparos molestos y actúa con rapidez cuando se produce un fallo, salvaguardando el cableado y los equipos.

Ventajas clave

  • Protección trifásica 3P a 400 V~ en un único dispositivo.
  • 6 kA de poder de corte (EN 60898-1 / EN 60947-2).
  • Montaje DIN, 3 módulos y conexión por barra colectora y cable con bornes atornillados.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, material libre de halógenos.

Aplicaciones recomendadas

  • Motores, HVAC y maquinaria ligera hasta 20 A por fase.
  • Cuadros trifásicos con arranques moderados donde conviene curva C.

Especificaciones técnicas

  • Referencia: 403617 | Serie: TX³ 6000
  • Polos: 3P | Calibre: 20 A (C20) | Poder de corte: 6 kA
  • Tensión: 400 V~ | Frecuencia: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Módulos: 3 | Montaje: carril DIN | Conexión: barra colectora y cable (bornes atornillados)

Para proteger a las personas, instálalo aguas abajo de un diferencial 30 mA del tipo adecuado.

Acoplamiento de conductor neutro
No
Altura
88 mm
Ancho en número de espacios modulares
3
Anchura
53.4 mm
Clase de limitación de energía
3
Clase de protección IK (resistente a golpes)
IK02
Clase de protección IP
IP20
Clasificación
MAGNET./DIF.TERCIARIO
Código de barras EAN
3245064036177
Color
Gris
Corriente nominal
20 A
Curva de disparo
C
Equipos adicionales posibles
Sí
Espacio de la etiqueta/área de impresión
Sí
Frecuencia
50–60 Hz
Grado de contaminación
2
Indicación de marcas de los bornes de conexión
No
Libre de halógenos
Sí
Marca
Legrand
Método de conexión
Terminal enroscado
Montaje empotrado
Sí
Número de polos
3
Número de polos protegidos
3
Número RAL (similar)
7035
Poder de corte asignado Icn según EN 60898 a 230 V
6 kA
Poder de corte asignado Icu según EN 60947-2 a 230 V
6 kA
Profundidad
77.8 mm
Profundidad de instalación
44 mm
Protección contra explosiones
No
Resistencia a picos de tensión asignada (Uimp)
4 kV
Sentido del suministro eléctrico
Por la parte superior o inferior
Temperatura de almacenamiento
-40–70 °C
Tensión de aislamiento nominal Ui
500 V
Tensión nominal
400 V
Tipo
Interruptor magnetotérmico
Tipo de conexión
Barra colectora y cable
Tipo de montaje
Carril DIN
Tipo de tensión
CA
