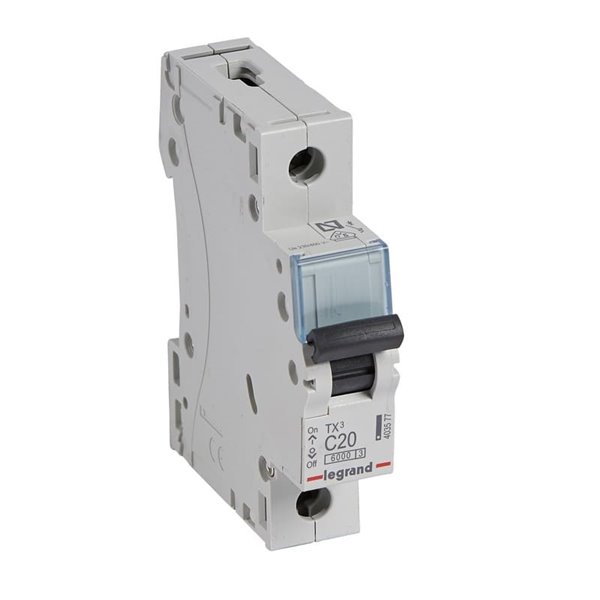

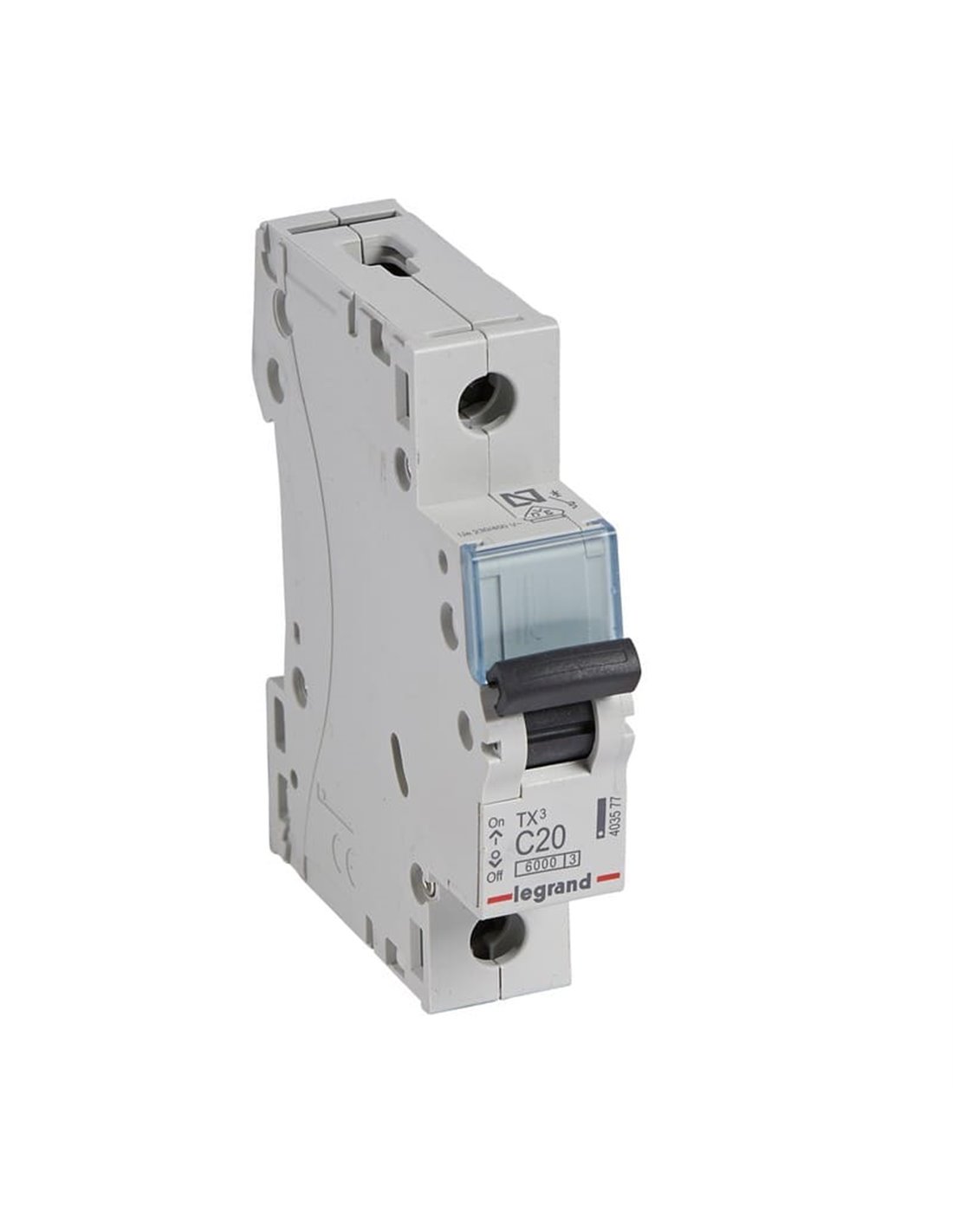

Legrand TX³ 403577, C20, 1 pôle 6 kA, 230 V magnétothermique
Legrand TX³ 403577, C20, 1 pôle 6 kA, 230 V magnétothermique
- Legrand - Détecteur magnétothermique Legrand TX3 C20 1P 6 kA 230 V | LeonLeds

Disjoncteur magnéto-thermique Legrand TX³ 403577, C20, 1 pôle 6 kA, 230 V - Legrand

Référence
403577
7,58 €
TTC

Le disjoncteur Legrand TX³ 403577 protège votre installation contre les surcharges et les courts-circuits . Ce modèle unipolaire 20 A , courbe C , avec un pouvoir de coupure de 6 kA , convient aux circuits 230 V~ à usage général avec des pointes de démarrage modérées. Monté sur rail DIN , il occupe 1 module et permet le raccordement par jeu de barres et câble avec bornes à vis . Son levier frontal facilite le réarmement après déclenchement et sa construction IP20 garantit une utilisation sûre dans un tableau électrique. Idéal pour les lignes électriques et les petits moteurs dans les habitations ou les petites entreprises tertiaires .



Disjoncteur Legrand TX³ 403577 (1P, 20 A, courbe C, 6 kA)

Le TX³ 403577 est un disjoncteur intégrant une protection contre les surcharges thermiques et les courts-circuits magnétiques . Avec un calibre de 20 A et une courbe C , il offre une capacité de déclenchement adaptée aux lignes à courant d'appel modéré (appareils électroménagers, petits moteurs, alimentations à découpage), garantissant ainsi la continuité de service et la sécurité des câbles.

Avantages pour votre installation

  • Pouvoir de coupure de 6 kA : réponse fiable dans la plupart des tableaux résidentiels/tertiaires.
  • Format 1 module : utilisation maximale de l'espace sur rail DIN .
  • Raccordement simple : jeu de barres et câble sur bornes à vis pour un câblage rapide et sécurisé.
  • Réarmement immédiat : levier avant pour rétablir le service après déclenchement.

Applications recommandées

  • Circuits de prises et utilisation générale à 230 V.
  • Petits moteurs/équipements avec des pics de démarrage modérés.
  • Tables sur le logement et les petites entreprises .

Spécifications techniques

  • Référence : 403577 | Série : TX³
  • Pôles : 1P | Calibre : 20 A (C20) | Courbe : C
  • Pouvoir de coupure : 6 kA (EN 60898-1 / EN 60947-2)
  • Tension de fonctionnement : 230 V~ | Fréquence : 50–60 Hz
  • Montage : rail DIN | Connexion : jeu de barres et câble (bornes à vis)
  • Classe de protection : IP20 (en armoire) | Sans halogène : Oui

Pour une protection complète, installez ce disjoncteur en aval du différentiel correspondant.

Couplage du conducteur neutre
No
Hauteur
88 mm
Largeur en nombre d'espaces modulaires
1
Largeur
17.8 mm
Classe de limitation d'énergie
3
Classe de protection IK (résistance aux chocs)
IK02
Classe de protection IP
IP20
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064035774
Couleur
Gris
Courant nominal
20 A
Courbe de tir
C
Équipements supplémentaires possibles
Sí
Espace pour l'étiquette/zone d'impression
Sí
Fréquence
50–60 Hz
Degré de pollution
2
Indication des marques des bornes de connexion
No
Sans halogène
Sí
Marque
Legrand
Méthode de connexion
Terminal enroscado
Montage encastré
Sí
Nombre de pôles
1
Nombre de pôles protégés
1
Numéro RAL (similaire)
7035
Puissance de coupure assignée Icn selon EN 60898 à 230 V
6 kA
Puissance de coupure assignée Icu selon EN 60947-2 à 230 V
6 kA
Profondeur
77.8 mm
Profondeur d'installation
44 mm
Protection contre les explosions
No
Résistance aux pics de tension assignée (Uimp)
4 kV
Sens de l'alimentation électrique
Por la parte superior o inferior
Température de stockage
-40–70 °C
Tension d'isolement nominale Ui
500 V
Tension nominale
210–440 V
230 V
Gars
Interrupteur magnétothermique
Type de connexion
Barra colectora y cable
Type de montage
Carril DIN
Type de tension
CA
