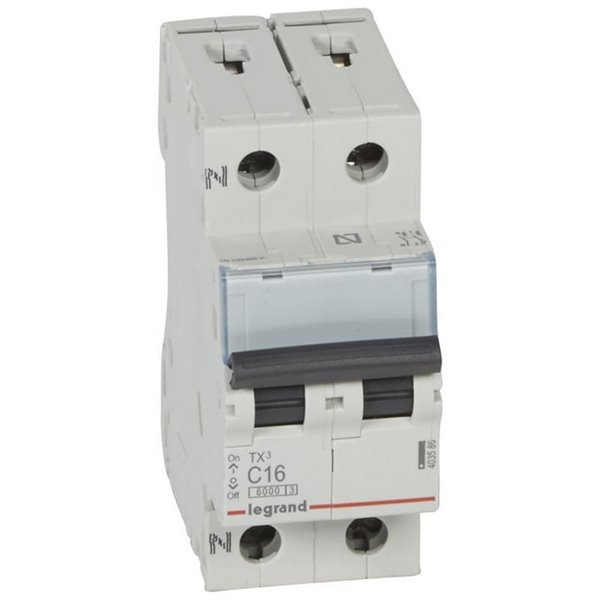

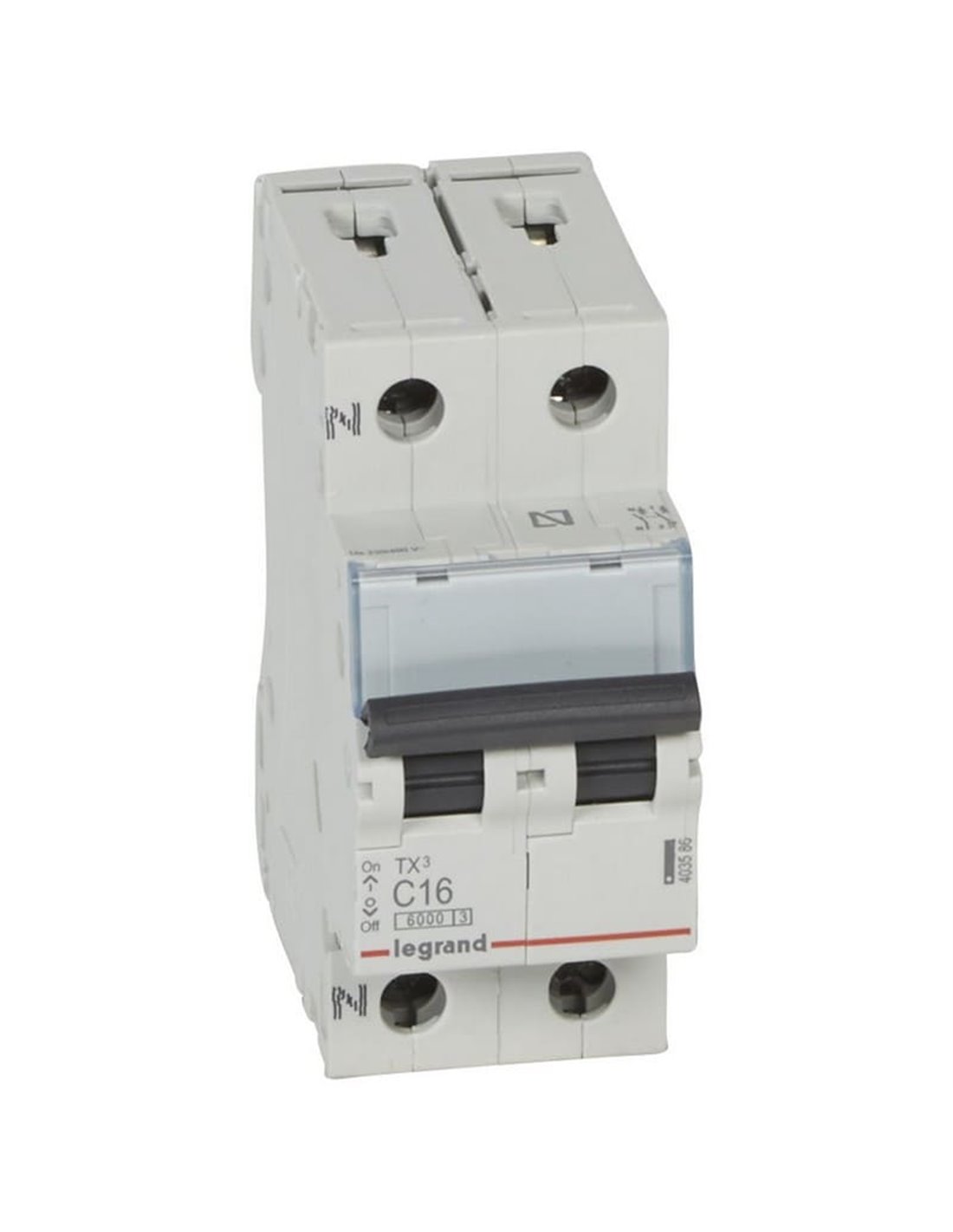

Legrand TX³ 403586 Magnétothermique, C16, 1P+N, 6 kA, 230 V (2 modules)
Legrand TX³ 403586 Magnétothermique, C16, 1P+N, 6 kA, 230 V (2 modules)
- Legrand - Détecteur magnétothermique Legrand TX3 C16 1P+N 6 kA 230 V | LeonLeds

Disjoncteur magnétothermique Legrand TX³ 403586, C16, 1P+N, 6 kA, 230 V (2 modules) - Legrand

Référence
403586
13,11 €
TTC

Le disjoncteur Legrand TX³ 403586 protège un circuit monophasé contre les surcharges et les courts-circuits . Format 1P+N de 16 A , courbe C et pouvoir de coupure de 6 kA , il est idéal pour les prises de courant , les usages généraux et les équipements avec des pics de tension modérés à 230 V~ . Il occupe 2 modules , se monte sur rail DIN et accepte un jeu de barres et un câble via une borne à vis . 1P+N , il coupe la phase et ouvre le neutre, assurant ainsi la sécurité et facilitant la maintenance du tableau.



Disjoncteur Legrand TX³ 403586 (1P+N, 16 A, courbe C, 6 kA)

Le TX³ 403586 combine une protection thermique (surcharge) et magnétique (court-circuit). Avec 16 A et une courbe C , il prévient les déclenchements intempestifs dus aux surtensions d'appel modérées et réagit rapidement aux défauts. Sa conception 1P+N isole complètement le circuit monophasé (phase et neutre ouverts) pour une sécurité accrue et une maintenance simplifiée.

Principaux avantages

  • 1P+N en 2 modules : coupure de phase et ouverture du neutre dans un seul appareil.
  • Pouvoir de coupure de 6 kA : convient à la plupart des panneaux résidentiels.
  • Raccordement rapide : jeu de barres et câble en borne à vis .
  • Réarmement immédiat à l'aide du levier avant après le tir.

Applications recommandées

  • Fiches et usage général (2,5 mm²) à 230 V.
  • Equipements à pics modérés (lave-linge, micro-onde, petits moteurs).
  • Lignes où il est également conseillé d'ouvrir le neutre par sécurité.

Spécifications techniques

  • Référence : 403586 | Série : TX³
  • Pôles : 1P+N (2 modules) | Calibre : 16 A (C16) | Courbe : C
  • Pouvoir de coupure : 6 kA (EN 60898-1 / EN 60947-2)
  • Tension : 230 V~ | Fréquence : 50–60 Hz | IP : IP20
  • Uimp : 4 kV | Interface utilisateur : 500 V | Sans halogène : Oui
  • Connexion : Jeu de barres et câble | Méthode : Borne sertie
  • Couleur : Gris RAL 7035

L'installer en aval du différentiel 30 mA correspondant pour compléter la protection des personnes et des équipements.

Couplage du conducteur neutre
Sí
Hauteur
88 mm
Largeur en nombre d'espaces modulaires
2
Largeur
35.6 mm
Classe de limitation d'énergie
3
Classe de protection IK (résistance aux chocs)
IK02
Classe de protection IP
IP20
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064035866
Couleur
Gris
Courant nominal
16 A
Courbe de tir
C
Équipements supplémentaires possibles
Sí
Espace pour l'étiquette/zone d'impression
Sí
Fréquence
50–60 Hz
Degré de pollution
2
Indication des marques des bornes de connexion
No
Sans halogène
Sí
Marque
Legrand
Méthode de connexion
Terminal enroscado
Montage encastré
Sí
Nombre de pôles
2
Nombre de pôles protégés
1
Numéro RAL (similaire)
7035
Puissance de coupure assignée Icn selon EN 60898 à 230 V
6 kA
Puissance de coupure assignée Icu selon EN 60947-2 à 230 V
6 kA
Profondeur
77.8 mm
Profondeur d'installation
44 mm
Protection contre les explosions
No
Résistance aux pics de tension assignée (Uimp)
4 kV
Sens de l'alimentation électrique
Por la parte superior o inferior
Température de stockage
-40–70 °C
Tension d'isolement nominale Ui
500 V
Tension nominale
210–440 V
230 V
Gars
Interrupteur magnétothermique
Type de connexion
Barra colectora y cable
Type de montage
Carril DIN
Type de tension
CA
