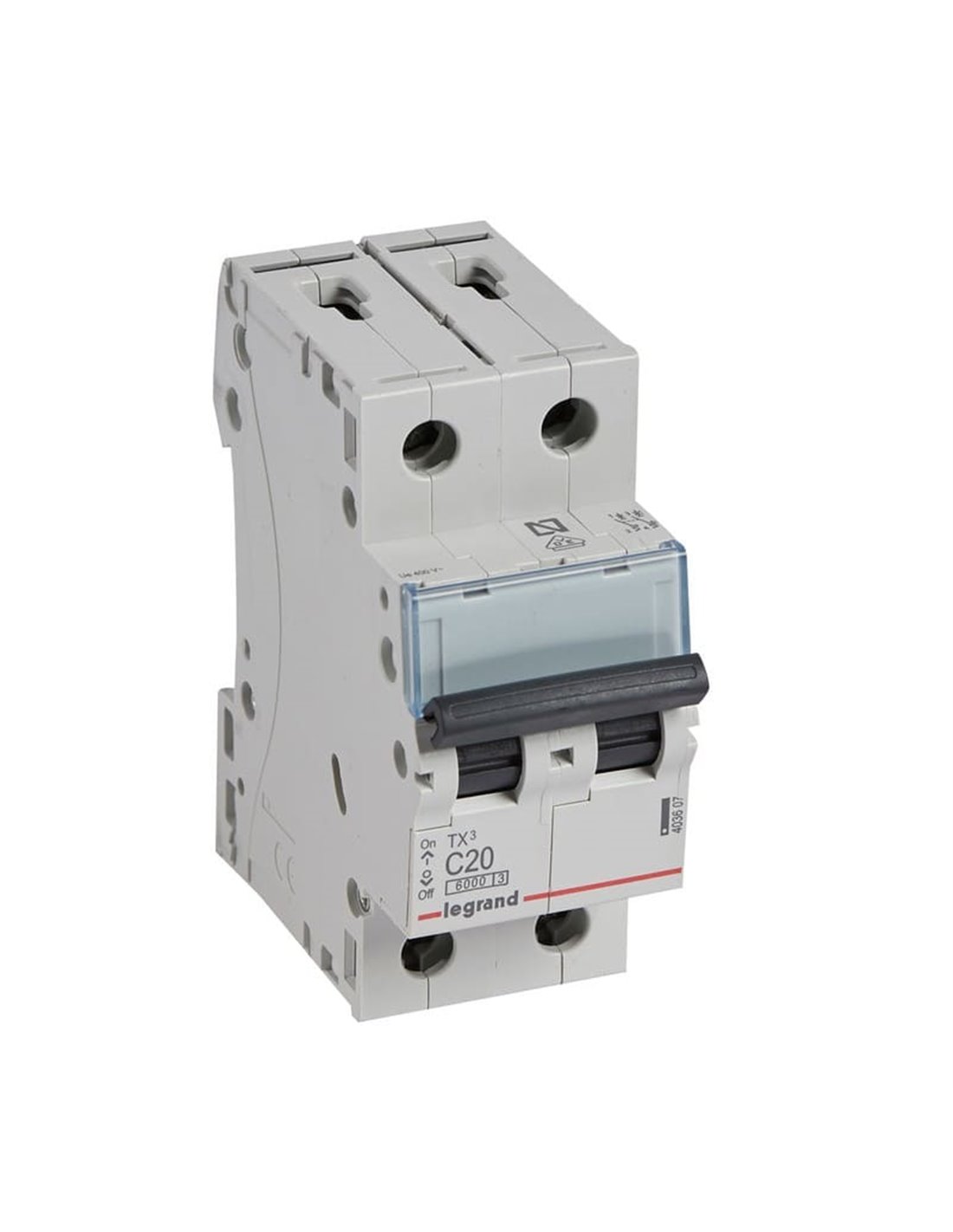

Magnétothermique Legrand TX³ 403607, C20, 2P, 6 kA, 230/400 V
Magnétothermique Legrand TX³ 403607, C20, 2P, 6 kA, 230/400 V
- Legrand - Détecteur magnétothermique Legrand TX3 C20 2P 6 kA 230/400 V | LeonLeds

Interrupteur magnétothermique Legrand TX³ 403607, C20, 2P, 6 kA, 230/400 V - Legrand

Référence
403607
12,29 €
TTC

Le disjoncteur Legrand TX³ 403607 protège le circuit contre les surcharges et les courts-circuits . Modèle bipolaire de 20 A , courbe C et pouvoir de coupure de 6 kA , adapté aux lignes 230/400 V~ avec pointes de démarrage modérées . Installé sur rail DIN , il occupe 2 modules et permet le raccordement du jeu de barres et du câble par bornes à vis . Sa construction IP20 et son absence d'halogène garantissent la sécurité du tableau, avec un réarmement simple par levier frontal. Idéal pour la coupure bipolaire ou l'ouverture simultanée de deux conducteurs.



Disjoncteur Legrand TX³ 403607 (2P, 20 A, courbe C, 6 kA)

Le TX³ 403607 combine une protection contre les surcharges thermiques et les courts-circuits magnétiques . Avec 20 A et une courbe C , il tolère des pics modérés, évitant ainsi les déclenchements intempestifs, et réagit rapidement en cas de défaut, protégeant ainsi le câblage et les équipements . Son format 2P permet l'ouverture simultanée de deux conducteurs sur les réseaux 230/400 V~ , offrant une sécurité accrue et facilitant la maintenance.

Principaux avantages

  • 2 pôles en 2 modules : ouverture simultanée des deux conducteurs.
  • Pouvoir de coupure de 6 kA : convient à la plupart des panneaux résidentiels.
  • Raccordement rapide : jeu de barres et câble sur bornes à vis .
  • Remise à zéro immédiate avec levier avant après tir.

Applications recommandées

  • Prises/éclairage 230V où une commutation bipolaire est requise.
  • Lignes monophasées ou biphasées avec pics modérés et tension 230/400 V.

Spécifications techniques

  • Référence : 403607 | Série : TX³
  • Pôles : 2P (2 modules) | Calibre : 20 A (C20) | Courbe : C
  • Pouvoir de coupure : 6 kA (EN 60898-1 / EN 60947-2)
  • Tension : 230/400 V~ | Fréquence : 50–60 Hz | IP : IP20
  • Uimp : 4 kV | Interface utilisateur : 500 V | Sans halogène : Oui
  • Raccordement : Jeu de barres et câble | Méthode : Borne à vis | Couleur : Gris RAL 7035

Installez-le en aval du différentiel 30 mA pour compléter la protection des personnes et des équipements.

Couplage du conducteur neutre
No
Hauteur
88 mm
Largeur en nombre d'espaces modulaires
2
Largeur
35.6 mm
Classe de limitation d'énergie
3
Classe de protection IK (résistance aux chocs)
IK02
Classe de protection IP
IP20
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064036078
Couleur
Gris
Courant nominal
20 A
Courbe de tir
C
Équipements supplémentaires possibles
Sí
Espace pour l'étiquette/zone d'impression
Sí
Fréquence
50–60 Hz
Degré de pollution
2
Indication des marques des bornes de connexion
No
Sans halogène
Sí
Marque
Legrand
Méthode de connexion
Terminal enroscado
Montage encastré
Sí
Nombre de pôles
2
Nombre de pôles protégés
2
Numéro RAL (similaire)
7035
Puissance de coupure assignée Icn selon EN 60898 à 230 V
6 kA
Puissance de coupure assignée Icu selon EN 60947-2 à 230 V
6 kA
Profondeur
77.8 mm
Profondeur d'installation
44 mm
Protection contre les explosions
No
Résistance aux pics de tension assignée (Uimp)
4 kV
Sens de l'alimentation électrique
Por la parte superior o inferior
Température de stockage
-40–70 °C
Tension d'isolement nominale Ui
500 V
Tension nominale
210–440 V
230/400 V
Type de connexion
Barra colectora y cable
Type de montage
Carril DIN
Type de tension
CA
