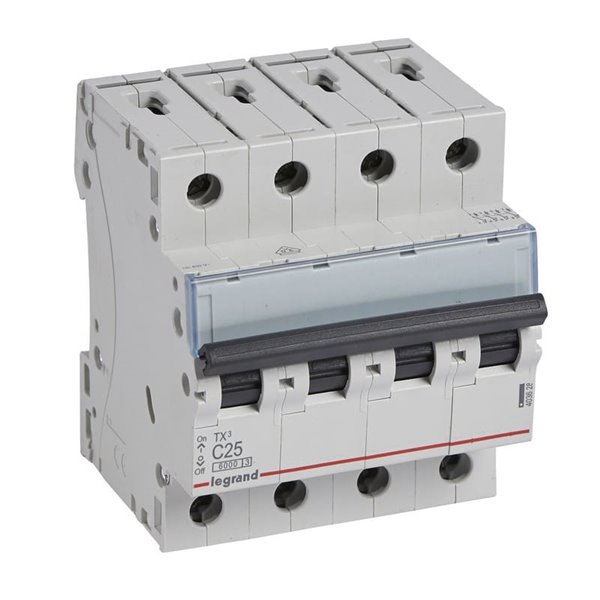

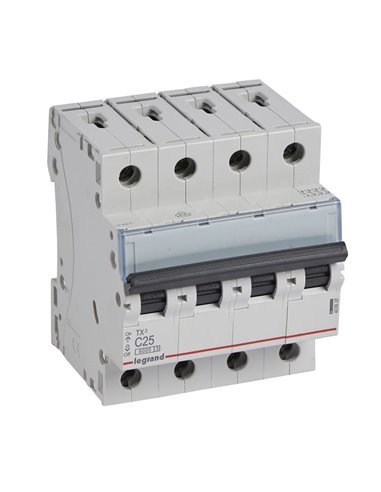

Legrand TX³ 403628, 4P, C25, 6 kA, 400 V, interrupteur magnétothermique
Legrand TX³ 403628, 4P, C25, 6 kA, 400 V, interrupteur magnétothermique
- Legrand - Interrupteur magnéto-thermique TX3 4P 25 AC 6 kA | LeonLeds

Interrupteur magnétothermique Legrand TX³ 403628, 4P, C25, 6 kA, 400 V - Legrand

Référence
403628
51,33 €
TTC

L' interrupteur magnétothermique Legrand TX³ 403628 protège les circuits triphasés avec neutre contre les surcharges et les courts-circuits . Modèle 4P (3F+N) pour 400 V~ avec 25 A , courbe C et pouvoir de coupure de 6 kA . Installé sur rail DIN , il occupe 4 modules et permet le raccordement d'un jeu de barres (peigne) et d'un câble sur des bornes à vis . Il intègre des matériaux sans halogène et offre une protection Ui 500 V , Uimp 4 kV , IP20 . La coupure simultanée des phases et du neutre assure la sécurité et facilite la maintenance du tableau.



Interrupteur magnétothermique Legrand TX³ 403628 (4P, 25 A, courbe C, 6 kA)

Le TX³ 403628 combine une protection contre les surcharges thermiques et les courts-circuits magnétiques . Avec 25 A et une courbe C , il gère les surtensions d'appel modérées sans déclenchement intempestif et réagit rapidement en cas de défaut, préservant ainsi le câblage et les équipements .

Principaux avantages

  • 4 pôles (3P+N) : coupure simultanée des phases et du neutre pour plus de sécurité .
  • Pouvoir de coupure 6 kA (EN 60898-1 / EN 60947-2), adapté aux tableaux résidentiels et tertiaires.
  • Montage DIN , 4 modules et raccordement par jeu de barres et câble sur bornes à vis .
  • IP20 « protection contre les doigts », Ui 500 V , Uimp 4 kV , matériau sans halogène .

Applications recommandées

  • Panneaux triphasés avec neutre à 400 V~ avec demande jusqu'à 25 A par phase.
  • Moteurs , CVC et machines avec des pics de démarrage modérés .

Spécifications techniques

  • Référence : 403628 | Série : TX³ 6000
  • Pôles : 4P (3P+N) | Calibre : 25 A (C25) | Pouvoir de coupure : 6 kA
  • Tension : 400 V~ | Fréquence : 50–60 Hz
  • Interface utilisateur : 500 V | Uimp : 4 kV | IP : IP20
  • Modules : 4 | Montage : rail DIN | Connexion : jeu de barres et câble (bornes à vis )

Pour la protection individuelle, l'installer en aval d'un différentiel 30 mA du type approprié.

Couplage du conducteur neutre
No
Hauteur
88 mm
Largeur en nombre d'espaces modulaires
4
Largeur
71.2 mm
Classe de limitation d'énergie
3
Classe de protection IK (résistance aux chocs)
IK02
Classe de protection IP
IP20
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064036283
Couleur
Gris
Courant nominal
25 A
Courbe de tir
C
Équipements supplémentaires possibles
Sí
Espace pour l'étiquette/zone d'impression
Sí
Fréquence
50–60 Hz
Degré de pollution
2
Indication des marques des bornes de connexion
No
Sans halogène
Sí
Marque
Legrand
Méthode de connexion
Terminal enroscado
Montage encastré
Sí
Nombre de pôles
4
Nombre de pôles protégés
4
Numéro RAL (similaire)
7035
Puissance de coupure assignée Icn selon EN 60898 à 230 V
6 kA
Puissance de coupure assignée Icu selon EN 60947-2 à 230 V
6 kA
Profondeur
77.8 mm
Profondeur d'installation
44 mm
Protection contre les explosions
No
Résistance aux pics de tension assignée (Uimp)
4 kV
Sens de l'alimentation électrique
Por la parte superior o inferior
Température de stockage
-40–70 °C
Tension d'isolement nominale Ui
500 V
Tension nominale
400 V
Gars
Interrupteur magnétothermique
Type de connexion
Barra colectora y cable
Type de montage
Carril DIN
Type de tension
CA
