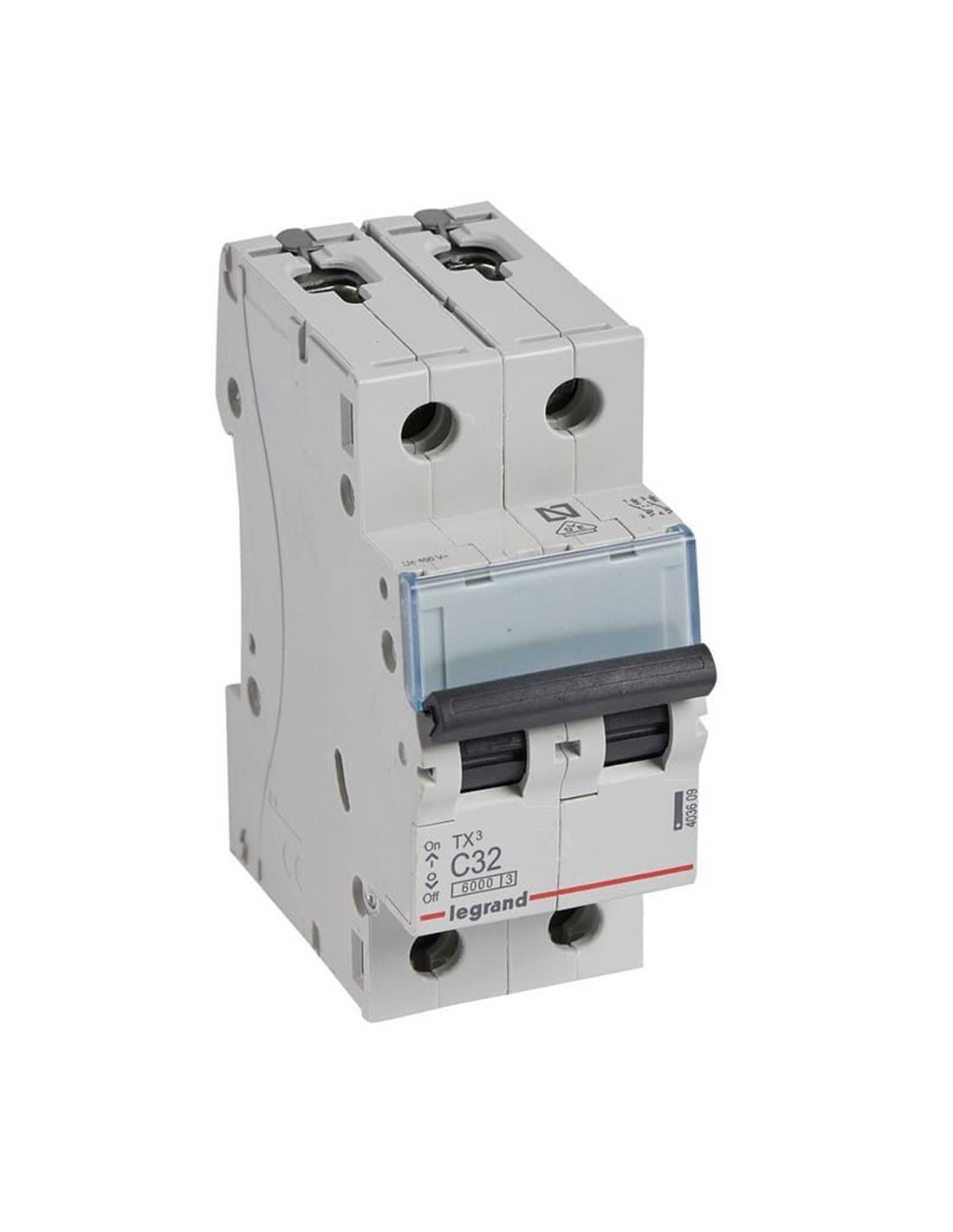

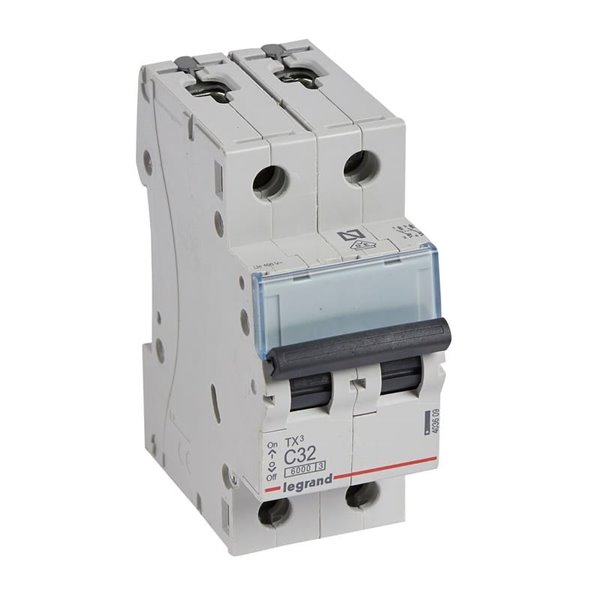

Legrand TX³ 403609, C32, 2P, 6 kA, 230/400 V (2 modules)
Legrand TX³ 403609, C32, 2P, 6 kA, 230/400 V (2 modules)
- Legrand - Disjoncteur thermique TX3 C32 2P 6 kA 230/400 V | LeonLeds

Interrupteur magnétothermique Legrand TX³ 403609, C32, 2P, 6 kA, 230/400 V (2 modules) - Legrand

Référence
403609
14,44 €
TTC

Le disjoncteur Legrand TX³ 403609 protège le circuit contre les surcharges et les courts-circuits . Modèle bipolaire de 32 A , courbe C et pouvoir de coupure de 6 kA , adapté aux installations 230/400 V~ avec pointes de démarrage modérées . Montage sur rail DIN , 2 modules , raccordement par jeu de barres et câble avec bornes à vis . Son format bipolaire permet l' ouverture simultanée des deux conducteurs, garantissant ainsi la sécurité et facilitant la maintenance du tableau.



Disjoncteur Legrand TX³ 403609 (2P, 32 A, courbe C, 6 kA)

Le TX³ 403609 est un disjoncteur avec protection contre les surcharges thermiques et les courts-circuits magnétiques . Avec un calibre de 32 A et une courbe C , il résiste aux surtensions d'appel modérées sans déclenchement intempestif et réagit rapidement en cas de défaut, préservant ainsi le câblage et les équipements .

Principaux avantages

  • 2 pôles en 2 modules : coupure bipolaire et sécurité de fonctionnement accrue.
  • Pouvoir de coupure de 6 kA : convient à la plupart des panneaux résidentiels.
  • Raccordement agile : jeu de barres et câble sur bornes à vis .
  • Remise à zéro immédiate à l'aide du levier avant après le tir.

Applications recommandées

  • Les plaques de cuisson à induction , les fours et les prises dédiées sont très demandés.
  • Lignes 230/400 V nécessitant l'ouverture simultanée de deux conducteurs.

Spécifications techniques

  • Référence : 403609 | Série : TX³
  • Pôles : 2P (2 modules) | Calibre : 32 A (C32) | Courbe : C
  • Pouvoir de coupure : 6 kA (EN 60898-1 / EN 60947-2)
  • Tension : 230/400 V~ | Fréquence : 50–60 Hz | IP : IP20
  • Uimp : 4 kV | Interface utilisateur : 500 V | Sans halogène : Oui
  • Raccordement : Jeu de barres et câble | Méthode : Borne à vis | Couleur : Gris RAL 7035

L'installer en aval du différentiel 30 mA correspondant pour compléter la protection des personnes et des équipements.

Couplage du conducteur neutre
No
Hauteur
88 mm
Largeur en nombre d'espaces modulaires
2
Largeur
35.6 mm
Classe de limitation d'énergie
3
Classe de protection IK (résistance aux chocs)
IK02
Classe de protection IP
IP20
Classification
MAGNET./DIF.TERCIARIO
Code-barres EAN
3245064036092
Couleur
Gris
Courant nominal
32 A
Courbe de tir
C
Équipements supplémentaires possibles
Sí
Espace pour l'étiquette/zone d'impression
Sí
Fréquence
50–60 Hz
Degré de pollution
2
Indication des marques des bornes de connexion
No
Sans halogène
Sí
Marque
Legrand
Méthode de connexion
Terminal enroscado
Montage encastré
Sí
Nombre de pôles
2
Nombre de pôles protégés
2
Numéro RAL (similaire)
7035
Puissance de coupure assignée Icn selon EN 60898 à 230 V
6 kA
Puissance de coupure assignée Icu selon EN 60947-2 à 230 V
6 kA
Profondeur
77.8 mm
Profondeur d'installation
44 mm
Protection contre les explosions
No
Résistance aux pics de tension assignée (Uimp)
4 kV
Sens de l'alimentation électrique
Por la parte superior o inferior
Température de stockage
-40–70 °C
Tension d'isolement nominale Ui
500 V
Tension nominale
210–440 V
230/400 V
Type de connexion
Barra colectora y cable
Type de montage
Carril DIN
Type de tension
CA
