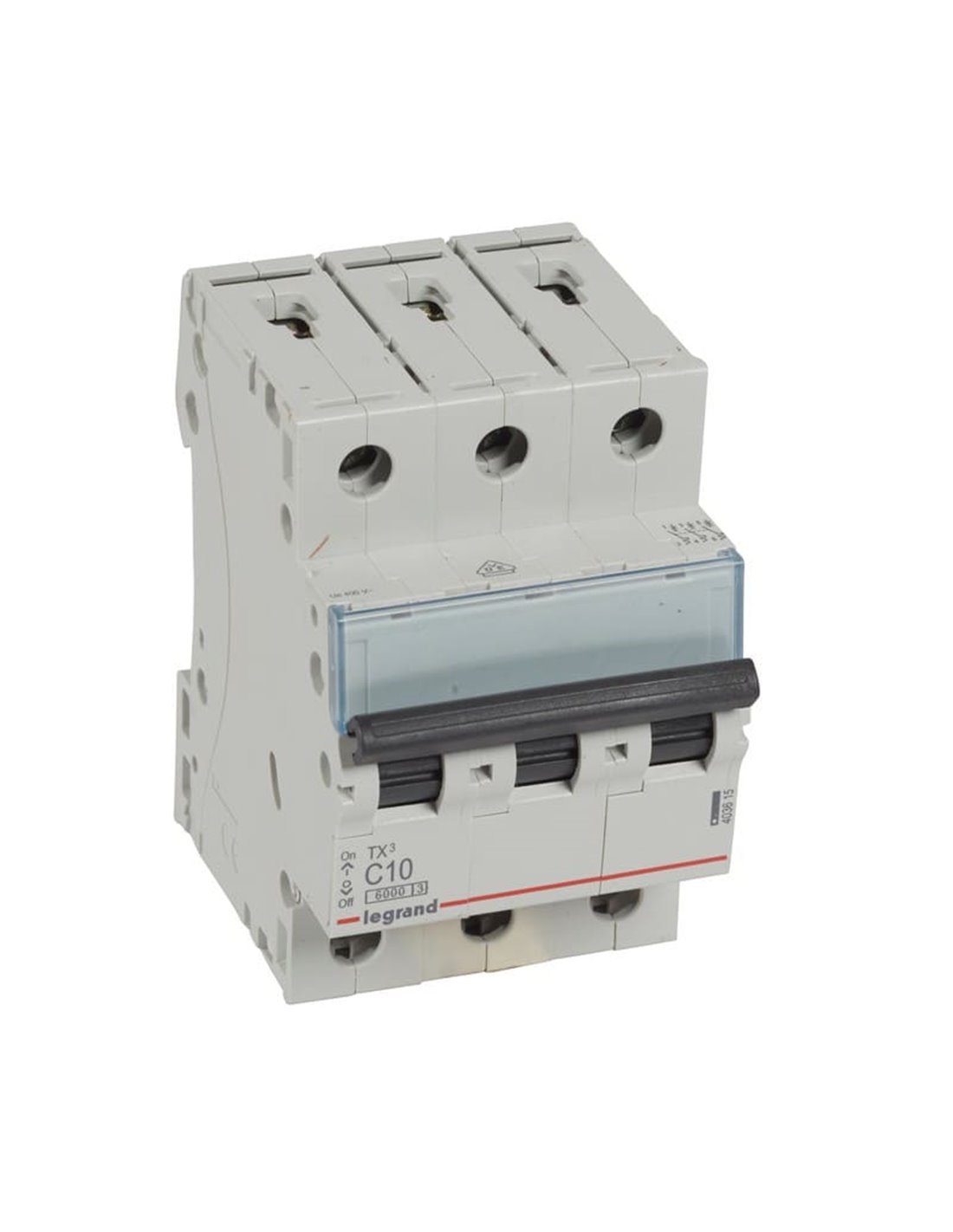

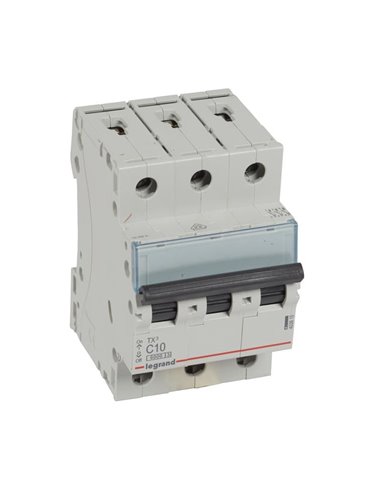

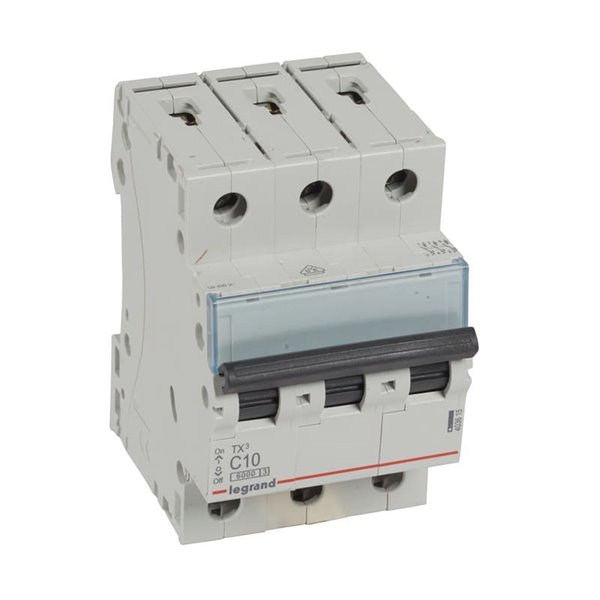

Legrand TX³ 403615 Leitungsschutzschalter, 3P, C10, 6 kA, 400 V - Legrand

Artikel-Nr.
403615
19,58 €
MwSt. inklusive
oder schneller Einkauf mit

Der Legrand TX³ 403615 Leitungsschutzschalter schützt die Installation vor Überlastungen und Kurzschlüssen. Version 3 Pole für 400 V~, mit 10 A, Kurve C und 6 kA Trennleistung. Er benötigt 3 Module, wird auf DIN-Schiene montiert und unterstützt die Speisung durch Sammler/prong oder Kabel, obere oder untere Eingänge. Er bietet Ui 500 V, Uimp 4 kV und IP20 “finger-proof”. Kompatibel mit DX³ Zubehör (Signalisierung, fernbediente, motorisierte Steuerung). Eine robuste und zuverlässige Lösung für drei-phasige Verteilungen mit moderaten Anlaufstromspitzen.



Legrand TX³ 403615 Leitungsschutzschalter (3P, 10 A, Kurve C, 6 kA)

Der TX³ 403615 kombiniert thermischen Schutz (langfristige Überlasten) und magnetischen Schutz (Kurzschlüsse). Die Kurve C steuert moderate Anlaufströme ohne lästige Auslösungen und reagiert schnell bei Fehlern, schützt die Verdrahtung und diephasengeräte.

Vorteile für Ihre Verteilung

  • 3P – 400 V~: ausgewogener dreiphasiger Schutz in einem einzigen Gerät.
  • 6 kA Trennleistung (EN 60898-1 / EN 60947-2).
  • DIN-Montage, 3 Module, Schraubanschlüsse; unterstützt Sammler und Kabel.
  • IP20 “finger-proof”, Ui 500 V, Uimp 4 kV, halogenfreie Materialien.
  • Kompatibel mit DX³ Zubehör (Signalisierung, Auslöser und motorisierte Steuerung).

Empfohlene Anwendungen

  • Dreiphasenverteilungen für Wohn- und Gewerbelasten mit bis zu 10 A pro Phase.
  • Motoren und Geräte mit mäßigen Spitzen, bei denen Kurve C vorteilhaft ist.

Technische Spezifikationen

  • Referenz: 403615 | Serie: TX³ 6000
  • Pole: 3P | Stärke: 10 A | Kurve: C | ICN: 6 kA
  • Spannung: 400 V~ | Frequenz: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Module: 3 | Montage: DIN-Schiene | Anschluss: Sammler/Kabel mit verschraubten Anschlüssen

Um den Schutz von Personen zu gewährleisten, installieren Sie ihn unterhalb eines geeigneten Differenzials 30 mA.

Neutralleiteranschluss
Nein
Höhe
88 mm
Breite in modularen Einheiten
3
Breite
53,4 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
3245064036153
Farbe
Grau
Nennstrom
10 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
3
Anzahl der geschützten Pole
3
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
6 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
