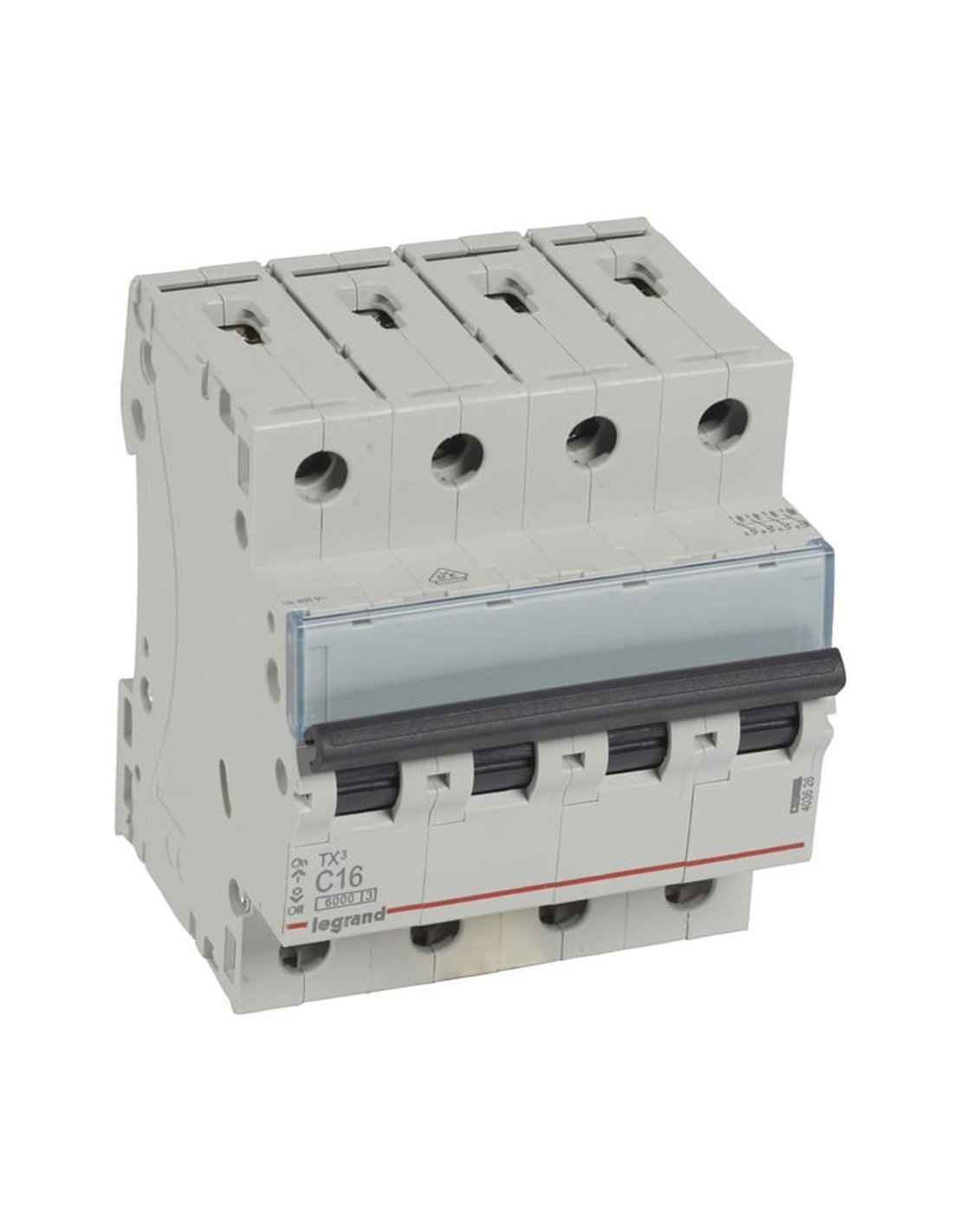

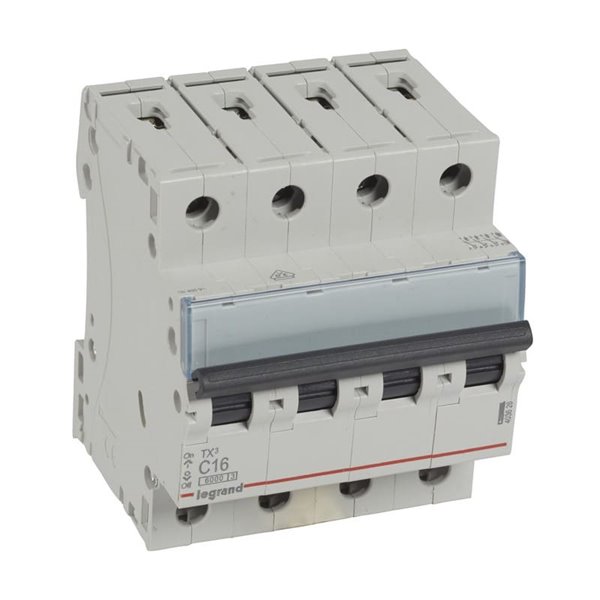

Interruptor magnetotérmico Legrand TX³ 403626, 4P, C16, 6 kA, 400 V
Interruptor magnetotérmico Legrand TX³ 403626, 4P, C16, 6 kA, 400 V
- Legrand - Magnetothermischer Schalter TX3 4P 16 A C 6 kA | LeonLeds

Magnetotermik Schalter Legrand TX³ 403626, 4P, C16, 6 kA, 400 V - Legrand

Artikel-Nr.
403626
47,75 €
MwSt. inklusive
oder schneller Einkauf mit

Der Legrand TX³ 403626 Magnetothermische Schalter schützt drei-phasige Systeme mit Neutralleiter gegen Überlastungen und Kurzzschlüsse. Modell mit 4 Polen für 400 V~ mit 16 A, C-Kurve und 6 kA Trennvermögen. Er wird an DIN-Schiene montiert, belegt 4 Module und ermöglicht Sammlerbus (Pein) und Kabel an geschraubten Klemmen. Inklusive Ui 500 V, Uimp 4 kV, IP20 und ist halogenfrei. Seine 4P (3F+N) Trennung ermöglicht die gleichzeitige Öffnung von Phasen und Neutralleiter, erhöht die Sicherheit und erleichtert die Wartung der elektrischen Verteilung.



Legrand TX³ 403626 Magnetothermischer Schalter (4P, 16 A, C-Kurve, 6 kA)

Der TX³ 403626 bietet thermalen Schutz gegen Überlastungen und magnetischen Schutz gegen Kurzzschlüsse. Mit 16 A und C-Kurve bewältigt er moderate Anlaufströme ohne störende Auslösungen und reagiert schnell im Fehlerfall, was das Verdrahtungssystem sowie die angeschlossenen Geräte schützt.

Überzeugende Vorteile

  • 4 Polen (3F+N): gleichzeitiges Trennen von Phasen und Neutralleiter für maximale Sicherheit.
  • 6 kA Trennvermögen (EN 60898-1 / EN 60947-2).
  • DIN-Montage in 4 Modulen und Anschluss über Sammlerbus und Kabel an geschraubten Klemmen.
  • IP20 "finger-proof", Ui 500 V, Uimp 4 kV, material halogenfrei.

Empfohlene Anwendungen

  • Dreiphasenverteilungen mit Neutralleiter in Wohn- und Verwaltungsgebäuden mit einem Verbrauch von bis zu 16 A pro Phase.
  • Motoren, HVAC und leichte Maschinen mit moderaten Anlaufströmen.

Technische Spezifikationen

  • Referenz: 403626 | Serie: TX³ 6000
  • Pole: 4P | Strömstärke: 16 A (C16) | Trennvermögen: 6 kA
  • Spannung: 400 V~ | Frequenz: 50–60 Hz
  • Ui: 500 V | Uimp: 4 kV | IP: IP20
  • Module: 4 | Montage: DIN-Schiene | Anschluss: Sammlerbus und Kabel (geschraubte Klemmen)

Vervollständige den Personenschutz mit einem geeigneten 30 mA Fehlerstromschutzschalter, der stromabwärts installiert wird.

Neutralleiteranschluss
Nein
Höhe
88 mm
Breite in modularen Einheiten
4
Breite
71.2 mm
Energielimitierungsklasse
3
Schutzart IK (schlagfest)
IK02
IP-Schutzklasse
IP20
Klassifizierung
MAGNET./DIF.TERCIARIO
EAN Barcode
3245064036269
Farbe
Grau
Nennstrom
16 A
Auslösekurve
C
Zusätzliche mögliche Ausstattungen
Ja
Etikettenbereich/Druckbereich
Ja
Frequenz
50–60 Hz
Verschmutzungsgrad
2
Kennzeichnung der Anschlussklemmen
Nein
Halogenfrei
Ja
Marke
Legrand
Anschlussmethode
Gewindeterminal
Einbauinstallation
Ja
Polanzahl
4
Anzahl der geschützten Pole
4
RAL-Nummer (ähnlich)
7035
Nennschneideleistung Icn gemäß EN 60898 bei 230 V
6 kA
Nennschneideleistung Icu gemäß EN 60947-2 bei 230 V
6 kA
Tiefe
77.8 mm
Installiertiefe
44 mm
Explosionsschutz
Nein
Widerstand gegen zugewiesene Überspannungsspitzen (Uimp)
4 kV
Richtung der Stromversorgung
Ober- oder Unterseite
Lagertemperatur
-40–70 °C
Nennisolationsspannung Ui
500 V
Nennspannung
400 V
Typ
Leitungsschutzschalter
Verbindungstyp
Sammelschiene und Kabel
Montagetyp
DIN-Schiene
Spannungstyp
AC
